圖2是典型五級泵的結構示意圖。通常單級噴射器的壓縮比不超過10，工作壓強不低于lOkPa。因此當需要更低的工作壓強時，則由兩個或兩個以上的噴射器和冷凝器串聯組成，稱為多級噴射泵。冷凝器的作用是將混合物中的可凝性蒸汽部分凝結排除，以減少下級噴射器的負荷。冷凝器的結構形式有混合式、表面式及噴射式三種形式。冷凝器按其在噴射泵系統中的安裝位置，又分為前冷凝器、中間冷凝器和后冷凝器。

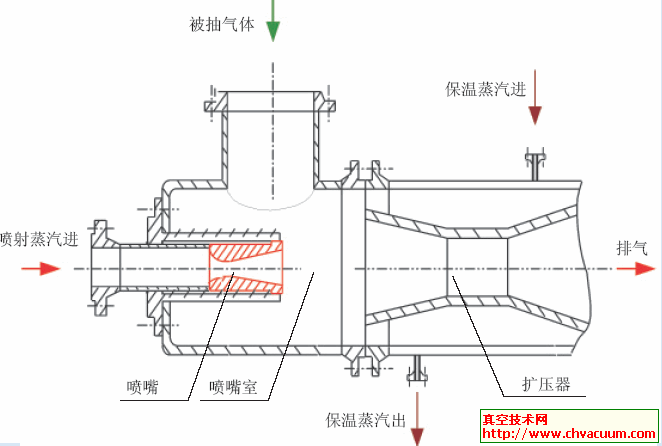

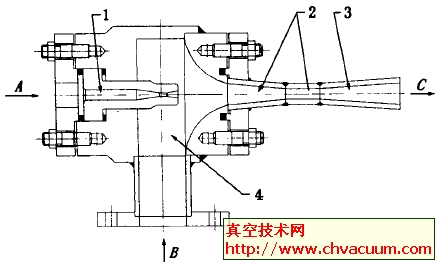

圖2：水蒸汽噴射泵外形示意圖

　　前冷凝器安裝在第一級噴射器入口前，主要為了減少第一級泵的負荷。只有當被抽混合物中含有大量的可凝性蒸汽，并且其蒸汽分壓強大于冷卻水溫所對應的飽和蒸汽壓時方可使用。中間冷凝器安裝在多級泵中間，具體位置應視進入冷凝器的混合物中的蒸汽分壓強及冷卻水溫而定，其作用是減少下級泵的負荷。后冷凝器安裝在末級噴射器之后，主要是為了消除末級噴射器的廢氣、噪聲，有時用來回收未級噴射器的余熱。
