介紹了干式(機械)真空泵系統在重鋼210tRH的應用，重點闡述了干式真空泵的設備運行情況及冶金效果實績。生產實踐表明，干式真空系統應用于RH，其冶金效果可達到或優于多級蒸氣噴射泵真空系統相同的工藝指標，脫[H]率達63.5%、極限脫碳能力10@10-6、能源介質消耗較多級蒸氣噴射泵真空系統低7.74元/t(鋼)。干式(機械泵)真空泵以電能為驅動能源，其運行不受蒸氣壓力、溫度的制約，可根據生產實際情況隨時起停泵，生產組織靈活。

　　RH法是一種重要的爐外精煉方法，具有脫氣、脫碳、溫度補償、均勻鋼水溫度成分、去除鋼中夾雜物等功能。由于其精煉效果好、處理周期短，在煉鋼生產中獲得了廣泛應用。

　　重鋼環保搬遷項目中，為了在產品結構及鋼材品質方面得到進一步提升，引進RH真空精煉技術。RH真空精煉技術自1959年開發至今，設備、工藝均已成熟，傳統RH工藝所采用的真空設備均為多級蒸氣噴射泵真空系統，但從國內外應用現狀發現，多級蒸氣噴射泵真空系統受到蒸氣的制約性較大，同時為遵行重鋼環保搬遷蒸氣高效回收和利用(建設分布式余熱發電站)的理念，對RH真空系統進行研究。

　　經考察，目前國內、國外真空系統普遍采用兩種方式:多級蒸氣泵(廣泛應用于RH、VD、VOD)和干式(機械)泵(應用于極少小噸位的VD、VOD)，對此兩種方式真空系統進行對比、論證，認為其可滿足RH工藝技術要求，為此，重鋼210tRH真空系統決定采用干式(機械泵)真空泵。

　　重鋼210tRH運行7個月處理鋼水42萬t的生產實踐表明，干式(機械泵)真空系統應用于RH，其冶金效果可達到或優于多級蒸氣噴射泵真空系統，脫[H]率達63.5%、極限脫碳能力10@10-6、能源介質消耗較多級蒸氣噴射泵真空系統低7174元/t(鋼)，干式真空泵以電能為驅動能源，其運行不受蒸氣壓力、溫度的制約，可根據生產實際情況隨時起停泵，生產組織靈活。

1、主要工藝參數及干式(機械泵)真空系統設備概況

　　重鋼210tRH布置方式為三車五位、雙處理位形式，年處理鋼水能力約220萬t。真空泵采用機械羅茨泵和螺桿泵，67Pa時最大抽氣能力800kg/h，極限真空度達18Pa。真空泵系統、頂槍系統、液壓系統、鋼包臺車系統、加料系統、能源介質系統均采用PLC全自動化控制，并配置溫度控制預報模型、成分模擬計算模型、脫碳模型及廢氣紅外線分析儀。

　　1.1、工藝參數

　　重鋼210tRH主要工藝參數見表1。

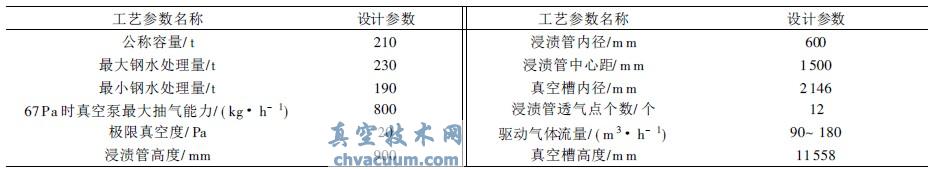

表1 重鋼210tRH主要工藝參數

　　1.2、干式(機械泵)真空泵系統

　　真空泵是RH精煉裝備的必備設備之一，其抽氣能力大小、抽氣速率等工藝參數直接影響RH的正常運行及冶金效果。重鋼210tRH真空泵設計抽氣能力為67Pa時最大抽氣能力800kg/h，與國內使用蒸氣泵同噸位RH基本一致。

　　重鋼210tRH干式(機械泵)真空泵系統由19組(1組備用)雙排并聯的干式(機械泵)真空泵組組成(見圖1)，每組干式真空泵組由4臺機械泵組成(見圖2)，第1級為1臺IDX1300螺桿泵(標準大氣壓下抽氣量1300m3/h);第2級為1臺SN7000羅茨泵(標準大氣壓下抽氣量8000m3/h);第3級為2臺HV40000羅茨泵(標準大氣壓下每臺泵抽氣量40000m3/h)。螺桿泵、羅茨泵以電能作為能源介質。

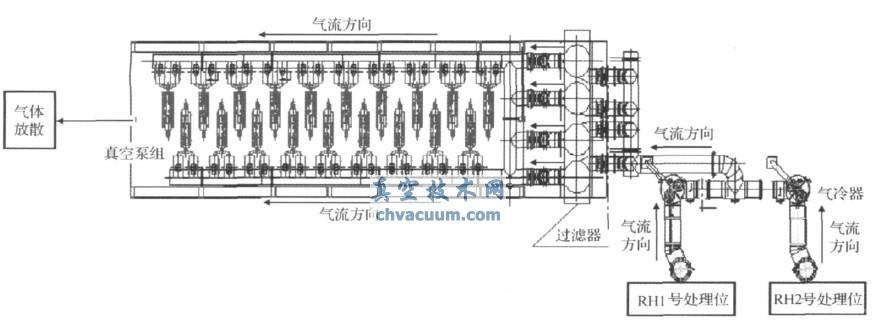

圖1 干式真空系統布置簡圖

結論

　　1)經過7個多月42萬t鋼的生產檢驗，重鋼210tRH干式(機械泵)真空泵系統運行正常。

　　2)重鋼210tRH干式(機械泵)真空泵系統67Pa時最大抽氣能力達800kg/h，抽真空時間415min以內真空槽內壓力達67Pa，達到設計要求，并達多級蒸氣噴射泵的能力。

　　3)干式(機械泵)真空系統應用于RH，其冶金效果可達到或優于多級蒸氣噴射泵真空系統相同的工藝指標，其脫[H]率達63.5%、極限脫碳能力10@10-6、鋼中T[O][30@10-6。

　　4)干式(機械泵)真空系統設備運行穩定可靠。

　　5)干式(機械泵)真空泵運行成本較多級蒸氣噴射泵低7174元/t(鋼)。

　　6)干式(機械泵)真空泵較多級蒸氣噴射泵更加環保，生產組織更加靈活。
