羅茨真空泵噪聲測量的新型測量方法
聲功率測量表面的選擇
測量聲功率首先要確定合適的測量表面(包絡面)，測量表面主要由聲源的大小、形狀、安裝狀態和發聲特點等因素選定。目前常用的測量表面有三種：半球面、球面和矩形六面體。
1、半球形測量表面

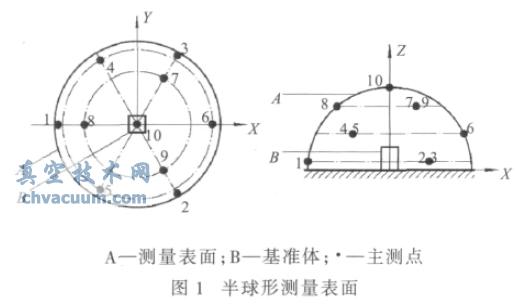

適用于體積較小或較大而近似立方體的機器。測量表面為半球面，其上一般設10 個主測點，如圖1 所示。
2、球形測量表面

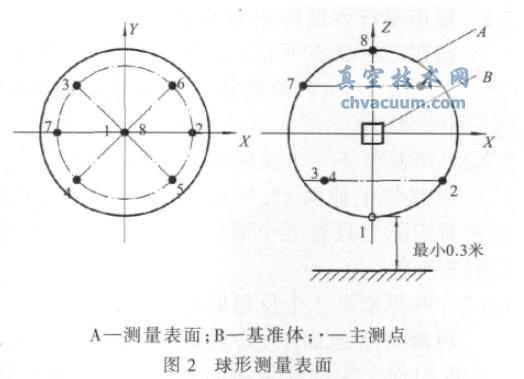

適用于各類懸掛式、手提式電動工具和家用電器。測量表面為球面，其上一般設8 個主測點，如圖2 所示。
3、矩形平行六面體測量表面

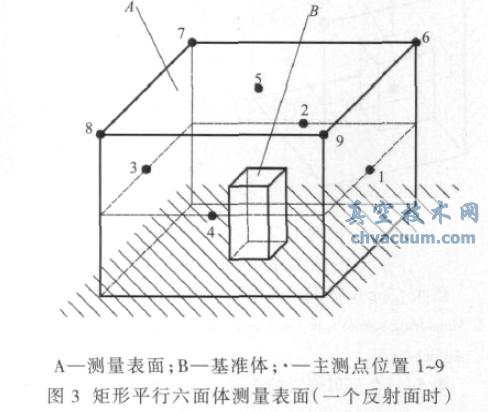

適用于體積較大，形狀為矩形的機器。測量表面為矩形平行六面體，其上一般設9 個主測點，如圖3 所示。
新型測量表面的考慮
1、新型測量表面的選擇
羅茨泵被支架支擎在離地面一定高度的空間，從羅茨泵的安裝和運行狀態分析，它既可以看作是懸掛式機器，但形狀又屬于長方形，所以不能簡單地采用全球形測量表面或者是矩形平行六面體測量表面，而應采用二者相結合的方法，創建一種新的測量表面。我們認為可以在矩形平行六面體測量表面的基礎上，結合懸掛式機器的發聲特點，采用一種特殊的測量表面，即全矩形平行六面體測量表面。至于為什么稱作全矩形，因?yàn)樗肆骟w的全部六個測量表面，而其它的所謂矩形平行六面體測量表面，其測量表面都少于六個。下面對矩形平行六面體測量表面在不同安裝條件下的實際測量表面和主測點作以分析。
2、矩形平行六面體測量表面
它在三種狀態下有不同的測量表面：聲源位于一個反射面上、聲源緊靠二個反射面和聲源緊靠三個反射面。
2.1、聲源位于一個反射面上的測量表面
聲源位于地面上，只有一個反射面，它的測量表面實際上只有五個面。因此主測點有9 個，如圖3 所示。
2.2、聲源緊靠二個反射面的測量表面

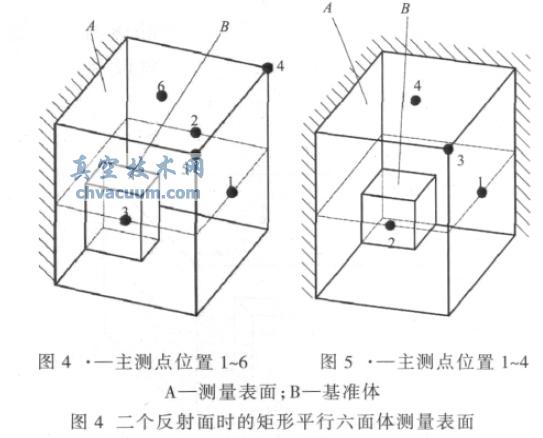

聲源位于地面上，并且緊靠一面墻，因此有二個反射面。它的測量表面實際上只有四個面，因此主測點只有6 個，如圖4 所示。
2.3、聲源緊靠三個反射面的測量表面
聲源位于地面上，并且緊靠互為直角的二面墻，因此有三個反射面。它的測量表面實際上只有三個面，因此主測點只有4 個，如圖5 所示。
3、全矩形平行六面體測量表面

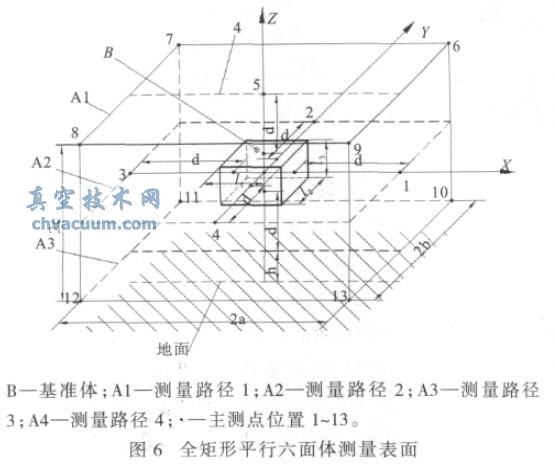

羅茨泵被機架支擎在離地面一定高度的空間，類似于懸掛在空中，所以近距離內沒有反射面;但它的形狀是矩形，不能采用球形，而應采用矩形平行六面體測量表面。它的測量表面又與眾不同，是真正的六面體，有六個測量表面，為了與其它矩形平行六面體測量表面有所區別，我們給它定命為“全矩形平行六面體測量表面”。全矩形平行六面體測量表面是一個創新，國際標準和國外相關先進標準中都沒有采用過。它的主測點應該有14 個，考慮到該測量表面的底面中心這一個測點，由于機架的阻擋，測量有一定困難，故予以取消，則主測點應是13 個，如圖6 所示。
3.1、測量表面積的計算
S = 8(ab+bc+ca)
式中a = l1/2+d
b = l2/2+d
c = l3/2+d
l1，l2，l3 分別是基準體的長、寬、高。
3.2、測點位置

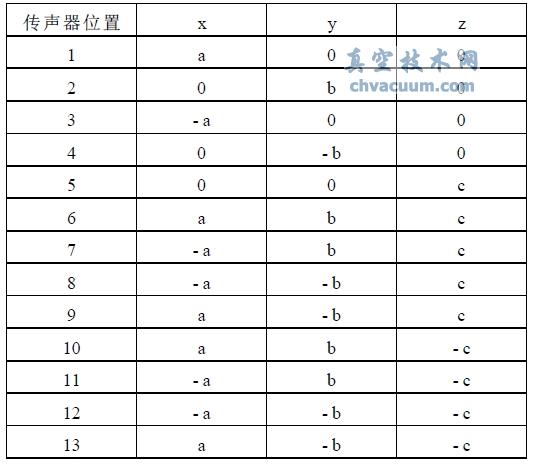

表2 測點位置
