前言

　　南京工業大學先后與江蘇泰興新型工業泵廠和山東淄博真空設備廠等企業合作對往復真空泵進行設計和結構研究。將設計的立式往復真空泵(原型號LVP型、現為WL型) 投入生產, 得到了廣泛的運用, 取得了很好的效益。

　　評價真空泵性能的指標有多條, 一是真空度; 二是功率消耗; 三是易損件如活塞環、填料、氣閥的使用壽命;還有泵的結構緊湊、平穩運行等。

　　立式結構往復真空泵具有以下幾個特點: 氣缸豎直布置,結構緊湊、占地面積小,尤其是改善了臥式泵因活塞自重下垂摩擦不均勻的缺點。設計了自潤滑性能好的聚四氟乙烯活塞環和填料密封環, 使運動部件磨損減小,并適用于少油潤滑或無油潤滑。它設計為雙作用氣缸,既可單級抽氣(抽氣速率大),亦可雙級抽氣(真空度高),以滿足不同客戶的需要。

1、往復真空泵的熱力過程及結構改進措施

　　往復真空泵氣缸兩側一般設有平衡通道, 參見圖1(a),蓋側缸循環過程簡述如下:活塞由內止點D向外移動到E點時,由于平衡通道的作用, 氣體壓力均衡至p′s; 由E點到F 點為壓縮過程, 氣體被壓縮至排氣壓力pd,排氣閥開啟;由F點到G點為排氣過程,在G點處活塞右側活塞環與蓋側平衡通道右邊線相對應, 如圖1(a) 所示;

　　當活塞由G點移動到外止點H點時, 蓋側余隙容積中的高壓氣體大部分通過平衡通道流入軸側, 氣體壓力降至pH; 當活塞由外止點H向內移動到A點(與G點位置相同) 時, 氣體壓力降至p′s,此時活塞兩側氣體壓力相同;活塞由A點移動到B點,蓋側氣體繼續膨脹,壓力降至吸氣壓力ps; B點至C點為吸氣過程, 蓋側吸氣在C點結束, 吸氣閥關閉; 活塞移動到內止點D,再向外移動到E點,由于平衡通道的作用,氣體壓力均衡至p′s。G點到H點的軸向寬度GH即為平衡通道的寬度b。圖1(a)中,s為活塞行程, so和se分別為Vo和Ve折算的行程。

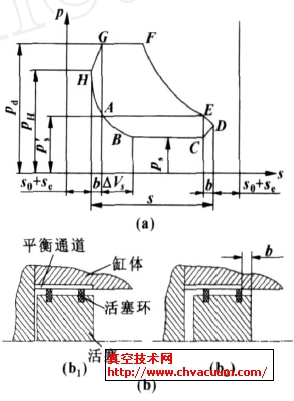

圖1　帶平衡通道的示功圖和平衡通道的結構圖

　　往復真空泵能達到極限真空度時, 可用下式表示:

　　考慮到吸氣系統的阻力損失, 泵的極限真空絕對壓力為:

p1min = psmin +Δps (2)

　　式(1)、(2)中: p1min為極限真空度時的絕對壓力,俗稱絕對真空度; pd為排氣壓力; Δps為吸氣系統的阻力損失; Vo為氣缸余隙容積; Ve為平衡通道容積;V 為氣缸行程容積, V=s×F, s為活塞行程; F為氣缸截面積; b為平衡通道寬度; m為氣體多變指數,一般可取m=1.2。

　　由式(1)和式(2)可知: 減小余隙容積, 合理設置平衡通道, 減少吸氣系統的阻力損失,是減小極限絕對壓力的有效措施。為提高極限真空度, 須采取以下措施:

　　(1)減小余隙容積,為此, 活塞端部在保證強度和剛度的前提下盡可能取小的厚度(2.5mm) , 以減少余隙容積, 見圖2并設計了厚度僅為24mm超薄形的氣閥;

圖2　活塞與活塞環示意圖

　　(2) 優化氣閥彈簧力的設計,盡可能減小氣閥的阻力;

　　(3) 在氣缸上合理設置平衡氣道,以保證真空度;

　　(4) 減少泄漏, 活塞中采用四道活塞環, 每槽內放兩道切口錯開的活塞環, 見圖2, 填料密封采用五道密封環。

　　為減少往復真空泵的功率消耗,主要采取以下措施:

　　氣缸壁采用水冷卻, 氣閥軸向布置, 因而增加了汽缸冷卻水的面積, 改善了冷卻效果, 氣體壓縮過程溫度升高不超過10℃, 接近等溫壓縮, 減小壓縮功耗; 活塞環和填料密封環采用自潤滑性能好的材料,減少摩擦損失, 降低功耗; 優化氣閥的設計, 合理設置平衡氣道寬度, 節省功率。

2、關于氣閥的氣隙速率設計

　　往復式真空泵目前大多采用環狀閥, 由于真空泵的吸、排氣壓力都不大, 尤其是吸入氣體絕對壓力很小, 氣閥的壓力降是影響極限真空度和功率消耗的一個重要原因。尤其是吸氣閥的阻力, 對于提高真空度和降低功率消耗具有重要意義。

　　吸氣閥的結構示意見圖3。氣隙速率為氣流通過閥隙通道時的速率。氣體頂開閥片進入氣缸時,氣體在氣閥處的最大壓力降與氣隙速率關系可近似用下式表示:

圖3　吸氣閥結構示意圖
