凝汽器的真空度不僅取決于自身的運行參數，而且還取決于抽氣設備的工作性能。通過凝汽器漏空氣量和水環真空泵抽氣量的平衡關系，建立水環真空泵抽吸不足對凝汽器真空影響的數學模型，定量分析了水環真空泵工作水溫度和凝汽器真空的關系。實例計算表明，降低工作水溫度可提高凝汽器真空度。

　　凝汽器真空度是凝汽器特性的主要指標，對汽輪機的運行經濟性、安全性及調節都有很大的影響。在運行過程中，凝汽器真空度不僅受到自身運行參數(如汽輪機排汽量、循環水流量、循環水溫度等)的影響，而且還受到抽氣設備工作狀態的影響。尤其是300MW 及以上等級機組，抽氣設備大多數為水環真空泵。水環真空泵雖有抽氣量大、節能、節水等優點，但也極易出現抽氣不足而導致凝汽器真空度偏低的問題。因此，研究水環真空泵抽氣不足對凝汽器真空度的影響，對于提高機組的經濟性具有重要的意義。

1、水環真空泵抽真空系統的原理

　　水環真空泵是以泵轉動部分的機械作用排除泵體內氣體，其工作原理為：偏心輪安裝在充有適量工作水的橢圓形泵體內，帶有若干前彎葉片的轉子在泵體內旋轉時，形成水環并在葉輪輪轂與水環間形成一個新月形空腔，轉子每轉動1周，轉子上2個相鄰葉片與水環間所形成的空腔，由小到大、再由大到小作周期性變化。當空腔由小變大時，產生真空，經進氣口吸入氣體;由大到小時，產生壓力，氣體被壓縮并經排氣口排出。由于每個相鄰葉片與水環所構成的空腔均處于不同的容積變化過程，所以當轉子轉動時，泵的吸排氣均為連續、不間斷過程。

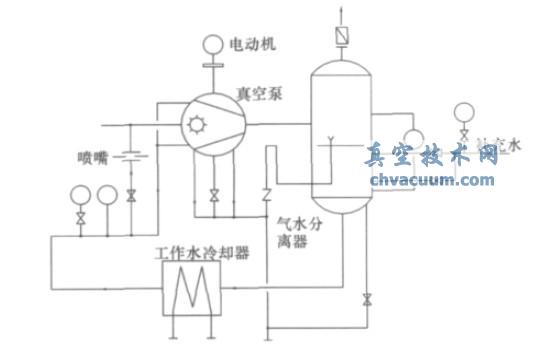

　　圖1為水環真空泵抽真空系統示意圖，主要由真空泵、汽水分離器、工作水冷卻器、電動機以及相關的管道和閥門組成。真空泵冷卻器冷卻水一般取自凝汽器循環水進水，冷卻水出水接入循環水出水。

圖1　水環真空泵抽真空系統

2、水環真空泵抽氣不足對凝汽器真空的影響

　　2.1、工作水溫度對水環真空泵性能的影響

　　由道爾頓定律可知，工作水溫度越高，水環真空泵所能抽吸的真空度就越低，同時工作水還起到冷卻氣體和密封工作腔等作用。因此，降低工作水溫度可以提高水環真空泵的極限真空，工作水溫度越低則極限真空越高，且在相同吸入口壓力下的抽氣量越大。對工作水溫偏離設計值的運行工況，必須對其進行修正。

　　工作水溫度對抽氣量的影響可按下式進行換算：

　　式(1)中，p″c為水環真空泵吸入壓力，kPa;ps(15) 和ps(t)分別為工作水溫度為l5℃和t℃時飽和蒸汽壓力，kPa;Qs(15) 和Qs分別是工作水溫度為15℃和t℃時吸氣量，m3/min。當工作水溫度t>15℃時，Qs 由氣體狀態方程可知，工作水溫度為t℃時水環真空泵吸氣量中含干空氣質量流量為[2]：式(2)中，Gb　a為工作水溫度t℃時水環真空泵的抽空氣量，kg/s;T 為水環真空泵入口處混合物的溫度，℃;pT為T 對應的飽和壓力，Pa;Ra為空氣的氣體常數，J/(kg·K)。

　　2.2、水環真空泵抽氣不足對凝汽器真空的影響

　　當水環真空泵抽氣不足時，漏入凝汽器內的空氣不能及時地被抽出，造成空氣在凝汽器內積聚�？諝夥e聚降低了凝汽器汽側換熱系數as ，進而影響凝汽器總的傳熱系數K 。

　　式(3)～式(5)中，d1和d2分別為冷卻水管的外徑和內徑，m;aw和as分別為凝汽器水側和汽側的對流換熱系數，W/(m2·K);λ為冷卻水管的導熱系數，W/(m·K);Rf為凝汽器水側污垢熱阻，(m2·K)/W;ε為空氣積聚濃度;α0為純凈靜止蒸汽在單根水平管外壁上發生膜狀凝結時的放熱系數，W/(m2·K);C 為與凝汽器管束布置方式有關的系數。

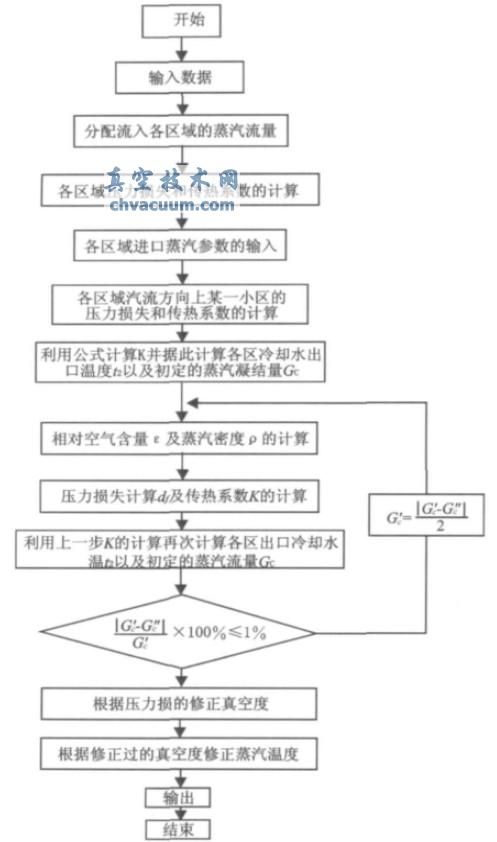

　　由式(3)～ 式(5)可知，隨著空氣積聚濃度ε的增大，汽側放熱系數as減小，進而使傳熱系數K 減小，K 的減小又使凝汽器傳熱端差增大及真空度降低。凝汽器真空是采用分區熱力計算法得到的，計算框圖如2所示。

　　另一方面，當空氣在凝汽器內積聚達到一定程度時，主凝結區內空氣的分壓就不能被忽略，凝汽器壓力不再近似等于蒸汽凝結溫度對應的飽和壓力，而是蒸汽分壓和空氣分壓之和。計算公式為：

圖2　凝汽器真空度的計算框圖

3、實例計算與分析

　　以某電廠300MW 機組配套的N-17800型凝汽器為例，機組配備2臺水環真空泵，型號為2BW4353-0EK4，正常運行時1用1備。

　　3.1、工作水溫度對水環真空泵性能的影響

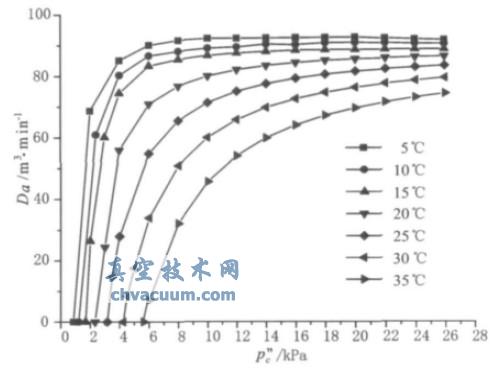

　　水環真空泵的抽氣量是水環真空泵性能參數的重要指標。圖3為水環真空泵工作水溫度與其抽氣量的關系曲線。從圖3看出，在吸入口壓力低于20kPa時，工作水溫度對水環真空泵抽氣能力的影響很大，而凝汽器抽氣口壓力一般在10kPa以下，因此，工作水溫度對凝汽器水環真空泵抽吸能力的影響很大。當工作水溫度為25℃和吸入口壓力為5kPa時，水環真空泵抽吸能力僅為規定條件下的55.5%。由此可見，降低工作水溫度對于提高水環真空泵抽吸能力是非常有效的方法。

圖3　工作水溫度對水環真空泵抽氣量的影響

　　3.2、工作水溫度對凝汽器真空的影響

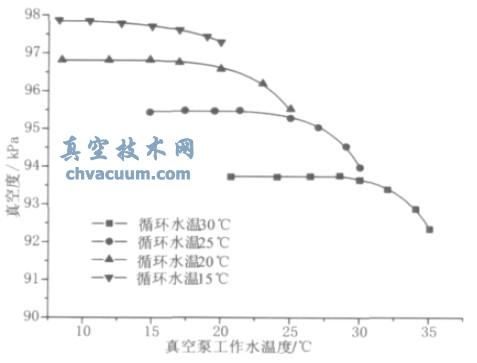

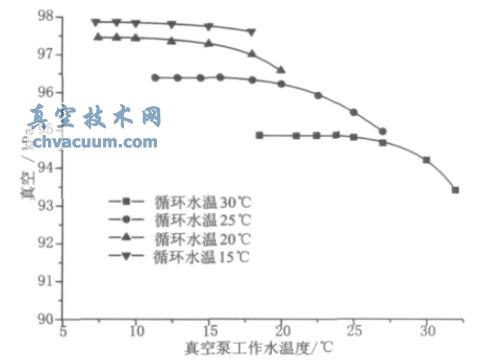

　　凝汽器真空度是反映凝汽器運行狀況的重要指標。圖4～圖5分別為機組100%負荷和75%負荷時，水環真空泵工作水溫度對凝汽器真空的影響關系曲線。由圖4～圖5可知，工作水溫度對凝汽器真空的影響存在一個臨界值ta ，當工作水溫度低于臨界值時，凝汽器性能受工作水溫度變化的影響很小，其真空度隨工作水溫度的升高幾乎不變;當工作水溫度大于臨界值時，凝汽器真空度隨工作水溫度的升高而迅速下降，且下降的幅度越來越大，即工作水溫度越高，對凝汽器真空影響越大。在一定負荷下，循環水溫度越高，工作水溫度變化對凝汽器真空度的影響越大。例如機組在100%負荷和循環水溫15℃時，工作水溫度從10℃升高至20℃，凝汽器真空度從97.84kPa變化到97.28kPa，下降了0.56kPa;在100%負荷和循環水溫度25℃時，工作水溫度從20℃升高至30℃，凝汽器真空從95.48kPa變化到94.36kPa，下降了1.12kPa。

圖4　100%負荷時工作水溫度對凝汽器真空的影響

圖5　75%負荷時工作水溫度對凝汽器真空的影響

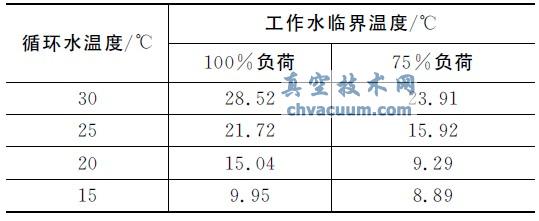

　　表1列出了凝汽器在不同運行條件下，真空開始急劇降低所對應的工作水溫度(即工作水臨界溫度)。從表1可知，在同一負荷下，循環水溫度越低，工作水臨界溫度越低;同一循環水溫度下，負荷越低，工作水臨界溫度越低。工作水臨界溫度因凝汽器運行條件的不同而變化。因此，機組變工況運行時，必須密切注意工作水溫度的變化。

表1　凝汽器在不同運行條件下的工作水臨界溫度

　　3.3、分析

　　對于完整的水環真空泵和凝汽器系統來說，在其它條件和漏氣量不變的情況下，工作水溫度升高引起水環真空泵抽吸能力下降，在凝汽器壓力和水環真空泵吸入口壓力平衡關系被打破又重新建立的過程中，空氣在凝汽器內積聚，相對于原來的平衡關系，空氣相對含量增大，阻礙蒸汽在凝汽器內的傳熱過程，從而降低傳熱系數并直接抬高了凝汽器壓力。在極端的情況下，當工作水溫度過高時，水環真空泵甚至抽不出漏入凝汽器內的空氣，空氣不斷積聚后，破壞了機組的真空狀態。

　　3.4、改進措施

　　300MW 及以上容量機組配置的水環真空泵工作水設計溫度一般為15℃，采用循環水冷卻工作水。夏季高溫季節，由于循環水溫度的升高，工作水溫度達到33～35℃以上，水環真空泵的抽吸能力大幅下降，導致機組真空度降低甚至惡化，極大地影響機組運行的經濟性和安全性。

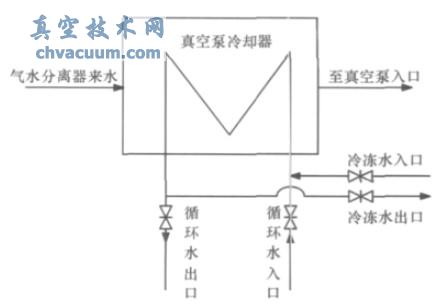

　　有效降低水環真空泵工作水溫度，是解決機組夏季真空偏高的主要技術措施。目前，電廠主廠房都安裝有中央空調，其冷凍水出口水溫度較低，在12℃左右。因此，為了降低水環真空泵工作水溫度，可以采用中央空調冷凍水來冷卻水環真空泵的工作水，從而達到降低工作水溫度的目的，提高水環真空泵抽吸能力和凝汽器真空。水環真空泵冷卻器加裝冷凍水管道布置，如圖6所示。

圖6　真空泵冷卻器加裝冷凍水管道布置圖

4、結語

　　(1)水環真空泵的工作水溫度對其抽氣量的影響很大，特別是在吸入口壓力較低的范圍內，工作水溫度越高，其抽氣量越小。

　　(2)在漏氣量一定的情況下，當工作水溫度低于工作水臨界溫度ta時，凝汽器真空度隨工作水溫度的升高變化不大;當工作水溫度高于工作水臨界溫度ta時，凝汽器真空度隨工作水溫度的升高而急劇下降，且工作水溫度越高，真空下降幅度越大。
