美國Tuthill 公司KDS- 425 螺桿真空泵的外形圖如圖5 所示，結構剖面圖如圖6 所示。

圖5 立式螺桿真空泵(KDS425)外形圖

圖6 KDS- 425 螺桿真空泵結構剖面圖

　　KDS- 425 真空泵的技術特點有：

　　* 泵腔內設有旁通閥，在高入口壓力下具有良好的抽氣特性，對于間歇式工作，它的抽降時間較快;無軸封泄漏，杜絕車間地面的機油污染。

　　* 有耐腐蝕的螺桿，螺桿的含鎳量較高，在許多化工應用中螺桿無需涂保護鍍層。抽氣流向從上至下，由于重力和氣體流速的原因，顆粒物和冷凝物不可能累積在泵腔內，消除了累積區域，而對于所有的臥式結構真空泵這種累積現象是無法避免的。

　　* 泵體的材質為鑄鐵，螺桿的材質為鎳合金，軸的材質為4340 合金鋼，密封為工業迷宮式密封(Ⅰ- 型) 或工藝密封(P- 型)，彈性體為Viton 或kalrez 6375，機座為鈑金件。此外還具有消音器，由碳鋼或304 不銹鋼制造。

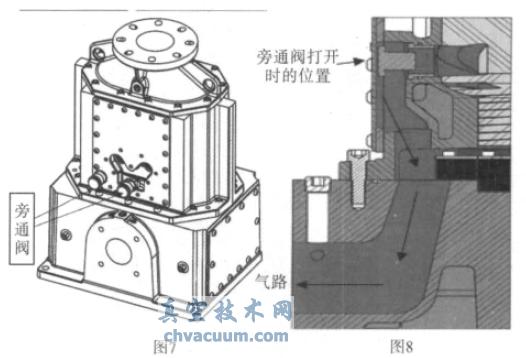

　　* 第二級有旁通閥，在入口壓力1.995×10⁴ Pa時開始打開，其結構和氣路如圖7、圖8 所示。

圖7 螺桿泵的旁通閥結構　圖8 旁通閥氣路示意圖

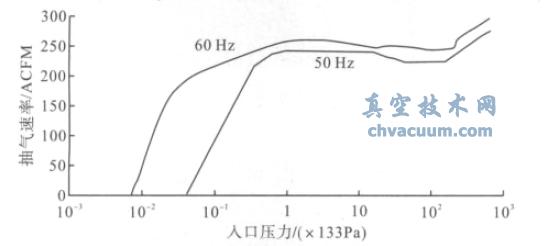

　　*50 Hz 和60 Hz 的特性參數是一樣的。通過改變傳動部件使得螺桿的轉速保持不變。KDS- 425 螺桿泵的抽氣曲線如圖9 所示。

圖9 KDS- 425 螺桿泵的抽氣曲線

　　KDS- 425 螺桿真空泵的優點：

　　* 雙螺桿的垂直流向設計使得最大程度減少流體及顆粒物在泵內的沉積。

　　* 垂直懸臂設計在進氣端不需要軸承和密封件。

　　* 油箱容積大，可延長更換油的期限。

　　* 齒輪淬硬，提高了耐腐蝕性。

　　* 強制供油潤滑，使得軸承檢修期高達5 年。

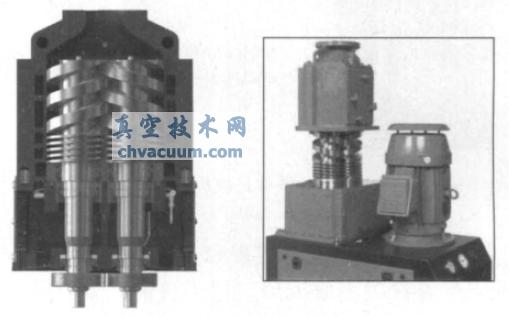

　　* 容易清洗泵腔與螺桿，泵殼能被垂直移開來清洗轉子，清洗螺桿泵的泵腔時無需重新安裝整個設備。螺桿可以完全暴露在外，可手工清洗螺桿和泵腔，無需特殊工具和方法。如圖10 所示。

圖10 KDS 螺桿真空泵內部結構

　　* 容易維修，不需特殊工具也無需返回制造廠維修，用戶可以自己維護。

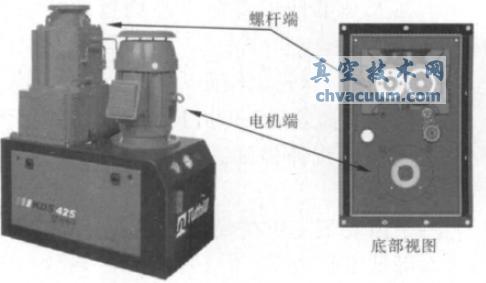

　　* 螺桿耐用，不需要移動設備就可以更換螺桿，假使由于工藝過程中帶有不可壓縮的物料進入泵內而造成螺桿損壞，可方便更換螺桿。降低了用戶維修成本，軸封也可在原位更換。KDS- 425 螺桿泵的傳動系統如圖11 所示。

圖11 KDS- 425 螺桿泵的傳動系統

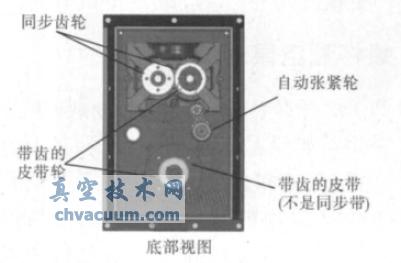

　　KDS- 425 螺桿泵的同步齒輪及皮帶張緊結構如圖12 所示。

圖12 KDS- 425 螺桿泵的同步齒輪及皮帶張緊結構

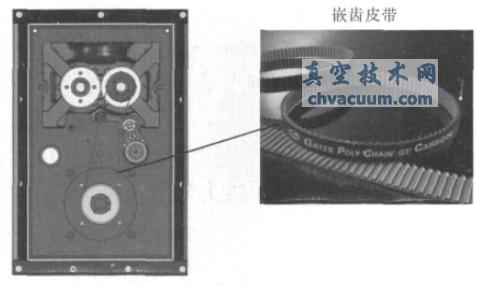

　　KDS- 425 螺桿泵驅動系統如圖13 所示。

圖13 KDS- 425 螺桿泵驅動系統

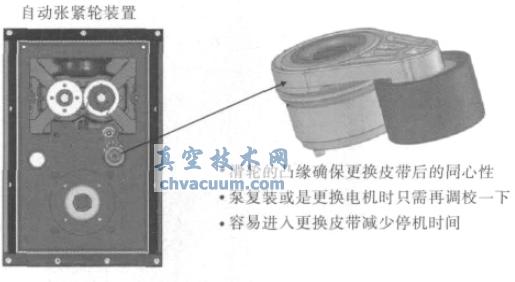

圖14 泵的自動張緊裝置

　　為什么要用碳纖維皮帶?

　　* 首次被美航天局應用于火箭和太空船;

　　* 碳纖維材料現今是商用航天器特選材料之一;

　　* 在其全部使用壽命中平均運轉效率超過98%;

　　* 安靜(與齒輪比較而言);

　　* 設計壽命超過25000 h(3 年)：

　　* 較高的抗伸強度，不會伸長或延伸(免維護);

　　* 帶齒皮帶定位精確;

　　* 降低維護成本;

　　* 施加在皮帶上的力恒定;

　　* 只需要在泵大修或更換電機時校正皮帶;

　　* 更換皮帶很容易，減少停機時間。
