羅茨泵偏心圓弧轉子間隙是影響經濟性與可靠性的重要因素,它很難用理論計算方法精確確定。間隙值越大, 氣體泄漏量越大, 轉子與轉子以及轉子與機殼之間的泄漏量可用一定方法計算出來。氣缸與轉子材料相同時,取轉子外圓與氣缸間間隙D2=(0.0005～0.001)D。取轉子之間間隙D1與轉子端面、氣缸蓋板端面間隙D3、D4相等。

D1=D3=D4=(0.001～0.0015)D

        氣缸與轉子材料不同時, 確定間隙時應該預留熱膨脹值。在確定D1 時, 預留的熱膨脹值

         式中　A ——兩轉子中心距,mm

         ar、ac——轉子及氣缸的線脹系數, 1/℃

  　 tr——轉子的平均溫度,吸氣溫度與排氣溫度的平均值, ℃

    　tc——氣缸的平均溫度,取轉子平均溫度與吸氣溫度的平均值, ℃

        確定D2時, 預留的熱膨脹值

       式中　R ——轉子的最大半徑,mm

       確定D3、D4 時預留的熱膨脹值

        式中　l——轉子的軸向長度,mm

       經計算偏心圓弧轉子的最大嚙合間隙與最小嚙合間隙之比約為2∶1,圓弧轉子的約為4∶1,大圓弧齒頂漸開線轉子的更大。本文將對繪出的如圖4兩轉子進行嚙合間隙比較。

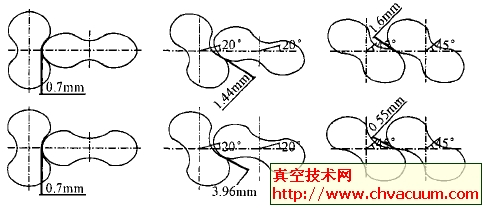

圖3　偏心圓弧轉子和圓弧轉子在不同角度時的嚙合間隙值
