液氬泵制氬流程及液氬泵轉子結構簡介
2009-03-09 盛強 銅陵有色金屬集團控股公司金昌冶煉廠
金昌冶煉廠KDON26500/6500型空分設備采用全精餾無氫制氬流程,在制氬系統中設置了2臺離心液氬泵作為循環粗氬泵, 1用1備。
循環粗氬泵將粗氬Ⅱ塔底部的粗液氬泵送到粗氬I塔上部,作為粗氬Ⅰ塔的回流液,與上塔抽口來的氣相氬餾分在各塔板上進行熱質交換, 實現氧、氬的初步二元分離。低沸點的氬組分不斷蒸發到塔頂, 被引入到粗氬Ⅱ塔下部后,作為粗氬Ⅱ塔的上升氣體;高沸點的氧組分逐漸被濃縮、集聚到粗氬Ⅰ塔底部,然后被引出、回送到上塔氬餾分抽口下部,實現氧組分的回收。

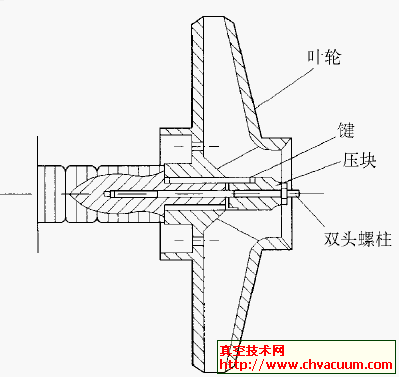

液氬泵的主要構成部件為轉子、吸入室和蝸殼, 其中轉子部件是由帶有迷宮氣封的軸和葉輪,通過鍵、連接螺栓和壓塊組裝在一起而構成的。單級單吸懸臂式離心液氬泵的轉子結構如圖1 所示
圖1 單級單吸懸臂式離心液氬泵轉子結構示意圖
