軸向力

      雙斜齒泵中,2 組主動輪所受的軸向力大小相等,即

      由于2組主動斜齒輪材質相同,螺旋角相同,大小相等,轉向相同,但旋向相反。因此2組主動輪所受的軸向力方向相反,雙斜齒泵主動軸上的綜合軸向力為零。

      每一組從動軸向力由2部分組成: (1) 液壓力產生的軸向力; (2) 由嚙合力產生的軸向力。

      由液壓力產生的軸向力

       由于主動斜齒輪對從動斜齒輪的嚙合力是由作用在從動軸上的液壓力間接產生的,所以嚙合力產生的軸向力

       可見,作用在每一組從動齒輪軸由液壓力產生的軸向力與由嚙合力產生的軸向力大小相等,方向相反,作用在每一組從動輪上的軸向力為零。因此雙斜齒泵從動軸上的綜合軸向力即為零。

瞬間排量

       如圖3 所示,單斜齒輪泵在EACF區域的瞬間排量

式中b ———齒寬;

      Ra ———齒頂圓半徑;

      Rb ———基圓半徑;

      θ———齒輪轉角;

      β———分度圓上的螺旋角;

      R0 ———分度圓半徑。

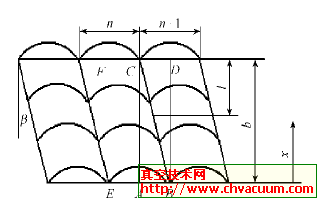

圖3 　斜齒輪泵輸出瞬間排量示意圖

      瞬間排量的最大值Y_max發生在該區域的中間段

      在ABCD 區域的瞬間排量

       式中　z———齒輪齒數。最小瞬間排量Y_max發生在該區域的中間段,其值為

         對于雙聯斜齒輪泵,基于減小流量脈動的考慮,將2對齒輪錯開半齒安裝,即一對齒的EACF區域和另一對齒的ABCD區域相對應。其瞬間排量示意圖如圖4所示。

圖4 　雙聯斜齒輪泵的瞬間排量
