用制冷機低溫泵獲得清潔無油高真空
1、前言
制冷機低溫泵是20世紀70年代末發展起來的一種新型抽氣設備，具有無污染、抽速較大、運行平穩、操作簡單等優點，目前在國外已大量生產并在半導體微電子技術、新型材料科學、光學和裝飾類鍍膜以及空間環境模擬設備中得到了廣泛的應用。近幾年來由于航天器地面模擬試驗對環境污染的要求逐步提高，空間模擬器均改為低溫泵作為主抽泵的“潔凈”真空容器。
2、制冷機低溫泵
2.1、制冷機低溫泵的工作原理
早在1908 年萊登大學翁納斯教授就成功地液化了氦氣，相繼得到比77K更低（如20K,15K,7K,甚至于更低）的表面溫度。利用氣體在低溫表面產生的低溫冷凝、低溫吸附和低溫捕集等物理現象，可獲得和保持高真空和超高真空。低溫泵就是利用這一原理建造的一種抽氣裝置。低溫泵的低溫吸附表面（或抽氣表面）材料通常是比表面積大的活性炭、分子篩等，冷到20 K 的表面，氣體的蒸汽壓可低到10-7Pa。
小型制冷機低溫泵采用兩級制冷的氦封閉循環制冷機，如：GM循環制冷機，或斯特林（Stirring）循環制冷機。GM 循環制冷機的工作原理是由吉福特（ Gifford ）和麥克馬洪（McMahon）于1959 年提出的，其基本流程為：氦氣經壓縮機壓縮為高壓高溫氣體；經過熱交換器冷卻為高壓常溫氦氣；經油分離器、油吸附器后成為高純度氦氣；再由進氣閥進入制冷機汽缸絕熱膨脹做功后，變?yōu)榈蜏睾�；再�?jīng)排氣閥流入壓縮機；從而形成封閉循環[1，2] 。如此反復循環，氦氣溫度不斷降低，最終達到制冷目的。
2.2、制冷機低溫泵的結構及特點
制冷機低溫泵的泵體結構如圖 1 所示。兩級制冷機冷頭通過法蘭直接插入到泵殼內。屏蔽板及入口障板與制冷機一級冷頭相連，工作溫度在70～80 K。屏蔽板除可以冷凝抽除水及二氧化碳等，主要是為低溫抽氣板提供隔熱屏蔽。屏蔽板頂端或側壁裝有障板，向著低溫板的一面涂（鍍）黑，外面鍍銀拋光，用以降低二級冷頭的熱負荷。主抽氣低溫板用銦墊片連接到制冷機二級冷頭上，外表面鍍銀拋光，內壁粘活性炭。低溫板工作溫度低于20 K（通常為14～15 K），能大量冷凝吸附除氫、氦、氖以外的其他常見氣體。低溫活性炭用以吸附氫、氦、氖等難凝氣體[3] 。

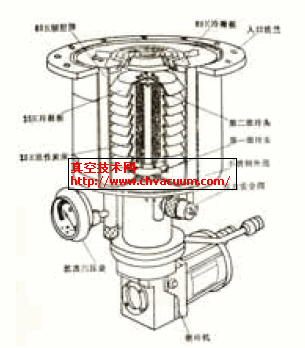

圖1 制冷機低溫泵的結構圖
制冷機低溫泵的主要特點有：
(1) 與相同口徑的其它泵比較，低溫泵具有非常大的抽速，對水蒸汽的抽速極大；
(2) 無碳?xì)浠衔锏奈廴�，可以用來產生潔凈的高真空和超高真空；
(3) 在泵體內沒有任何運動部件，因此能夠承受大氣流的沖擊、粉塵和顆粒及來自系統的震動；
(4) 基本上可以抽除所有種類的氣體；
(5) 可以在任意位置安裝，操作簡便，具有很低的操作成本。
3、制冷機低溫泵在世界各國空間環境模擬器上的應用
小型制冷機低溫泵在空間模擬器上的應用最早始于美國。早在1966年以前，波音公司改造A容器時，就研制了20K溫度下1～2W冷量的氦制冷機，并做成低溫泵以輔助大型濺射離子泵和鈦升華泵抽氣。當歐聯ESTEC 采用斯特林循環的氦制冷機構成低溫泵并改造5 臺設備成功之后，美國高真空設備公司立即采用更好的GM 循環氦制冷機，研制了88.9 cm（35 inch）和121.92 cm（48 inch）兩種口徑的大泵。到1987 年底，該公司已生產了88.9cm 泵22 臺，121.92cm 泵27臺，應用于十幾家大型空間環模設備中，其中包括加拿大和印度研制的大型空間環模設備。表1 是世界上主要空間環模設備的基本技術指標和真空泵的配備情況。

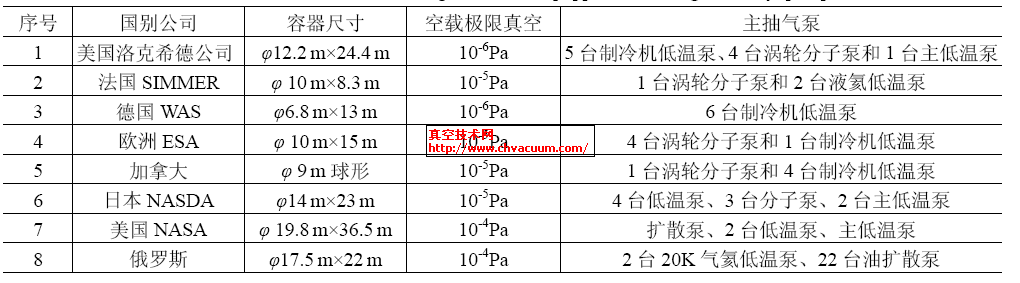

表1 國外主要環模設備的概況
