以工作在常溫清水介質中的B104a -70 型機械密封為例進行分析。B104a - 70 型機械密封的硬質環端面材料為硬質合金YG8，E1 = 6 ×10⁵MPa、ν1 = 0.24; 軟質環材料為碳石墨M106K，E2 = 1.6 × 10⁴MPa、ν2 = 0.20、σ2y = 200MPa; 微凸體接觸摩擦因數fc = 0.1; 密封面內徑為69mm、外徑為78mm、名義接觸面積Aa =1039mm²，載荷系數K = 0.895。假設分形磨損系數KF為定值，且參照真空技術網(http://www.13house.cn/)其他文章中中的Kw值取為KF= 5 × 10 ^{- 7}。

工作參數對機械密封軟質環端面磨損率的影響

　　1、端面比壓pc對軟質環端面磨損率γ 的影響

　　當取轉速n = 2900r /min 時，得到不同D 和G組對時γ 與pc的關系曲線如圖4 所示。其中，D和G 的組對值是根據文獻[11]的試驗結果選取的。由圖4 可知，當其他參數一定時，磨損率γ 隨著端面比壓pc的增大而近似線性地增大。這是因?yàn)�，pc

　　增大導致微凸體的變形增大，從而使端面間黏著結點產生的磨屑總體積增大，磨損率γ增大。

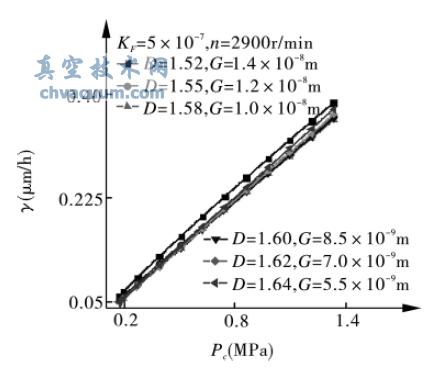

圖4 γ 與pc的關系曲線

　　2、轉速n 對軟質環端面磨損率γ 的影響

　　當取端面比壓pc = 0.35MPa 時，得到不同D和G 的組對時，γ 與n 的關系曲線如圖5 所示。由圖5 可知，當其他參數一定時，磨損率γ 隨著轉速n 的增大而近似線性地增大。這是因?yàn)�，轉速n 增大，則單位時間內接觸微凸體摩擦的次數增多，從而使端面間黏著結點產生的磨屑數增多，磨屑總體積增大，磨損率γ 增大。

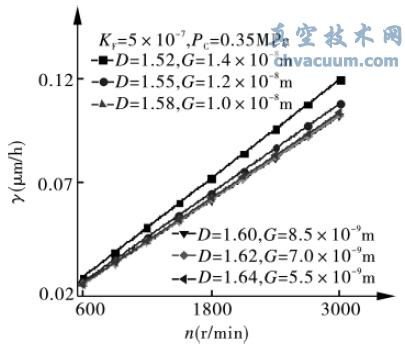

圖5 γ 與n 的關系曲線

機械密封端面分形參數對軟質環端面磨損率γ 的影響

　　當取端面比壓pc = 0.35MPa、轉速n = 2900r /min 時，端面輪廓分形參數D 和G 對軟質環端面磨損率γ 的影響如圖6 和圖7 所示。

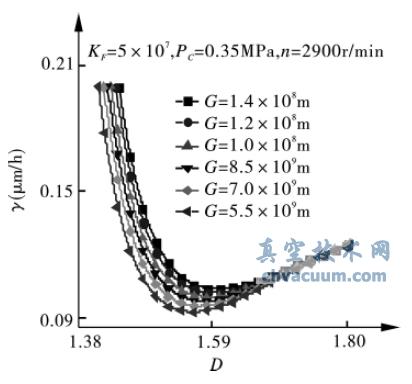

圖6 γ 與D 的關系曲線

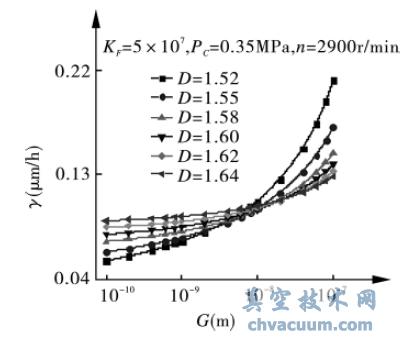

圖7 γ 與G 的關系曲線

　　由圖6 可知，存在一個使磨損率γ 最小的最優分形維數Do，即當分形維數D 較小時，γ 隨著D 的增大而迅速減小; 但當D > Do時，隨著D 的增大，γ 逐漸增大。這是因?yàn)? 由式( 4) 可知，ac隨著D 的增大而減小，且當D 較小時變化幅度較大，這將導致隨著D 的增大，處于塑性或彈塑性接觸狀態的微接觸點迅速減少，也即黏著結點迅速減少，因此，γ 也迅速減小; 而當D 增大到較大值后，當D 再進一步增大時，一方面導致ac減小，另一方面導致端面輪廓更加細化，從而使小于ac的塑性或彈塑性接觸點增多。在這兩個動態變化的過程中，最終使得D 達到一定值后，隨著D 的增大，γ 逐漸增大。

　　由圖7 可知，隨著特征尺度系數G 的增大，磨損率γ 逐漸增大。這是因?yàn)? 由式( 4) 可知，當G 增大時ac也增大，從而使塑性或彈塑性微接觸點增多，導致黏著結點增多，磨損率γ 增大。

　　另外，由圖6 和圖7 還可知，當端面分形維數D 小于最優分形維數Do時，特征尺度系數G 的變化對磨損率γ 的影響較大，而隨著D 的增大，其影響變得越來越不明顯。這主要是因?yàn)楫?dāng)D 較大時，端面輪廓非常細化，G 對臨界彈性變形微接觸面積ac的影響較小，因此G 對磨損的影響相對減弱。
