故障現(xiàn)象

　　靜環(huán)磨損嚴重，甚至有裂紋，在360°范圍均有嚴重磨損，并有唱片狀的刻槽，這時密封呈泄漏狀態(tài)( 圖1 、 圖2 )。

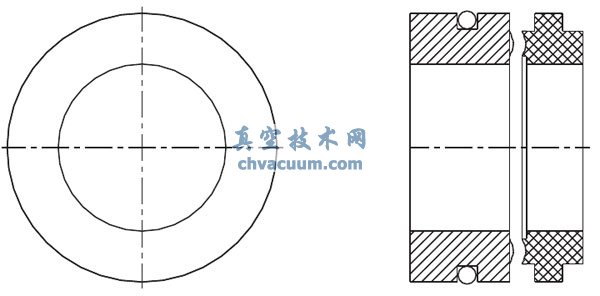

圖1 石墨環(huán)端面有環(huán)狀深溝

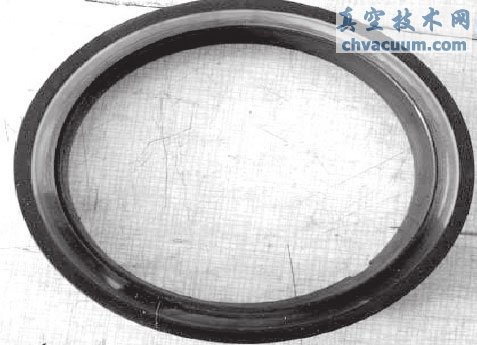

圖2 石墨環(huán)端面有環(huán)狀深溝

原因分析

　　1、介質(zhì)工作溫度高，端面液膜汽化。

　　2、端面過熱，浸樹脂石墨性能下降。

　　3、非平衡型機械密封， PV 值高，大量摩擦熱使端面液膜汽化。

　　4、介質(zhì)潤滑性不良(如液態(tài)烴、熱水)。

　　5、抽空和汽蝕，引起密封干摩擦或半干摩擦。

　　6、端面過熱過載(易發(fā)生在溫度較高的平衡型和非平衡型機械密封上)，石墨撕裂附在硬環(huán)上，磨損石墨，發(fā)生粘著磨損。高溫下冷卻水結(jié)垢，磨掉石墨內(nèi)緣，補償環(huán)失去補償性。

解決辦法

　　1、降低 PV 值。

　　2、改用軟化水或低壓水蒸氣。

　　3、啟動前檢查冷卻水是否暢通。

　　4、抽空和汽蝕屬于工藝問題，只有通過工藝調(diào)整才能解決。
