活塞式壓縮機故障分析及對策

2014-10-07 劉恒君遼陽石油化纖公司億方工業公司

　　針對二氧化碳?jí)嚎s機故障頻繁問題，分析原因，提出改造備選方案，從經濟性分析角度選擇最終改造方案，并從理論及數據測量角度驗證改造效果，保證了方案的適宜性。

一、前言

　　億方公司二氧化碳?jí)嚎s機為二氧化碳?xì)怏w的輸送設備，單臺運行，沒有備臺，控制整個車間的原料輸送命脈，是生產中的關鍵設備。該設備由沈陽氣體壓縮機廠制造。型號為2D12—80/0.35—5.5，主要性能參數見表1。

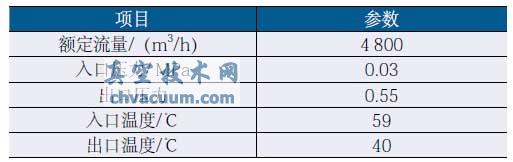

表1 二氧化碳?jí)嚎s機主要性能參數

二氧化碳?jí)嚎s機主要性能參數

　　自2008年投用以來，頻繁檢修，平均周期為23天左右，嚴重影響生產，增加了維修費用，而且真空技術網認(http://www.13house.cn/)為這是裝置安全生產的重大隱患。

二、故障現象描述

　　壓縮機故障主要表現在二級壓縮機支撐環壽命過低，經過多次檢修支撐環磨損嚴重，沿圓周方向不對稱分布，與開口方位無關，經統計其磨損方位主要集中在活塞下部，如圖1所示。

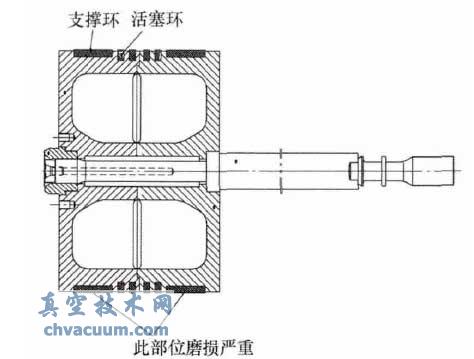

壓縮機支撐環磨損部位

圖1 壓縮機支撐環磨損部位

三、故障原因分析

　　相比活塞環，支撐環并非壓縮機使用中的易損件，而且其失效形式不是沿徑向較均勻的減薄，減薄方位沿重力方向的選擇性表現出了活塞在往復運動中，活塞環并沒有發揮應有的作用�；钊谶\(yùn)動中同樣依靠支撐環的支撐作用，在重力作用下，形成支撐環與氣缸壁的機械磨損。使本不應該承受摩擦力的支撐環受到磨損，而使支撐環壽命縮短。

　　活塞環依靠節流與阻塞來密封，其密封原理如圖2所示。當環裝入氣缸后，由于環的彈性，產生預緊力pK，使環緊貼在缸壁上，當氣體通過金屬表面高低不平的的間隙時，受到節流與阻塞作用，壓力自p1降至p2。同時，由于活塞環和環槽間有側間隙，環緊靠在壓力低的一側。所以在活塞環內表面與環槽間隙處(常稱背間隙)，有一個近似等于p1的氣體壓力(背壓)作用著。而沿活塞環外表面作用的氣體壓力則是變化的，從p1變至p2，其平均值近似等于(p1+p2)/2。這樣，便在半徑方向產生了一個壓力差 Δp ≈p1-(p1+ p2)/2=(p1-p2)/2，這個壓力差使活塞環緊貼在缸壁上達到密封作用。同理，在軸上也有一個壓力差，把環緊壓在環槽的側面上起密封作用。氣缸內壓力越大，密封壓緊力也越大，活塞環有自緊密封的特點。

壓縮機活塞環受力情況

圖2 壓縮機活塞環受力情況

　　經過調查，該二氧化碳?jí)嚎s機的實際流量僅為2 500m3/h，遠小于壓縮機的設計額定流量，活塞環在運轉中產生的自緊壓力Δp小于設計預緊力。結論，由于壓縮機型號與實際不匹配，造成活塞環在運轉中自緊力不足，往復式壓縮機填料函對軸僅具有柔性定位的功能，這導致活塞在往復運動中，活塞部件因重力作用下垂，支撐環下部磨損嚴重。這是造成壓縮機檢修周期短的根本原因。

四、改造方案選擇

　　從技術的角度，改造方案(見表2)有：一是更換壓縮機，按現有工藝參數重新選取合適的壓縮機;二是更換氣缸襯套，減小缸徑至正常流量范圍匹配的缸徑，并更換活塞;三是選取更加耐磨材質的活塞環及支撐環，并從細節設計上減少支撐環承受摩擦力，達到延長支撐環使用壽命，延長檢修周期的目的。

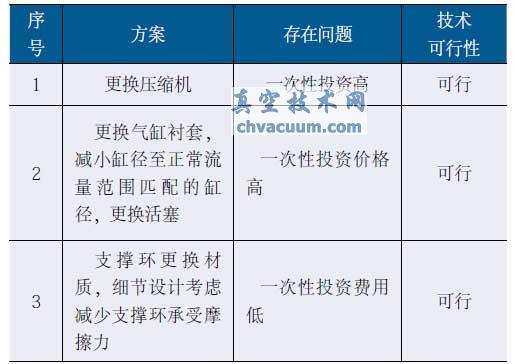

表2 改造備選方案

改造備選方案

　　對表2中三種可行備選方案進行使用經濟性分析。計算一次性投資，動力費用、維修費合計值，其中維修費用不含自修人工費，按8年使用周期計算，其費用見表3。

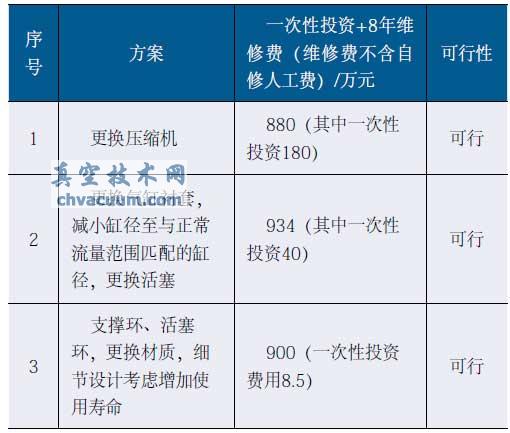

表3 改造方案經濟性分析

改造方案經濟性分析

　　從技術可行性及8年壽命周期費用角度換壓縮機是最合適的方案，但更換壓縮機一次性投資費用偏大，且壽命周期費用優勢并不明顯，針對公司目前情況，擬采用第3套方案。

五、解決方案

　　1. 減輕活塞重量

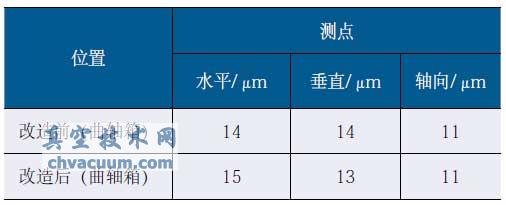

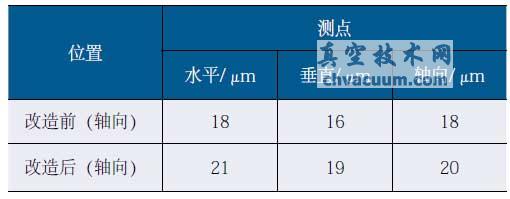

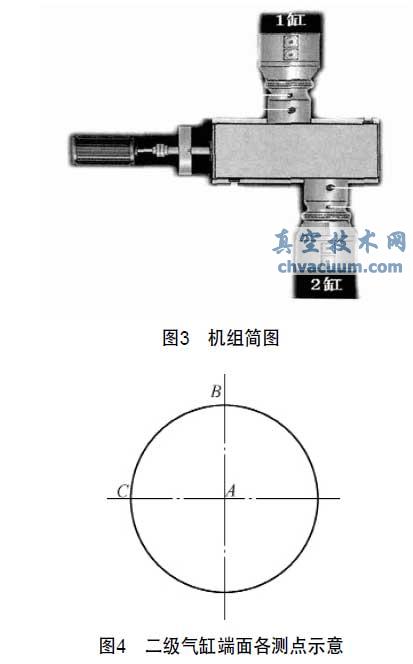

　　由原因分析可知，減少活塞因自身重力產生的向下壓力，有利于減少活塞環局部磨損。鑄鐵密度ρ=7.3g/cm3，鑄鋁密度ρ=2.7g/cm3。原有活塞一半材質為鑄鐵，另一半為鑄鋁，將鑄鐵的一半也更換為鑄鋁后，作用在活塞上的重力減少至原來的70%。相應由此產生的摩擦力也減少至原來的70%，考慮活塞的重量，相應支撐環壽命也應提高至原來的1.43倍。由于本臺設備在氣缸排列上屬于對稱平衡型排列，改變二級氣缸活塞重量之后，曲軸往復慣性合力將發生變化，為此，經咨詢廠家曲軸往復慣性合力在合理范圍之內。改選完畢后，對壓縮機振動情況進行數據驗證。

　　2. 改變支撐環及活塞環材質及規格

　　原有材質為4F—4，更換后材質為PEEK，與 4F—4相比，有如下優勢：一是PEEK滑動特性更好，適合于嚴格要求低摩擦因數和耐磨用途使用。二是PEEK對交變應力的優良耐疲勞性能出眾，可與合金材料媲美。三是優良的自潤滑性。原有活塞為兩道支撐環和四道活塞環。為延長支撐環使用壽命，增加支撐環寬度至原來的1.2倍，這樣就增加了支撐面受力面積，延長了磨損時間。同時將活塞環減為三道。
