不同前盤結構形式多翼離心風機性能對比研究
葉輪是離心通風機的做功部件,葉輪性能是影響風機氣動性能最主要的因素,因而對其進行深入研究具有重要意義。本文通過回顧以往多翼離心風機的研究,并對多翼離心風機內流展開討論,提出對原型風機的改進方案。主要目標是改善進口附近內流情況,以達到提高原型風機的壓力(全壓和靜壓)的目的。提出以下4種方案:前蓋板封閉度分別為30%、60%、100%,以及葉輪采用錐形前盤方案。數值結果顯示:改變前蓋板封閉度能夠影響風機性能,在設計工況下,前蓋板封閉度為60%時風機靜壓和全壓都為最大;在蝸殼結構不變的情況下,采用錐形葉輪并不能達到提高壓力和效率的效果,在大流量下,采用錐形葉輪風機的壓力和效率反而會降低。
1、前言
回顧以往多翼離心風機內流及性能改進的研究,主要集中在3個方面:
(1)進口流場的均勻性影響因素分析及改進方法研究;
(2)葉輪流道內流場均勻性研究,葉輪軸向做功負荷研究,葉輪外緣射流-尾跡影響因素研究;
(3)蝸殼周向壁面附近及蝸舌處內流場研究,蝸殼出口擴壓段流場研究。
本文討論的重點是通過改進進口流場來提高整機性能。之前研究者對于進口流場的研究主要集中在集流器形式及安裝位置對進口流場影響,軸向間隙的取值對整機性能的影響,增加防渦圈對風機內流的改善。多翼離心風機前盤結構形式對整機性能影響的文獻比較少。
本文對原型多翼離心風機進行整機三維流場數值計算和流場分析,在此基礎上提出4種前盤結構改進方案。通過對比4種方案的全流量性能曲線,找出了前蓋板封閉度及錐形前盤對整機性能影響的一般規律。
2、研究對象
葉輪外徑D2=70mm,葉輪內徑D1=53mm,葉輪進口安裝角β1A=53°,葉輪出口安裝角β2A=143°,葉片高度b=15mm,葉片數z=45,葉片厚度σ=0.8mm;本文原型風機設計工況為:全壓P=170Pa(靜壓120Pa),流量Q=17m3/h,轉速n=4500r/min。
原型機葉輪用PRO/E建模,葉輪及尺寸如圖1所示。原始風機設計葉輪只有后盤,不帶前盤,只是依靠葉輪出風口側的端面外徑處的圈圍結構進行加固。

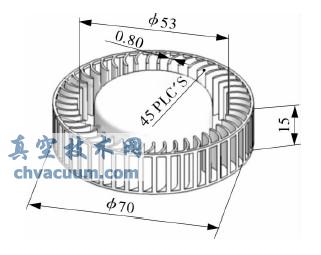

圖1 原型風機葉輪模型
采用等邊基元法作圖法求得蝸殼內壁型線,進而確定尺寸。上蝸殼及下蝸殼建模效果如圖2所示。

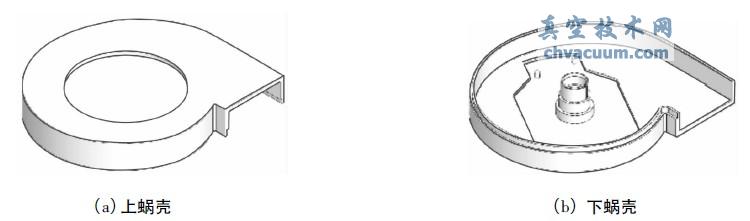

圖2 上蝸殼及下蝸殼建模
上蝸殼用PRO/E建模效果如圖2(a)所示,其頂端壁面厚度為2mm,進口處未進行倒圓角處理。下蝸殼建模效果如圖2(b)所示,內部中間階梯型凸起的作用是裝配軸承并定位葉輪安裝高度(葉輪后蓋板外壁面到蝸殼內壁面的距離為1mm),保證轉動同心度;底面下凹部分和兩個圓柱凸起是裝配和定位電路板,保證電機正常運轉。
6、結論
(1)在小于設計工況流量的小流量區間,無論是改變?nèi)~輪前盤的封閉度,還是采用錐形前盤,對多翼離心風機整機的性能影響都不大;在設計工況及大于設計工況流量的大流量區間,改變?nèi)~輪前盤封閉度及采用錐形前盤對多翼離心風機整機性能影響很大,并且隨著流量的增大,這種改變對多翼離心風機整機性能的影響越大。說明只有多翼離心風機大部分時間在設計工況下及大于設計工況流量區間運行時,改變?nèi)~輪前盤封閉度及采用錐形葉輪來提高風機性能的方法才有明顯的效果;
(2)在小于設計工況流量的小流量區間,各方案流量—全壓、流量—靜壓、流量—全壓效率、流量—靜壓效率曲線有交叉,規律性不強,但是在設計工況下及大于設計工況流量區間內,改變多翼離心風機前盤封閉度及采用錐形前盤對每個性能參數的影響是基本一致的,即:采用方案不同,整機的全壓,靜壓,全壓效率,靜壓效率要么全部下降,要么全部升高。對于在設計工況及大于設計工況流量下運行的多翼離心風機,這為前盤封閉度方案的選擇提供了方便,即:只需比較一個性能參數就可推測其他性能參數的優劣;
(3)只考察設計工況,風機前蓋板封閉度在0~100%之間有一最優值,在本文所有方案中此最優值為封閉度60%。雖然封閉度為100%時前盤附近(蝸殼前蓋板處)的回流最小,但是方案100%卻不是最優方案,這說明合理分配風機前、中、后盤的負荷能夠有效提高多翼離心風機的整機性能;
(4)在蝸殼結構不變的情況下,多翼離心風機采用封閉度為100%的錐形葉輪并不能達到提高壓力和效率的效果。在大流量下,封閉度為100%的錐形葉輪風機的壓力和效率反而會降低,主要原因是采用錐形前盤后增大了蝸殼與葉輪在前盤處的軸向間隙,從而加劇了前盤附近(蝸殼前蓋板處)的回流,惡化了前盤附近的流動。
