隨著我國工業事業的發展，石油、天然氣、化工、醫療、航天等行業不斷向超高壓，超高溫等方向發展。密封嚴密性不斷地提出新的技術要求，目前世界上最靈敏的檢漏法是“質譜法”而正壓檢漏一般采用吸槍法或質譜儀吸槍累積法。而這方法檢漏的準確性要用正壓漏孔進行評定，因此制造一個合格的不受壓力改變，溫度變化影響的漏孔非常至關重要。

一、正壓漏孔的制作

　　漏孔是在壁兩側壓力差或濃度差作用下，使氣體或液體從壁一側流到另一側的孔洞、孔隙或一個封閉器壁上的其它結構。氣體之間存在壓力差或濃度差時形成氣體流動，通過漏孔的氣體流動通常稱為泄漏。在實際應用中泄漏一般產生在兩種狀態下，從高壓(高于大氣壓)漏向大氣和從大氣漏向真空。

　　漏孔可為負壓漏孔，也可為正壓漏孔，主要決定于使用條件。在入口壓力100(1±5%)KPa，出口壓力低于1KPa溫度為25±5℃條件下，露點低于25℃的空氣，通過漏孔的流量來校準空氣漏率。

　　在入口壓力(大于100KPa—20000KPa)出口壓力100KPa，溫度23±7℃情況下，漏率值不變的漏孔，為正壓漏孔，它受壓力、溫度、氣體種類影響。

　　正壓漏孔常用全金屬通導型，其特點反應快，無累積，漏率穩定，不易堵塞。目前常規的正壓漏孔可伐壓扁型與無氧銅壓扁型，最大缺點是隨著壓力增加，漏率值隨著壓力減小，不能恢復其原來值，漏孔芯發生形變。由于材料的性質，用于高壓漏孔就變得不能。

1、材料的選擇

1)、可伐—鎳鈷鐵合金。其中17-18%的鈷，28-29%的鎳，其余為鐵�？煞ダ浼庸ご龠M(jìn)r相轉變α相，因此必須退火，壓力過高金屬斷裂，使得它制作通導型漏孔范圍很小,從10-4到10-6Pam3/s。

2)、無氧銅。銅含量≥99.99%，含氧量低，便于機械加工，抗拉強度和延伸率均好，高溫易氧化。在空氣中易產生“銅綠”，它可制作從10-4到10-6Pam3/s的漏孔。通導型無氧銅漏孔受到高壓，漏孔會發生形變，并不能恢復。

3)、蒙乃爾合金。它是鎳銅合金，2/3鎳和1/3銅，是精制鎳銅合金的典型代表，它兼?zhèn)涓邚?qiáng)度、可延性、可焊性和優良耐腐蝕能力，它不受壓力的影響。高溫時它比不銹鋼有更好的強度。
性能：抗拉強度δ6：450—500(軟棒)，600—850(硬棒)；加工率60%；延伸率25—40%；硬度HB：135(軟材)，210(硬材)；彈性模量170KN/mm2。

2、漏孔的制作：

　　通導壓扁型漏孔的制作，已經流行40多年，均大同小異，由于使用者漏氣量、入口壓力、出口壓力不同要求，制作工藝差別很大，尤其是退火溫度，保溫時間，漏孔在模具中承受壓力等。
漏率范圍可達(10-4—10-10Pam3/s)，入口壓力(0.11MPa—20MPa)，出口壓力0.1MPa的正壓漏孔的制作。

二、正壓漏孔的校準

　　正壓漏孔校準裝置一般采用定容法和恒壓法兩種工作原理。在此基礎上又研究了累積比較法、標準氣體法、流量比較法、壓力比較法、質譜計法等各種方法，但都以定容法和恒壓法為基礎。1997年美國材料和測試學會“校準氣體參考漏孔的標準規范<E908-82>”。該規范毛細管—水柱位移法為恒壓法，氣體累積法為定容法。歐洲標準化委員會1995年(CENTC138WFG/6n3rev3)也采用類似毛細管—水柱位移法。瑞士Balzers公司在1995年建立了基于恒壓法的正壓漏孔的校準系統。我國是采用恒壓法測量，測量范圍10-7—10-5Pam3/s。我們采用質譜比較法校準，準確數據由510所國防科委計量站提供。

三、實驗數據與結果分析

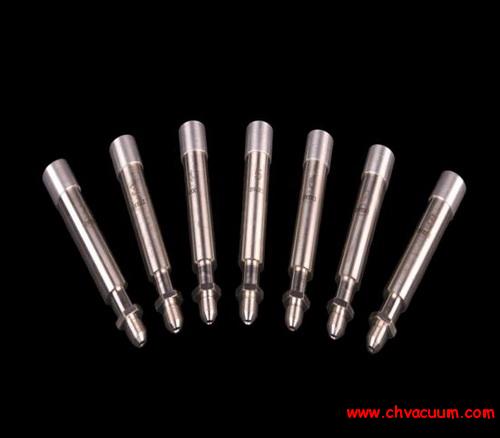

　　作者從2005年開始選擇蒙乃爾合金材料制作正壓漏孔，已經3年多的時間。如照片所示。

通過幾十支漏孔測試和使用者運用效果良好。下述為相關實驗數據的記錄。
