減壓閥的分類

2020-04-25 真空技術網整理 閥門手冊

  減壓閥可分為直接作用式和副閥式兩大類。直接作用式的敏感膜片檢測到被調壓力pc的變化量后,未經放大便直接用來推動閥盤;副閥式減壓閥(定壓載荷除外)則把檢測到的pc的變化量,經放大為動力腔壓力ph的變化,然后通過動力活塞或膜片推動主閥盤。

  副閥式減壓閥是由任意結構的兩只直接作用式減壓閥疊加而成的。根據動力腔的載荷壓力變化與否,分為定壓載荷和變壓載荷兩種。每種根據副閥向動力腔注入介質或從動力腔引出介質又可分為注入式和引流式兩種。減壓閥的各種分類方法,見表1。

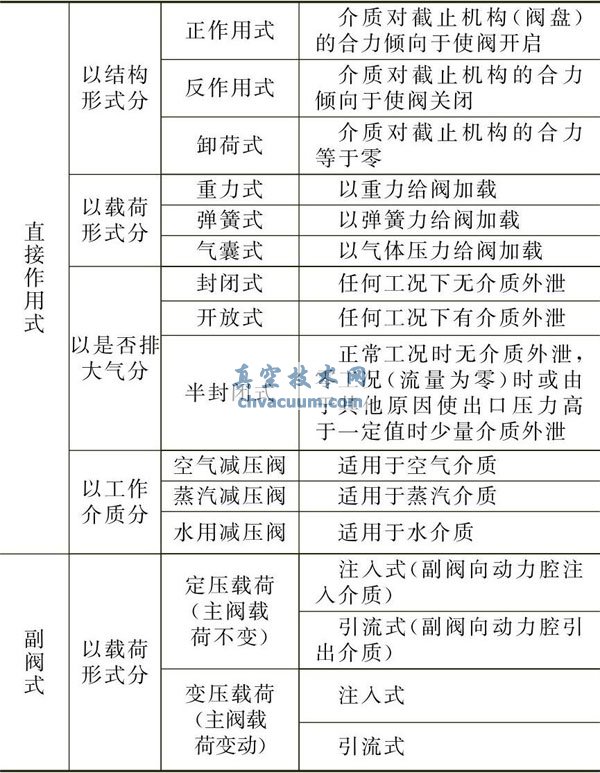

表1   減壓閥的分類

減壓閥的分類
