介紹了背壓式和平衡式氣動減壓閥的結構與工作原理。通過AMESim軟件對背壓式與平衡式氣動減壓閥建立仿真模型，對壓力、溫度進行仿真、分析和對比。仿真結果表明平衡式減壓閥比背壓式減壓閥溫度特性好，平衡式減壓閥的出口溫度比背壓式減壓閥的出口溫度達到平衡所用時間少；平衡式減壓閥進口壓力波動不影響出口壓力，穩壓精度高。

　　氣動減壓閥是通過自身的節流效應，將進口壓力降至某一個需要的出口壓力，且能在進口壓力和流量變化時，利用閥體內的控制元件(閥芯)的開度調節介質的流量，保持出口壓力基本不變。減壓閥的壓力特性(使流量保持為某一恒定值，由于輸入壓力的波動而引起輸出壓力的波動)和流量特性(輸入壓力為一定值，輸出壓力隨輸出流量變化的特性)是減壓閥的兩個重要特性。減壓閥的結構直接影響這兩個特性，從而影響穩定精度。

　　1、背壓式減壓閥模型建立

　　1.1、背壓式結構分析

　　背壓式減壓閥的原理結構見圖1。閥體主要構成部件包括調壓彈簧、彈簧座、膜片、閥芯、復位彈簧。p1為輸入壓力，p2為輸出壓力。高壓氣體通過閥門經膜片下面流向出口。主閥底部與輸入壓力p1相通，膜片上方受調壓彈簧作用力，下方受輸出壓力p2的作用。當進入減壓閥的壓力和流量發生變化時或輸出氣體壓力和流量發生變化時，閥芯受力平衡破壞，在調壓彈簧、膜片和平衡彈簧作用下上下移動。改變閥芯與閥座之間的節流面積，保持出口壓力的穩定。

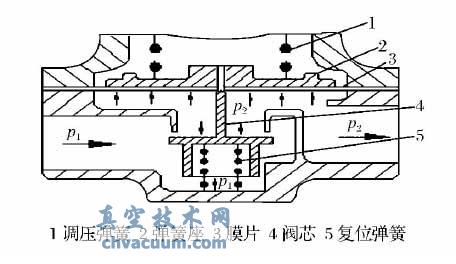

圖1　背壓式氣動減壓閥結構

　　4、結論

　　(1)對背壓式與平衡式氣動減壓閥進行結構分析，并利用AMESim軟件對背壓式與平衡式氣動減壓閥進行了建模和仿真，避免了繁瑣的流體計算和大量的測試實驗，顯示出AMESim 軟件是一個直觀、方便、高效的動態系統建模與仿真分析工具。

　　(2)由仿真結果表明平衡式比背壓式減壓時間短，響應快.平衡式氣動減壓閥輸入壓力波動不會影響輸出壓力，比背壓式氣動減壓閥壓力特性好，穩壓精度高.平衡式減壓閥出口溫度達到平衡所需時間短。
