余熱回收方式主要有直接回收和間接回收2種。從熱量利用角度考慮，直接回收更好，但實際采用哪種方式回收還需看熱電廠具體情況。對于水冷機組可采用回收乏汽的直接回收，也可采用回收冷卻循環水的間接回收，但采用直接回收，汽輪機低壓缸與凝氣器直接相連，系統改造較困難，而且系統運行時需對乏汽和冷卻循環水同時調節，運行也不方便，因此對水冷機組更適合采用間接回收方式。而對于空冷機組，采用直接回收方式更合理。

　　乏汽余熱回收設計時需注意以下幾點:

(1) 關于余熱回收量的考慮

　　采用吸收式熱泵供熱實際上是抽氣和乏汽同時供熱，如圖4 所示，供暖負荷隨氣溫的一般變化情況如圖5 所示，供熱設計必須滿足最大供熱負荷要求，當抽氣量達到最大時，供熱量達到最大負荷，此時乏汽量最小，吸收式熱泵應該回收最小乏汽余熱。這樣在供暖最大負荷時，吸收式熱泵回收全部乏汽余熱，涼水塔可關閉，但在供暖部分負荷時，需考慮汽輪機工作的穩定性，一種方法是調節主蒸汽量，保證乏汽余熱可全部被吸收式熱泵回收，另一種是主蒸汽量不變時，可通過吸收式熱泵及原冷卻裝置(涼水塔或空冷島) 的共同工作，通過調節進入冷卻裝置的乏汽量適應供暖負荷的變化，從而保證汽輪機工作的穩定性。

　　另外，對空冷機組，按最小乏汽量回收設計時，要考慮空冷島防凍問題，冬季空冷島運轉有最小防凍流量要求，如果最小乏汽流量不能保證，空冷島會發生凍結，這是不允許發生的。

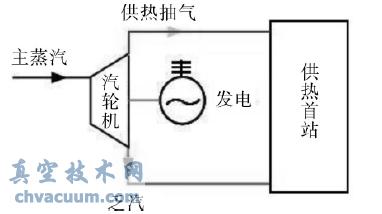

圖4 吸收式熱泵供熱流程

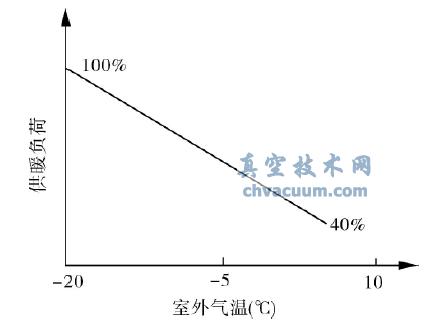

圖5 供暖負荷隨氣溫變化情況

(2) 抽汽壓力對系統的影響

　　汽輪機抽汽作為吸收式熱泵驅動熱源對系統的影響是: 熱網水溫度不變時，抽汽壓力越高，吸收式熱泵可將熱網水加熱的溫度越高，同時系統投資經濟性越好。實際機組運行中，熱網水溫度是隨室外氣溫變化的，如圖6 所示，不同的熱網水溫度對抽汽壓力的要求也不一樣，如圖7 所示。而汽輪機供暖抽汽一般為可調抽汽(一般300MW機組抽汽壓力調節范圍為0.2 ～0.5MPa(G) ，因此可在室外氣溫較低供暖負荷較大時，將抽汽壓力調節高，而在供暖負荷較小時，采用一般的抽汽壓力，這樣可降低系統投資。

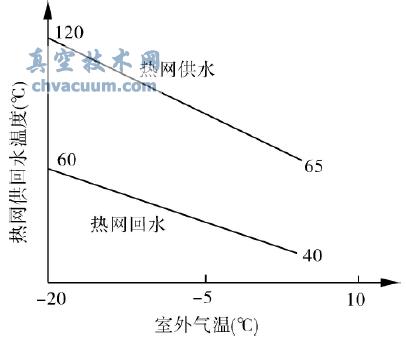

圖6 熱網供回水溫度隨室外氣溫變化

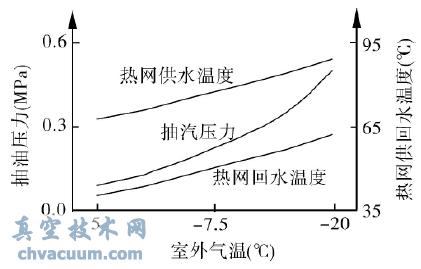

圖7 熱網水溫度與抽汽壓力的關系

(3) 冷卻循環水溫度對系統的影響

　　冷卻循環水溫度是影響吸收式熱泵供暖系統的關鍵參數，因?yàn)樵搮��?shù)既對吸收式熱泵影響較大又對熱電廠發電及運行影響也大，下面分別闡述。冷卻循環水對吸收式熱泵的影響是，該溫度越高，吸收式熱泵可將熱網水加熱的溫度越高，同時回收的冷卻循環水熱量也越高，吸收式熱泵供熱能力越大，因吸收式熱泵供熱系統的節能性主要體現在吸收式熱泵回收冷卻循環水余熱上，因此冷卻循環水溫度越高，吸收式熱泵供熱能力越大，系統投資回收期越少，如圖8; 而冷卻循環水溫度對熱電廠的主要影響是，該溫度越高汽輪機背壓越高，如圖9，發電煤耗越高。

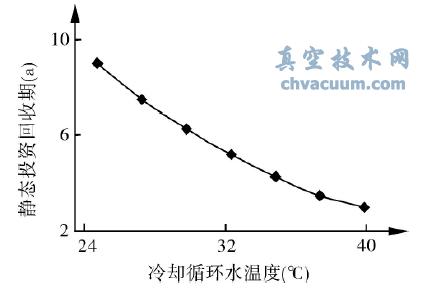

圖8 冷卻循環水溫度對吸收式熱泵供熱系統的投資回收期影響

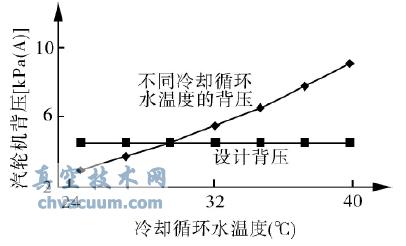

圖9 冷卻循環水溫度對汽輪機背壓的影響

　　經過實際項目計算，提高冷卻循環水溫度對熱電廠的煤耗提高收益減小的影響要遠小于對供暖系統的收益增加的影響，因此在保證熱電廠運行安全的前提下，提高冷卻循環水溫度對采用吸收式熱泵的熱電聯產運行是大有好處的。另外，不同的熱網水溫度對冷卻循環水溫度的要求也不一樣，如圖10 所示。

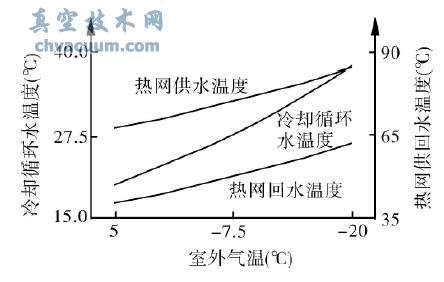

圖10 冷卻循環水溫度與熱網水溫度的關系

　　可通過對冷卻循環水溫度的調節達到整個采暖季的更經濟運行，當室外氣溫較低供暖負荷較大時，將冷卻循環水溫度向上調節，而在供暖負荷較小時，向下調節，這樣還可進一步減少發電煤耗的收益損失，從而使系統更節能。

(4) 做好余熱在熱泵與冷卻裝置間調節

　　在供熱負荷變化的同時保證汽輪機運行安全穩定性，需要余熱在熱泵與冷卻裝置間具有良好的調節性，當供熱負荷較大時，余熱盡可能被吸收式熱泵回收，當供熱負荷較小時，吸收式熱泵回收余熱減少，此時需要一部分余熱進入冷卻裝置冷卻。對于水冷機組，需做好冷卻循環水量在熱泵與涼水塔間調節; 對于空冷機組，需做好乏汽在吸收式熱泵與空冷島間的調節。
