以鉬酸和氧化石墨烯為原料，正十二硫醇為還原劑，水熱法反應后，在氨氣氣氛中高溫氮化處理，制備出氮化鉬/氮化石墨烯(MoN/NGS)復合材料。采用X 射線衍射和掃描電子顯微鏡對材料進行表征； 采用循環伏安法、恒流充放電和電化學交流阻抗研究了該材料用于鋰離子電容器的性能。

　　結果表明，MoN 納米顆粒良好的分散在NGS 表面和層間，在0.05 A/g 的電流密度下質量比容量能達到422 F/g； 經過900 次充放電循環后，容量保持率在80%以上。當功率為3000 W/kg 時，能量密度仍保持在32.5 Wh/kg。這歸因于復合材料中的NGS 提供了有效的導電網絡，并且有效抑制了MoN 顆粒的團聚，復合材料的網絡結構更有利于離子的快速傳輸與擴散。

　　近年來，隨著化石能源的短缺和全球變暖問題的惡化，開發先進的能源存儲系統已經顯得越來越重要。電化學電容器，由于其具有較高的功率密度和較長的循環壽命，已經在電動汽車(EV)和插入式混合動力電動汽車(PHEV)領域引起了廣泛關注。電化學電容器按照反應機理的不同可以分為:

　　(1)雙電層電容器，是基于在電極與電解液表面的離子吸附原理儲存能量。

　　(2)贗電容電容器，是基于在電活性電極表面和電解質之間發生氧化還原反應的原理來儲存能量。

　　目前，由于傳統雙電層電容器(主要以碳材料作為電極材料)較低的能量密度限制了其在高端儲能/動力領域的應用； 而對于贗電容電容器來說，RuO2 是最具有電容特性的材料，但由于釕價格昂貴且有毒性，也限制贗電容電容器的大規模應用。因此，尋找價格相對較低、具有較好的循環性能和較高的比容量的電極材料成為研究的熱點之一。

　　近幾年研究發現，一些過渡金屬氮化物如氮化鈦、氮化釩也具有較好的電容特性。其中,氮化鉬(MoxN)因具有比容量高、化學穩定性好等優點，有望成為電化學電容器理想的儲能電極材料。但上述氮化鉬材料現均用于水性電解液體系，其工作電壓窗口約在1 V左右，能量密度低，性能未能得到充分發揮。Zhamu 及其合作者以石墨烯為電極材料，在1 mol/L LiPF6/EC:DMC 有機電解液中構建了一種對稱型鋰離子電容器，獲得了160Wh/kg 的能量密度，但其相應的功率密度僅為100W/kg。因此，如何保證在高功率密度下獲得高能量密度的成為鋰離子電容器需要解決的問題。

　　本文采用水熱法制備了MoN/NGS 復合材料的前驅體，然后在NH3 氣氛下高溫氮化，得到MoN/NGS 復合材料。在這種復合材料中，氮化石墨烯的存在一方面阻止了MoN 晶體長大，有利于縮短離子在電極材料中的擴散路徑； 另一方面形成良好的導電網絡，有利于電子的快速轉移，當MoN/NGS 復合材料應用于鋰離子電容器時，由于電壓窗口的提高(3 V)，其能量密度將會大幅度增加,同時與單純的MoN 比較發現，復合NGS 后不但可降低材料的電荷轉移阻抗，改善功率性能,且顯著提高材料的循環性能。

1、實驗

　　1.1、試劑

　　人造石墨粉(Aldrich，粒徑<20 μm) ，鉬酸，正十二硫醇。

　　1.2、MoN/GNS 復合材料制備

　　氧化石墨烯: 采用Hummers 法制備。MoN/NGS 復合材料: 采用兩步法制備，具體過程如圖1 所示:

　　(1) 采用鉬酸為鉬源，將1.0 g 鉬酸和0.34 g 氧化石墨烯溶于50 mL 去離子水中，室溫下超聲攪拌10 h，之后將10 mL 正十二硫醇作為還原劑加入到上述溶液中，攪拌10 min，混合均勻后,置于水熱釜中200 ℃ 反應16 h；

　　(2) 自然降溫后取出上述黑色溶液產物，用去離子水離心洗滌3 次,干燥后，將其置于管式燒結爐中，在氨氣氣氛下,以5 ℃/min 升溫至800 ℃，保溫5 h，自然冷卻后得到產物MoN/NGS 復合材料。

　　采用與上述相同的方法，在不添加氧化石墨的條件下，合成了MoN 以便作為對比。

　　1.3、樣品表征

　　使用X 射線衍射儀(XRD，BRUKER D8ADVANCE)分析復合材料的物相結構，掃描范圍25°～95°，掃描速率3°/min，管電壓40 kV，管電流40 mA。使用冷場發射掃描電子顯微鏡(SEM,HITACHI S-4800) 觀察樣品形貌。采用X 射線光電子能譜(XPS，ESCALab220i-XL)測試樣品的元素組成，功率300 W。

　　1.4、鋰離子電容器組裝與測試

　　復合材料、導電炭黑、聚偏氟乙烯按85:5:10質量比混勻調漿，將此漿料涂覆于0.5 cm×0.5 cm的不銹鋼網上，在15 MPa 壓力下壓實得到極片。極片在120 ℃下真空干燥24 h。將上述得到的極片放在氬氣保護的手套箱中組裝成鋰離子電容器，兩極之間用玻璃纖維隔膜隔開，電解液為1 mol/L(v(LiPF6)/ v(EC:DEC)=1:1)。

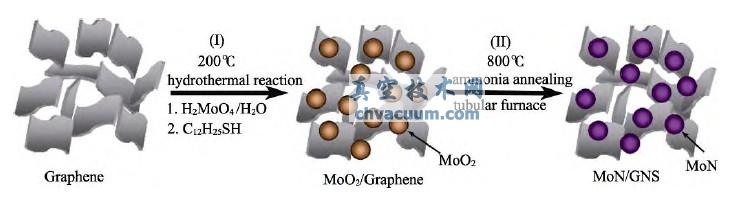

圖1 兩步法制備MoN/NGS 復合材料示意圖

　　采用LAND 電池測試系統測試不同電流密度下電容器的恒流充放電曲線，電壓范圍0.005～3 V。采用Zahner Zennium電化學工作站測試電容器的循環伏安曲線(CV)和電化學阻抗譜(EIS)測試，循環伏安曲線的掃描速率為0.2 mV/s，掃描范圍0.005～3V； 電化學阻抗譜測試的頻率區間為100 kHz～100mHz，電位微擾信號為5 mV。

結論

　　采用水熱/ 氨氣高溫氮化的兩步法得到MoN/NGS 復合材料，并探索了該材料在鋰離子電容器中應用的研究。復合材料中的NGS 的存在有效抑制了MoN 納米顆粒的晶體生長尺寸，形成良好的導電網絡，有利于離子快速傳輸與擴散. 與單純MoN 相比，以MoN/NGS 復合材料為電極活性物質的鋰離子電容器的充放電性能得到提高，并且具有更好的循環穩定性和更高的能量密度與功率密度；上述結果表明MoN/NGS 是一種鋰離子電容器的潛在可行的電極材料。
