選用鋸齒 型石墨烯納米片為研究對象, Au 作為電極, 分子平面與Au 的(111) 面垂直, 并通過末端S 原子化學吸附于金屬表面, 構成兩種分子器件: 一種是在納米片的邊緣摻雜N(B) 原子, 發現電流- 電壓具有非線性行為, 但是整流系數較小, 特別是摻雜較多時, 整流具有不穩定性; 另一種是用烷鏈把兩個石墨烯片連接, 在烷鏈附近和石墨烯片的邊緣進行N(B) 摻雜, 發現在烷鏈附近摻雜具有較大的整流, 但是摻雜的原子個數和位置會影響整流性能. 研究表明: 整流主要為正負電壓下分子能級的移動方向和空間軌道分布不同導致. 部分體系中的負微分電阻現象主要由于偏壓導致能級移動和透射峰形態的改變, 并且在某些偏壓下主要透射通道被抑制而引起。

　　引言

　　石墨烯是一種從石墨材料中剝離出的單層碳原子面材料, 是碳的二維結構. 自從2004 年石墨烯被發現以來, 引起了許多科學工作者的關注. 目前實驗和理論上研究較多的是將石墨烯裁剪成特定的納米結構, 使其形成功能性電子器件, 如整流、開關和負微分電阻效應、自旋極化效應、場效應管以及巨磁阻效應 等. 理想的石墨烯納米帶有兩種邊界類型: 鋸齒型和扶手椅(armchair) 型邊界. 其中,鋸齒型石墨烯納米帶(ZGNR) 表現為金屬電導性,并且呈現有趣的磁學特性; 扶手椅型石墨烯納米帶(AGNR) 的導電性取決于其寬度, 寬度W 滿足3p􀀀1, 3p 或3p+1 (p 為非零正整數) 的不同AG-NRs 其電子結構區別較大, 3p 和3p+1 型AGNRs分別具有中等和較寬帶隙的半導體性質, 但3p􀀀1型AGNRs 為窄帶隙半導體. 在對石墨烯的研究中, 缺陷及摻雜對其結構和性能的影響一直受到人們的關注， B, C, N 元素處在元素周期表的同一周期且彼此相鄰, C—N 和C—B 是比較穩定的共價鍵, 對石墨烯的B(N) 摻雜能改變電子結構,進而影響其電子的輸運特性。 如N 摻雜使得鋸齒 型石墨烯的能帶結構中出現能隙, 材料從金屬轉變?yōu)榘雽?dǎo)體; 對三角形 型石墨烯進行N-B 成對摻雜后, 石墨烯的電子輸運顯示出整流特性 利用化學氣相沉積方法實現了對石墨烯的N 原子摻雜, 摻雜以后石墨烯的能帶結構發生了明顯變化; Kang 等 用自旋極化密度泛函理論(DFT) 理論研究了N(B) 摻雜H2-ZGNR-H 的電子結構和輸運性質, 發現N 和B摻雜GNR 可以調制電子自旋朝上和朝下?tīng)顟B(tài)的轉換. 一般來說, 分子器件的輸運性質主要與兩類因素相關: 一類是分子的本征特性, 包括中心分子的空間構型以及所組成的原子的種類; 另一類是分子與電極之間的界面特性, 包括電極材料、電極構型以及分子與電極的耦合方式等。

　　本課題組對N(B) 摻雜的三角形石墨烯進行過研究, 將石墨烯放入金電極之間, 石墨烯與電極通過S 原子連接, 研究了不同尺寸器件下的整流行為, 該整流主要來自于摻雜后N-B 的原子極化形成類似于p-n結效應[24;25]. 考慮到三角形石墨烯的特殊性, 作為該工作的延續, 本文以矩形石墨烯為研究對象, 以金作電極, 石墨烯與電極之間通過S 進行耦合, 對石墨烯進行N(B) 摻雜, 主要考慮摻雜的位置、數目以及中心分子的空間構型(兩石墨烯分子之間用烷鏈連接) 對器件電子輸運的影響.

　　本文采用基于DFT 的非平衡格林函數(NEGF)方法, 研究了鋸齒 型石墨烯納米片夾在兩金電極之間組成分子器件的輸運性質, 討論石墨烯摻雜B 和N 原子對其輸運性能的影響.

模型和方法

　　以鋸齒 型石墨烯納米帶為研究對象,以Au 作為電極如圖1 所示, 選用33 的Au 的(111) 面模擬半無限大電極與分子間的相互作用.分子平面與Au 的(111) 面垂直, 并通過末端S 原子化學吸附于金屬表面. 整個體系包括三個部分, 即左電極、右電極以及中心散射區域. 中心散射區域由鋸齒 型石墨烯納米片, S 原子和每電極的兩層金原子組成, 這些金原子層用以屏蔽分子對電極的勢擾動. 體系M1 和M2 對應石墨烯納米帶左右兩端的邊緣分別摻雜2 個和6 個N 原子和B原子; 體系M3, M4 和M5 中, 兩石墨烯納米帶的中間用烷鏈連接, 體系M3 (M4, M5) 分別摻雜1 (2, 7)個N 原子和B 原子.

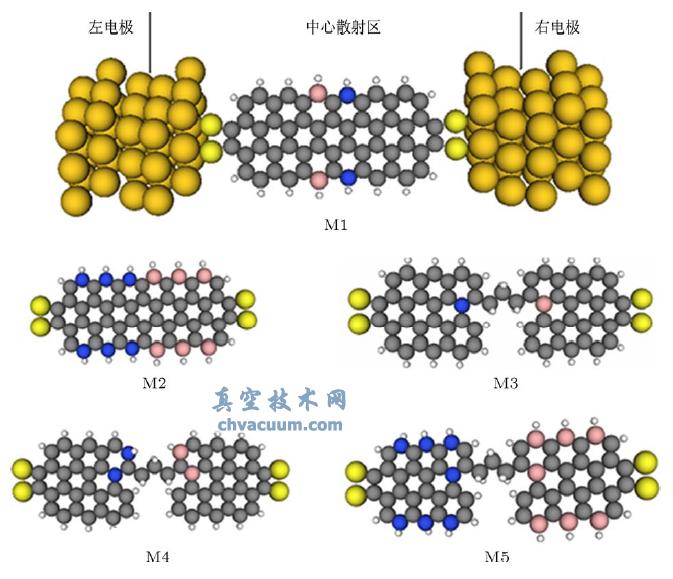

圖1 石墨烯納米片與Au 電極組成的電極- 分子- 電極的結構示意圖

　　最后計算了M3—M5 體系的中心分子的能譜,為了方便區分, HOMO-1, HOMO 和LUMO 分別用紫色、紅色和綠色的短線標出, 如圖6 所示. 由于摻雜會使得更多的電子從電極進入中心分子,因而導致分子的能級移動, 導致費米能級附近的能級軌道也不同, 摻雜N(B) 原子較多的體系比較少體系的能級間距更小, 正負電壓下, 這些軌道的移動也會不同. 以M4 為例, 􀀀1:4 V 下, LUMO 越過了費米能級, 移到􀀀0:67 eV, 而1.4 V 下, LUMO 能級為0.3 eV, HOMO 則為􀀀0:07 eV. 可見由于摻雜的位置的數量的不同, 導致分子軌道分布有差異, 而正負偏壓也會導致軌道發生不同的移動, 再加上某些偏壓下軌道會受到抑制, 因此就會有不的電子輸運性能.

結論

　　利用基于密度泛函理論的第一性原理方法, 對鋸齒 型石墨烯納米片進行N(B) 摻雜, 在納米片的邊緣摻雜N(B) 原子, 發現電流- 電壓具有非線性行為, 但是整流系數較小, 特別是摻雜較多時,整流具有不穩定性. 而用烷鏈把兩個石墨烯片連接,在烷鏈附近和石墨烯片的邊緣進行N(B) 摻雜, 發現在烷鏈附近摻雜具有較大的整流, 但是摻雜的原子個數和位置會影響整流性能. 研究表明: 整流主要為正負電壓下分子能級的移動方向和空間軌道分布不同導致. 部分體系中的負微分電阻現象主要由于偏壓導致能級移動和透射峰形態的改變, 并且在某些偏壓下主要透射通道被抑制而引起.
