基于沿面放電設計了短間距的觸發型真空弧放電裝置，利用高速相機研究了觸發真空弧放電特性，獲得了不同放電時刻的放電圖像。通過分析放電圖像，發現主弧放電開始階段，主弧電流主要為電子電流，而且在陽極附近觀察到較強的離子電流。研究發現陰極斑的形成和等離子體的擴散是主間隙擊穿的關鍵因素。初始陰極斑不僅為發回路提供載流子，同時影響著主間隙的擊穿。文章討論了陰極表面離子鞘層對表面電場的影響，陰極表面場強可達10⁷ V/m。同時本文討論了背景氣壓對電極間隙放電延遲時間的影響。

　　真空弧放電能產生高電流的離子束，尤其用于產生金屬離子束，被廣泛用于工業生產和科學研究中，比如材料表面改性、加速器離子注入，等離子體推進器以及核物理研究與應用等等方面。觸發真空間隙結構(Triggered Vacuum Gap，TVG)是一種放電結構，在高壓脈沖功率研究領域應用廣泛，通流能力強，而且其擊穿電壓遠低于相同電極間距下的真空擊穿，可以在較低的電壓脈沖作用下產生高強度的離子束。Lafferty 和Boxman較早的對這種放電結構進行了研究，Gilmour 和Lockwood 最早將這種結構用于可重復的脈沖真空弧等離子體槍，后來Lawrence Berkerey Laboratory在此基礎上又發展了一系列帶觸發結構的金屬真空弧離子源(Metal Vapor Vacuum Arc，MEVVA)。

　　目前對于其擊穿機理還沒有一個統一的理論，對其的研究手段也多限于電壓、電流及放電延遲時間等參數的測量。高速相機由于具有較高的時空分辨能力，可通過得到的放電圖像觀察陰極斑的發光情況，真空技術網(http://www.13house.cn/)認為對于研究短脈沖的真空弧放電特性有重要的幫助。本文設計了短間距觸發型真空弧放電裝置，通過高時空分辨能力的高速相機與放電參數測量相結合的手段對其放電特性進行了研究，討論了陰極斑的形成和等離子體的擴散對觸發真空弧放電的影響。

1、實驗裝置

　　圖1 為觸發型放電實驗示意圖，包括真空腔室、觸發型真空弧放電裝置、電源系統、高速相機以及電流電壓測試系統。觸發放電結構包括圓盤狀陰極、觸發電極以及筒狀陽極，陰陽極間距1 mm。觸發采用沿面閃絡的放電形式，絕緣材料使用氧化鋁陶瓷，觸發極與陽極選用不銹鋼材料，陰極材料選用銅金屬。

　　實驗動態真空度為3×10^-3 Pa。電源系統可以輸出兩路信號1 和2。信號1 輸出電壓+10 kV，接到觸發電極，輸出幅值為5 A 的方波電流，脈沖寬度1 μs。信號2 輸出電壓+2.5 kV，接到陽極，輸出200 A 的方波電流，脈沖寬度20 μs。實驗過程中陰極接地。采用的四分幅的超高速相機(HighSpeed Framing Camera)，包含四個像增強器模塊，在Double 曝光模式下，可實現8 分幅影像，其最小曝光時間3 ns、分辨率為1280×1024 像素，相機的光譜響應范圍為280~1000 nm。使用脈沖發生器輸出TTL 信號控制高速相機與電源系統工作的時序關系(外觸發模式)。使用Rogowski 線圈測量主弧電流與觸發電流，由示波器記錄電壓和電流波形。

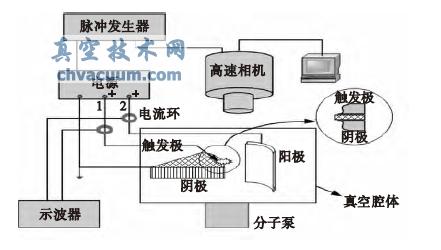

圖1 觸發型真空弧放電實驗示意圖

4、結論

　　本文研究了觸發型真空弧放電特性，結合放電圖像分析了其擊穿的機理和放電特性。通過實驗發現，觸發放電擊穿的關鍵因素在于陰極斑的形成以及等離子體的擴散。初始陰極斑形成以后，不僅為觸發回路電流提供導通所需的載流子，而且為初始等離子體向間隙擴散導致了主間隙擊穿。主間隙的擊穿在于在初始等離子體的擴散，并在陰極表面產生了正離子鞘層，利用鞘層理論計算了初始等離子體作用下陰極表面的電場強度，可產生新的陰極斑。通過分析放電圖像發現了主弧放電前期電子電流起到了很重要的作用，而且觀察到金屬蒸汽擴散導致陽極附近出現較強的等離子體。另外研究了不同背景氣壓條件下，觸發放電延時時間的變化，證實了等離子體擴散對于主間隙擊穿的影響。本文工作對于進一步認識和理解觸發型真空弧放電特性具有參考價值。
