常見的三種真空法蘭規格(CF、KF、ISO)區別

2019-10-05 真空技術網 真空技術網整理

  最近老遇到有人問一些真空法蘭結構的事,比如什么叫CF法蘭?什么是KF法蘭?什么是ISO法蘭?而ISO法蘭又分ISO-KISO-F。那么它們之間又有什么區別和聯系?的確,這些法蘭都是真空系統設計中常用的的法蘭標準,非專業人士的確也容易混淆,所以,真空技術網(www.13house.cn)在這里就將三種法蘭的結構,適用的標準一一列舉出來,希望對大家有所幫助。

1、CF法蘭

  CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接,是一種金屬靜密封,可以承受高溫烘烤。

  公稱直徑尺寸包括:DN16, 40, 63, 100, 160, 200,250

  適用的真空度最高達10-12 mbar(不知道m(xù)bar等于多少Pa?那趕緊使用真空單位在線換算工具:http://www.13house.cn/tools/pressure.html)。

  法蘭密封材料通常為Viton、PTFE、無氧銅等

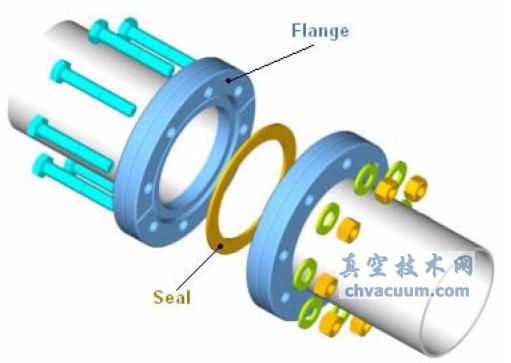

  法蘭通常為304、316不銹鋼等,具體見下圖所示:

CF法蘭

CF法蘭適用真空標準:

  GB/T 6070-2007 真空技術 法蘭尺寸

  http://www.13house.cn/biaozhun/061081.html

  GB/T 6071-2003 超高真空法蘭

  http://www.13house.cn/biaozhun/061082.html

2、ISO-KF

  ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成:兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具,只要簡單地用手?jǐn)Q動碟形螺母就可以松開或壓緊聯接。

  ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括:DN 10, 16, 25, 40, 50。

  制造標準包括:DIN 28403,ISO 2861

  適用的真空度最高達10-8 mbar。

  法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等

  法蘭通常為304、316不銹鋼等

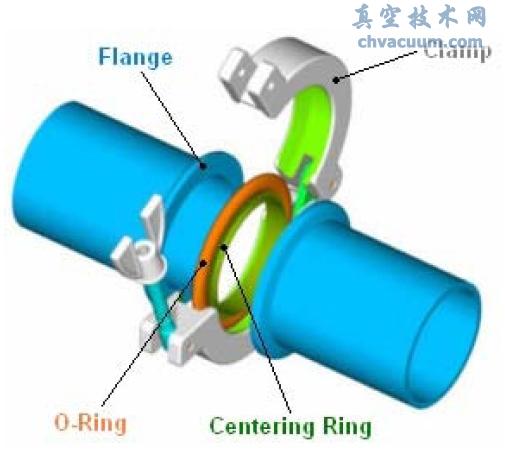

  ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成,見下圖。

ISO-KF

ISO-KF適用真空標準:

  GB/T 4982-2003 真空技術 快卸連接器 尺寸 第1部分:夾緊型

  http://www.13house.cn/biaozhun/03750.html

  GB/T 4983-2003 真空技術 快卸連接器 尺寸 第2部分:擰緊型

  http://www.13house.cn/biaozhun/061086.html

3、ISO法蘭

  ISO法蘭和配管可用于從大氣壓到高真空,經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈,可以承受150℃烘烤。

  ISO法蘭常用的兩種形式是ISO-KISO-F

  ISO-K和ISO-F真空接頭是大尺寸的真空接頭,公稱直徑尺寸包括:DN 63, 100, 160, 200, 250, 320, 400, 500 和630

  制造標準包括:DIN 28404 ,ISO 1609

  可應用在要求真空度高達10-8 mbar的場合。

  法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等

  法蘭通常為304、316不銹鋼等

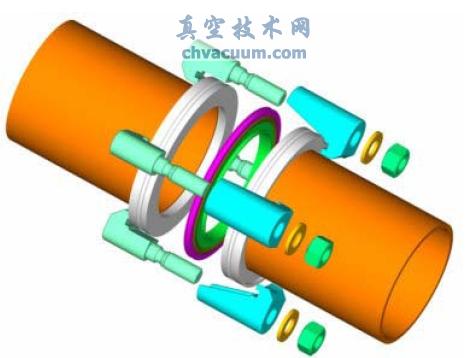

  a、ISO-K真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成,見下圖。

ISO-K真空接頭

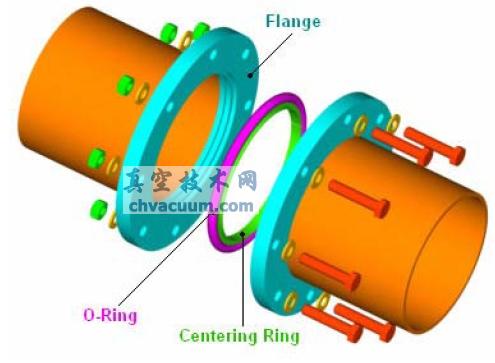

  b、ISO-F真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成,與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。

ISO-F真空接頭

ISO法蘭適用真空標準:

  JB/T 1090-1991 J型真空用橡膠密封圈型式及尺寸

  http://www.13house.cn/biaozhun/061101.html

  JB/T 109l-1991 JO型和骨架型真空用橡膠密封圈型式及尺寸

  http://www.13house.cn/biaozhun/061102.html

  JB/T 1092-1991 O型真空用橡膠密封圈型式及尺寸

  http://www.13house.cn/biaozhun/03745.html
