利用自制實驗教學用的磁控直流輝光等離子體實驗裝置，如圖1所示1，為我校理學院二年級學生開設研究性的實驗課。旨在培養學生從事科學實驗研究的動手能力。我們采取在學生初步掌握該實驗裝置放電方法后，由學生自己調研確定研究課題，這樣每組同學的實驗研究?jī)?nèi)容都不相同，基本上集中在下列幾方面：

　　1、最佳的放電條件探索，內容包括：探索起輝電壓與氣體壓強之間的關系；中心截面徑向不同位置電子密度隨氣體壓強之間的關系。

　　2、直流輝光等離子體放電特性，內容包括：等離子體參數與氣體壓強的關系；在不同的壓強下放電電子密度的空間分布；

　　3、磁場對等離子體約束效果研究，內容包括：磁場對等離子體空間分布的影響--不同位置電子密度與約束磁場強度之間的關系。

實驗裝置：

　　實驗裝置如圖1所示，有一個半徑 R=15cm 球形玻璃泡制成的真空放電室，在真空室內相對安裝兩只半徑為2.5cm 的圓形平板電極，在裝置兩端放置兩只磁場線圈，一臺抽速為 2L/s 的機械泵為系統真空抽氣，極限真空度為 0.6pa，通過針閥充入Ar氣，壓強在0.6-300pa 之間可調，靜電探針診斷測量系統布置在垂直的中心截面上，并可徑向移動。

　　兩只磁場線圈串聯連接，由同一個電源供電。通過改變相互之間的接線方式來改變磁場位形。如果線圈供電電流由兩只線圈同名端入，磁場位形如圖2a 所示，通過改變流經線圈電流的大小中心磁場強度可在 0-1kGz 之間可調； 如果電流由兩只線圈異名端入，磁場位形如圖 2b所示。

實驗內容：

1、探索系統最佳的放電條件：

　　為了確定運行控制參數范圍，做了以下兩個實驗：Ar 氣起輝實驗：在不同氣體壓強下，改變放電壓直至起輝放電，并記錄最低的起輝電壓，因此可以得到該裝置起輝電壓隨氣體壓強變化關系，以便得到獲取等離子體最佳氣體壓強條件;在不同位置測量電子密度與氣體壓強之間的關系：在穩定放電的情況下，固定放電電壓，給靜電探針加 50V 電壓，調節氣體壓強直至放電終止。在不同氣壓下記錄靜電探針電流，該電流為電子飽和流，它的大小代表了電子密度的大小，從而得到電子密度（電子飽和流）與氣體壓強的關系；

2、電子密度的徑向分布：

　　穩定放電情況下，在各種不同的氣體壓強條件下，用靜電探針在不同徑向位置測量電子飽和流，從而得到電子密度（電子飽和流）的徑向分布。

3.電子密度隨約束磁場強度的改變：

　　磁場線圈電流由同名端接入，改變線圈電流的大小，用靜電探針在不同的徑向位置測量電子飽和流，從而得到電子密度（電子飽和流）隨約束磁場強度的變化。 磁場線圈電流由異名端接入，改變線圈電流的大小，用靜電探針在不同的徑向位置測量電子飽和流，從而得到電子密度（電子飽和流）隨約束磁場強度的變化。

實驗結果

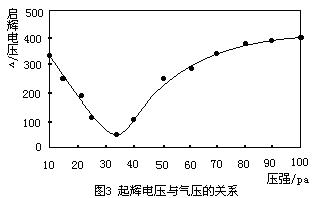

　　圖3為起輝電壓與氣體壓強之間的關系，壓強為 10pa 時起輝電壓為330V，氣壓較低時，起輝電壓比較高，隨著氣壓的上升，起輝電壓逐漸下降，當氣壓上升到34pa起輝電壓降至不到100  V 為最低，隨后起輝電壓又隨著氣壓的上升而升高；

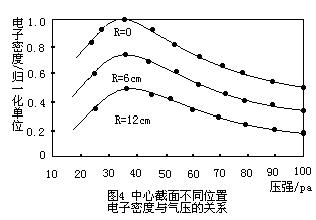

　　圖4在不同空間位置電子密度與氣體壓強之間的關系，在氣體壓強較低時，電子密度較低，隨著氣壓的上升，電子密度逐漸上升，氣壓上升到 34pa時電子密度上升至最高，隨后電子密度又隨著氣壓的升高而下降； 圖 4 是在裝置放電起輝之后，把放電壓固定在 280V，改變氣壓而得到的實驗結果，與圖3有明顯的對應關系， 34pa起輝電壓最低，而在相同的放電壓下在該壓強下可以獲得最高的電子密度，表明此時放電最強烈，也就是說該磁控直流輝光等離子體實驗裝置最佳放電條件為34pa。

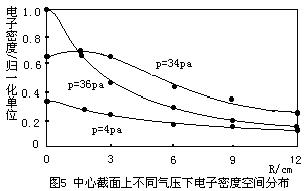

　　圖5 為在穩定放電情況下，氣體壓強分別為 36、22、4pa 時，電子密度 ne的徑向分布，氣壓高時中心電子密度最高，隨著半徑的增加電子密度逐漸下降，邊緣電子密度最低；氣壓較低時中心電子密度已不是最高了，密度最高處略偏離中心，隨后隨著半徑的增加電子密度逐漸下降，邊緣電子密度最低；氣壓降至 4pa 時，電子密度幾乎降低一個數量級，而邊緣電子密度保持原數值不變。氣壓高時空間放電的范圍小，氣壓低時空間放電的范圍大，這是因?yàn)闅鈮焊邥r(shí)中性粒子密度高，電子與中性粒子的碰撞頻率高，電子擴散范圍��；氣壓低時中性粒子密度低，電子與中性粒子的碰撞頻率低，電子擴散范圍大之故。

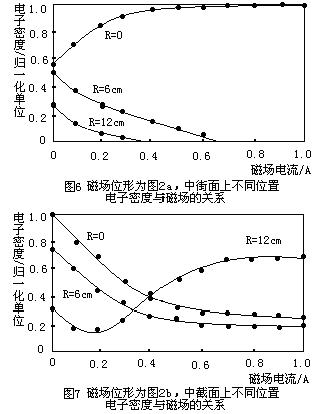

　　圖6所示在穩定放電的情況下，外加圖 2a 位形約束磁場，在不同的徑向位置上測得電子密度 ne 隨約束磁感應強度 B 的變化曲線。中心電子密度隨磁場增加而增加，邊緣電子密度隨磁場增加而減小。

　　圖7所示在穩定放電的情況下，外加圖2b位形約束磁場，在不同的徑向位置上測得電子密度 ne 隨約束磁感應強度B的變化曲線。中心電子密度隨磁場增加而減小，邊緣電子密度隨磁場增加而增加。

　　帶電粒子在磁場中受洛倫茲力的作用，圍繞磁力線作螺旋運動，帶電粒子在垂直磁場方向受到約束，即帶電粒子不能橫向穿越磁場運動。磁場位形為圖2a時，放電空間限制在以半徑為 2.5cm 兩圓電極為鼓面，以與兩電極邊緣相切的磁力線所構成的腰鼓形空間之中。隨磁場強度的增加約束效果會增強，因此中心密度隨磁場強度的增加而增加，邊緣密度隨磁場強度的增加而減小。

　　磁場位形為圖2b時， 帶電粒子被磁力線引導到實驗裝置中垂面的邊緣，因此中垂面上中心密度隨磁場強度的增加而減小，邊緣密度隨磁場強度的增加而增加。雖然中心密度隨磁場強度的增加而減小，但不會為零，原因有二：

　　1 放電特性不僅與磁場有關還與放電電場有關，帶電粒子還會沿軸向電場運動，因此中心電子密度不會為零；

　　2 如圖2b會切磁場，會切中心的磁場最小，帶電粒子沿磁力線作螺旋運動時，磁場弱的方向帶電粒子的旋轉半徑大，帶電粒子沿磁場方向運動的同時，整體還會向會切中心漂移，帶電粒子一旦到達會切中心就很難逃離該磁阱2。

結論

　　1.在該磁控直流輝光等離子體實驗裝置上，用 Ar 氣放電獲得直流輝光等離子體存在最佳放電壓強 34pa，在此壓強下起輝電壓最低，同時可以獲得電子密度最高的等離子體；

　　2.電子密度的空間分布隨氣體壓強的不同而發生改變，密度中心隨壓強降低逐漸向外擴展，隨中性粒子密度的減小，電子與中性粒子碰撞機會減小，碰撞頻率減小，等離子體擴散范圍大；

　　3.隨磁場強度的增加約束效果會增強，因此中心密度隨磁場強度的增加而增加，邊緣密度隨磁場強度的增加而減小。

　　4.中心電子密度隨磁場的增加而減小， 邊緣電子密度隨磁場的增加開始稍有減小而后迅速增加。

　　3 和4 條說明在放電條件不變的條件下，約束磁場的作用并不能使等離子體參數得到整體提高，只會影響等離子體得空間分布。
