不同型式的膨脹節有不同位移補償功能，在管路設計中，可以根據管路的結構及壓力與通徑等參數綜合考慮給予選型。

軸向位移的補償

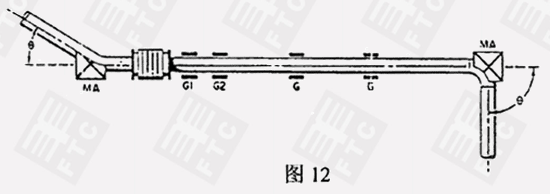

　　圖12是采用單式膨脹節吸收管線軸向膨脹的一個良好的典型實例。

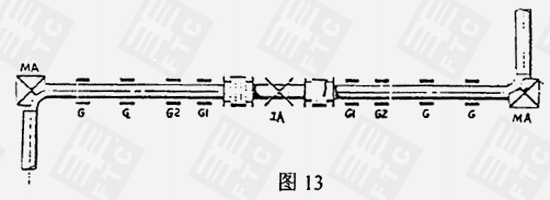

　　圖13是采用復式膨脹節吸收管線軸向膨脹的一個良好的典型實例。

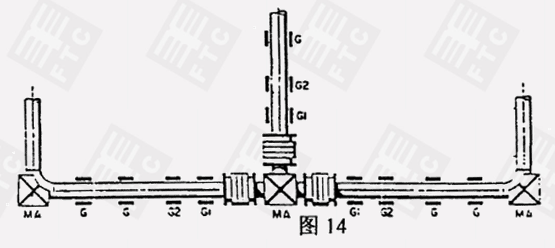

　　圖14是采用膨脹節吸收帶支管的管線的軸向膨脹的一個良好的典型實例。

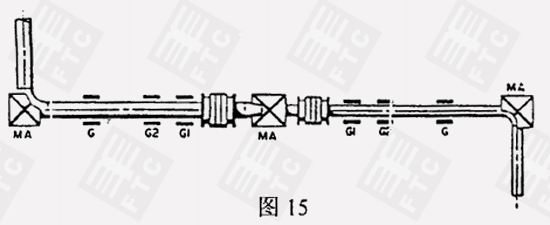

　　圖15是采用膨脹節吸收具有異徑管的管線的軸向膨脹的一個良好的典型實例。

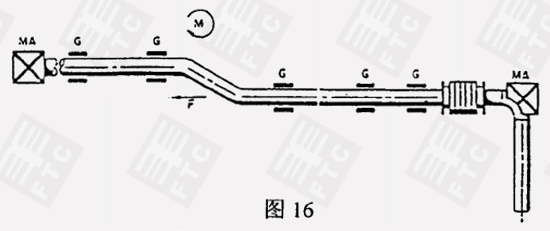

　　圖16表示一個包含“Ｚ”形管段的管線上使用膨脹節的方法。

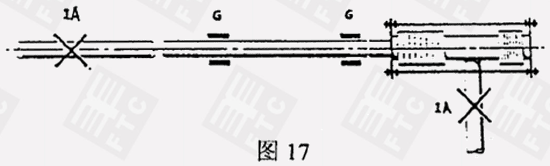

　　圖17是采用彎管壓力平衡式膨脹節吸收管線軸向膨脹的一個良好的典型實例。

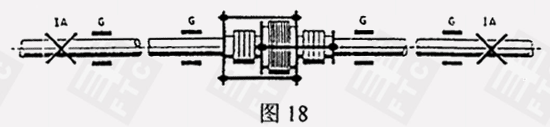

　　圖18表示如何采用直管壓力平衡式膨脹節吸收長的直管段上的軸向位移。

　　圖19是采用彎管壓力平衡式膨脹節吸收汽輪機、泵、壓縮機等設備的熱膨脹的一個良好的典型實例。膨脹節的主要作用是減小作用到設備殼體上的載荷。

對橫向位移、角位移及其組合位移的補償

　　在具有橫向位移、角位移及其組合位移的場合，正確選擇和使用膨脹節需要考慮到管道的構形、運行條件、預期的循環壽命、管道和設備的承載能力、可用于支承的結構物等多種因素。在某些情況下，可能有幾種膨脹節都適合同一項應用，這時可以單純根據經濟性來考慮選擇哪一種。然而，更為常見的是在各種可行的設計之中，應考慮到這一種或那一種具有獨到之處，特別適合在某些特定的場合下使用。

(1) 單式膨脹節

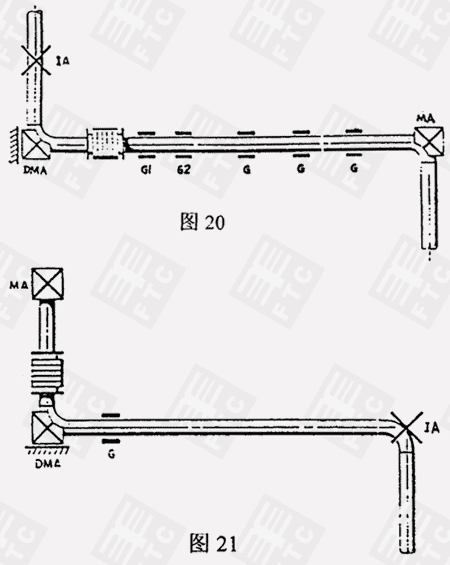

　　圖20、圖21是采用單式膨脹節吸收軸向與橫向組合位移的典型實例。

　　圖22，圖23將圖21中膨脹節兩端的主固定支架改換為連桿。
