采用考慮面電流分布的螺旋帶模型計算行波管的冷測參數,基于三維場論模型,通過粒子模擬方法求解空間電荷場的數值解,開發出專業的行波管高頻結構互作用代碼,計算了一種動態漸變技術(DVT) 的C 波段超高電子效率行波管,電子效率達到42% ,分析其調幅調幅(AM/AM) 和調幅調相(AM/PM) 的非線性特征,結果與文獻報導結果具有很高的一致性,并給出了電子能譜結構和降壓收集極分析圖,為多級降壓收集極的設計提供精確的三維電子軌跡和分析依據。

　　行波管的電子效率通常在30%以下,考慮到信號的非線性特征,行波管的實際電子效率在25%以下。近年來,隨著對行波管互作用理論研究的深入及計算機技術的發展,結合制管經驗和優化算法,行波管的電子效率和非線性指標有了很大提高。最具代表性的是美國開發的CHRISTINE互作用程序套件,使得行波管的綜合指標得到很大提高,并成為了新的設計標準程序。

　　本文基于三維場論模型,采用與CHRISTINE3類似的等離子體粒子模擬算法計算空間電荷場,開發出半解析半粒子模擬的非線性互作用程序,研究了一種動態漸變技術的C 波段行波管,進一步深化了線性跳變和漸變的設計思想,控制電子的群聚在輸出端達到理想的群聚狀態,并且采用正同步條件補償了由于負跳變引起的相位失真,飽和電子效率達到42% ,具有良好的非線性特征,與文獻報道具有很好的一致性,驗證了程序的可靠性,并分析了互作用后的電子能譜結構,為多級降壓收集極提供關鍵設計參數。

1、研究內容

1.1、冷測計算模型

　　采用Chebyshev 多項式計算螺旋線面電流,去除均勻面電流假設,如圖1 中夾持桿向分層結構,經過復雜的推導得出色散關系

　　其中, J_ξl和J_ηl是Chebyshev 多項式的展開系數,M 為系數矩陣。

圖1 　螺旋帶模型的徑向等效與分層示意圖

　　第n 次空間諧波的耦合阻抗

　　其中, E¹_zn (r) 為第1 層中n 次空間諧波電場的縱向分量, Pr 為總功率流。在三維程序中需要考慮交流磁場對互作用的影響,第n 次空間諧波的耦合磁導納

　　其中, H¹_zn (1) 為第1 層中n 次空間諧波磁場的縱向分量, Pr 為總功率流。

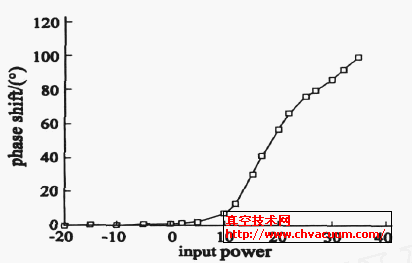

　　的增益變化也能清晰的看出,在線性區,小信號增益在38dB ,進入非線性區,增益迅速下降。圖9 給出了調幅調相(AM/ PM) 的計算結果,從該圖中看出電場相位隨著輸入信號的變化,在10dBm 處,相移6. 8度,已經開始進入非線性區,隨著輸出功率的增加,相移迅速增加,飽和功率處相移在56. 7 度。為了考慮信號的線性特征,減小相移對整機信號的影響,通常選取相移在40 度以下,輸出增益從飽和區下調3dBm左右。因此,在設計高效率通信行波管時,為了兼顧整管的效率和線性度,高頻系統的設計至關重要,這里給出的螺旋線的互作用的計算具有很好的參考價值。

圖9 　調幅調相(AM/ PM)　　圖10 　互作用后的電子能譜圖　　圖11 　多級降壓收集極收集能力分析圖

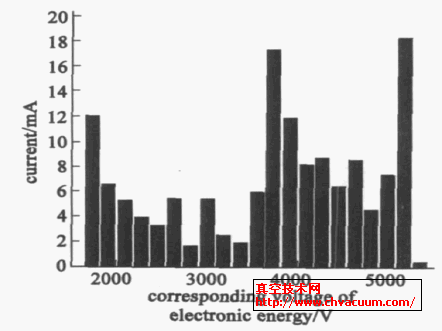

　　為提高行波管的總效率,采用多級降壓收集極回收互作用后的電子能量,其優化設計依賴于互作用程序計算的準確性。因此,給出精確的注波互作用后的電子軌跡和能譜分布是多級降壓收集極設計的重要研究內容和關鍵技術之一,圖10 是采用電壓電流形式互作用后電子的能量柱狀分布圖。為了更方便的將互作用后的電子能譜用于多級降壓收集極的設計,收集極電壓與收集電流的關系采用如下計算形式

　　這里, It 為電子束電流, Ii 為粒子團電流。圖11 中輸入15dBm ,輸出功率158W,相移29 度,飽和位置123mm ,增益37dB ,截獲電流為零,大部分的電子的能量減少,少部分電子的能量增加,電磁波得到放大。從圖中可看出一級降壓的極限降壓為1600V ,超過此電壓,收集極出現返流。

　　限于篇幅，文章第二、三章節的部分內容省略，詳細文章請郵件至作者索要。

4、結論

　　基于場論模型建立螺旋線行波管多頻三維非線性自洽方程,采用等離子體粒子模擬的方法研究行波管中的空間電荷場,開發出半解析半粒子模擬的互作用程序。計算了一種采用動態漸變技術的超高電子效行波管,包括冷測參數及AM/AM 和AM/PM 非線性特征,并為多極降壓收集極的設計提供了分析圖和輸出互作用后的電子能譜。
