最近，非常多同學來信，希望能出一些中望CAD制圖的教程。

　　那么問題就來了，有的小伙伴希望能出比較困難的，看起來就不一般的功能和技巧使用。

　　但更多的，是希望能提供一些基礎教程，甚至是從軟件的基本認識，簡單繪圖命令開始。

　　事實上，入門教程對大多數新手小伙伴來說還是非常重要的，從上一期介紹簡單繪圖命令的文章就可以看得出來，今天繼續更新相關內容。

1、PL多段線

　　上期已經提及過，今天補充一個畫圓弧的小知識。

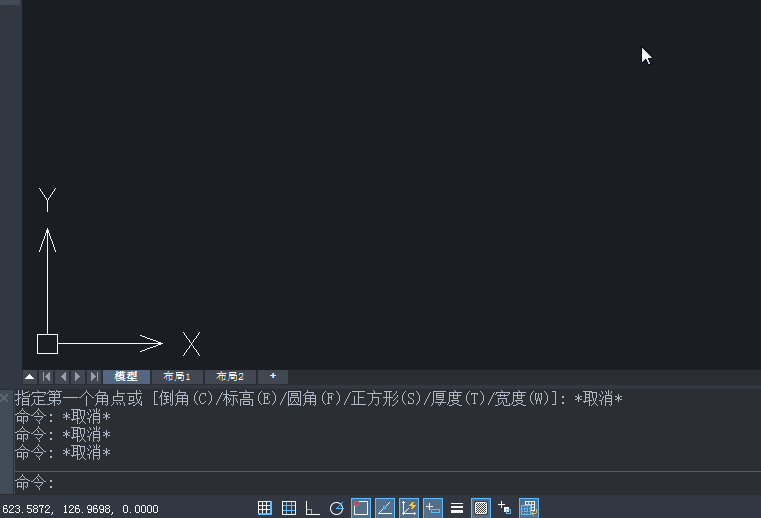

　　多段線可以接圓弧，而且可以指定圓心，具體操作如下：

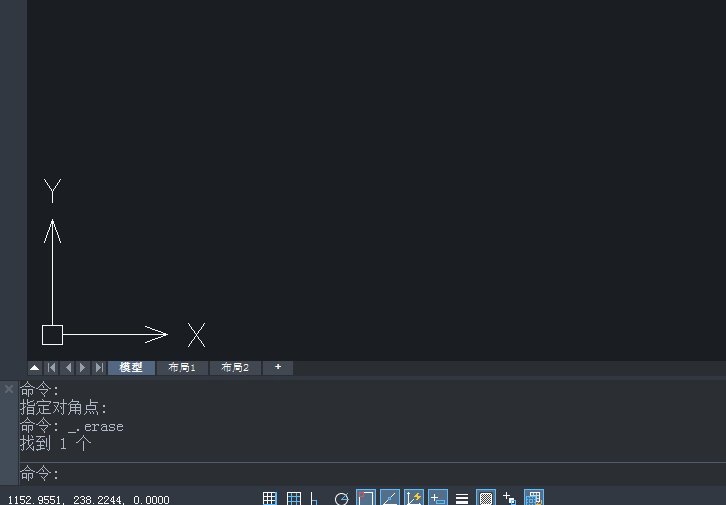

　　另外，圓弧也可以指定點畫，操作如下：

2、REC矩形

　　畫矩形，這里介紹兩種

　　倒角和圓角

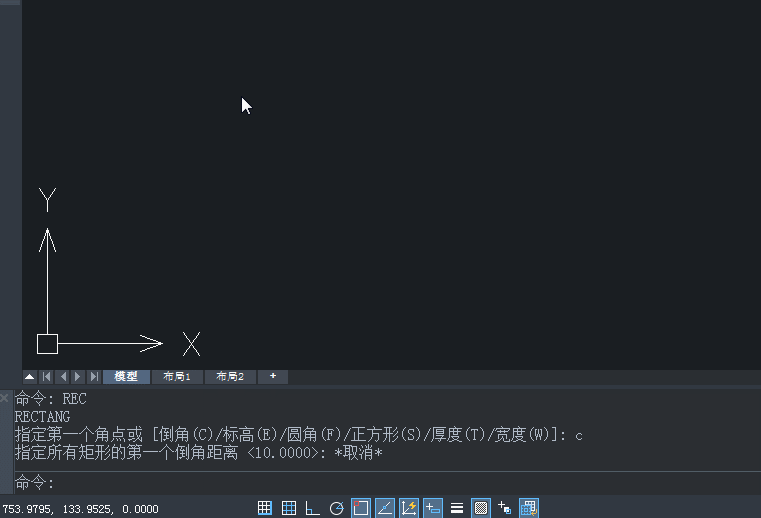

　　可以預先設定要畫的矩形的圓角和倒角，這里顯示叫做圓角/倒角模式。

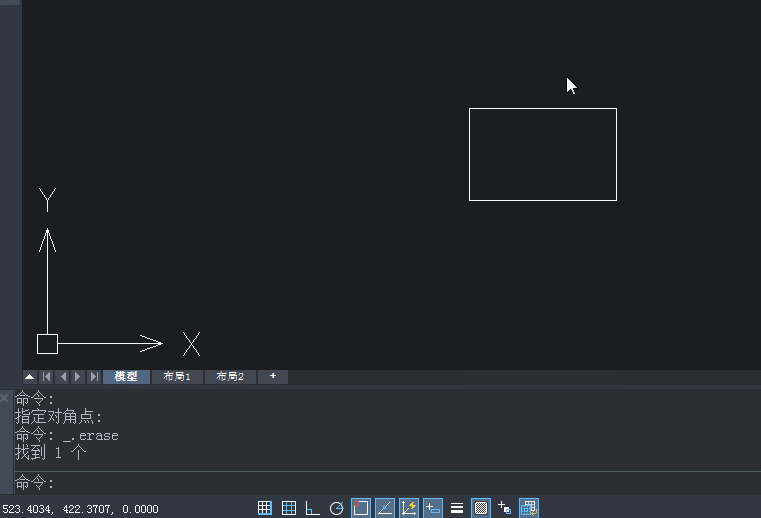

　　這樣設定后，接下來REC命令下所有矩形，都會默認為有圓角或者倒角。

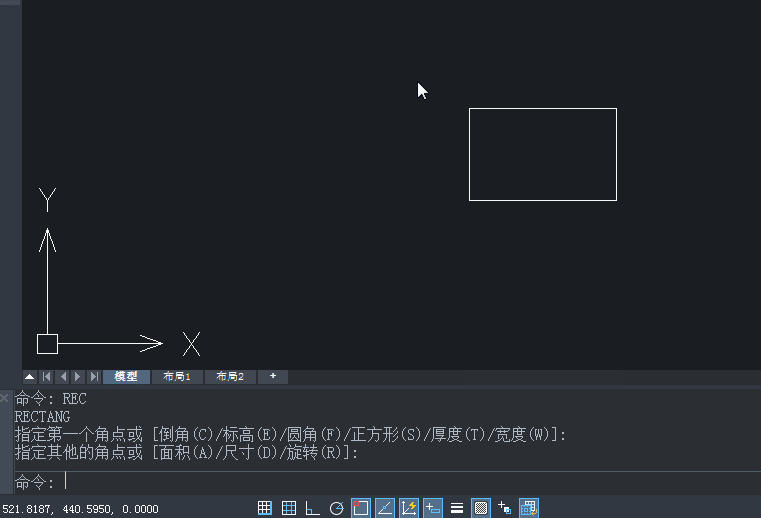

　　另外一種是厚度T，可以賦予所畫矩形一個固定厚度，這樣接下來畫的矩形也會在默認的厚度模式下，有三維屬性。

3、SPL樣條曲線

　　這些不規則的線條都有什么作用的呢?

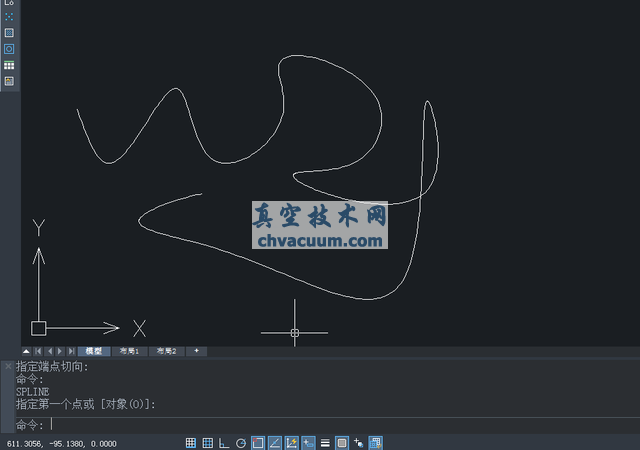

　　一般用作生成地形圖的地形線、局部剖面的分界線等等。

　　可以用坐標讓它變得規則起來。

4、HELIT螺旋線

　　螺旋線主要分為這幾個部分，外圈圓的直徑、內圈圓的直徑、圈數以及圈高。

　　這些參數基本上可以從字面上理解，而圈高則有必要解釋一下，其值必須為正且非零。

　　螺旋線也可以當作波浪線來用，如下圖

　　這里選擇切換左視圖畫螺旋線，底面和頂面半徑和圈高都是10，圈數5，移動到適當?shù)奈恢眉纯伞?/p>
