　　無論是建筑行業、機械行業或者是其他行業，設計師使用CAD軟件進行設計后常常會用到表格功能。常見的表格有明細表、工序卡、圖樣目錄等形式，將項目重要數據以表格的形式插入到圖紙當中，才能最終完成出圖工作。因此CAD軟件表格功能是否強大，及是否能助力內外部數據交互，將直接影響著設計師的工作效率。

　　中望CAD作為一款致力于提高設計師繪圖效率的CAD軟件，早在以前版本就已實現表格數據的便捷導入和導出：通過“TABLE”命令創建表格、自定義表格樣式、從Excel中導入表格等，以及通過“TABLEEXPORT”命令導出*.csv通用格式表格。

　　最新版本功能當然只進不退，中望CAD 2022對原本表格功能進行了大力升級，來往下看看新版中表格功能是如何進階的吧!

打印不再煩惱：新增表格打斷功能

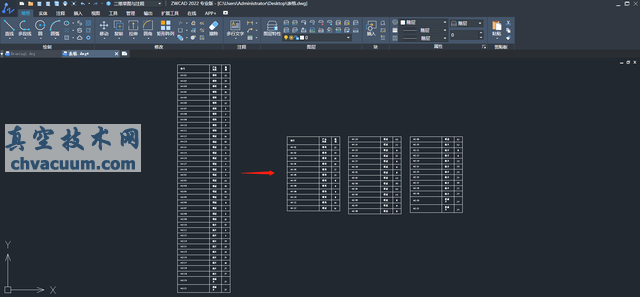

　　當設計師需要打印一些行數較多的表格時，常常因為表格太長無法打印為一面而煩惱。這時中望CAD 2022新增的表格打斷功能就完美解決了這個問題：通過表格打斷功能，我們能將長表格拆分為幾個小表格，這樣被拆分的表格就可以隨心放置在適當?shù)拇蛴》秶胁⒋蛴橐幻�。同時在橫向排列拆分表格后，也方便在同一水平線上去查找數據，提升設計體驗。

將長表格分割為多個小表格

計算能力拔升：新增插入公式、自動運算和填充功能

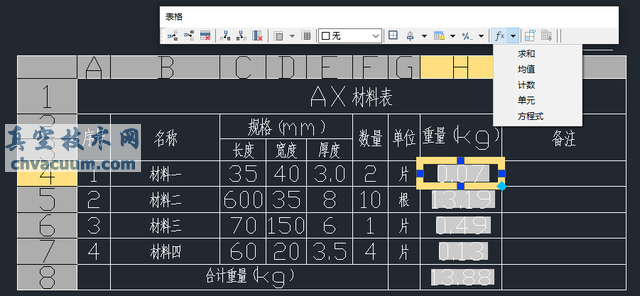

　　中望CAD 2022還支持表格插入公式功能，目前可以插入求和、均值、相乘(相乘需手動在單元格中輸入公式)等多種常用表格公式，加強了計算復雜數據的能力。操作一樣貼近Excel，非常簡單且熟悉：用戶選擇單元格后，可通過點擊表格工具欄上的公式按鈕選擇需要插入的公式，或手動輸入數值的方式，并將需要計算的數據寫入公式中，便可以計算出所需結果。同時含有公式的單元格的底色會自動填充為灰色，方便后續查看或更改公式。

支持插入求和、均值、相乘等公式

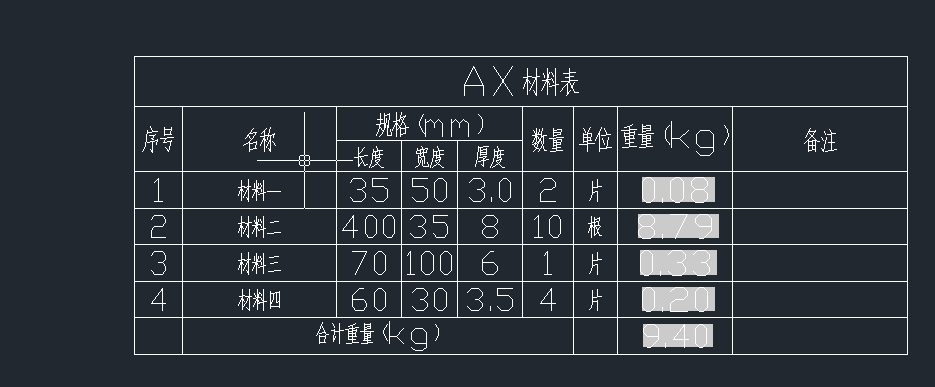

　　另外，當設計師修改與公式中相關聯的數據時，包含公式的單元格會自動重新進行運算，并更新計算結果，無需執行任何手動的操作。

修改關聯數據同步更新計算結果

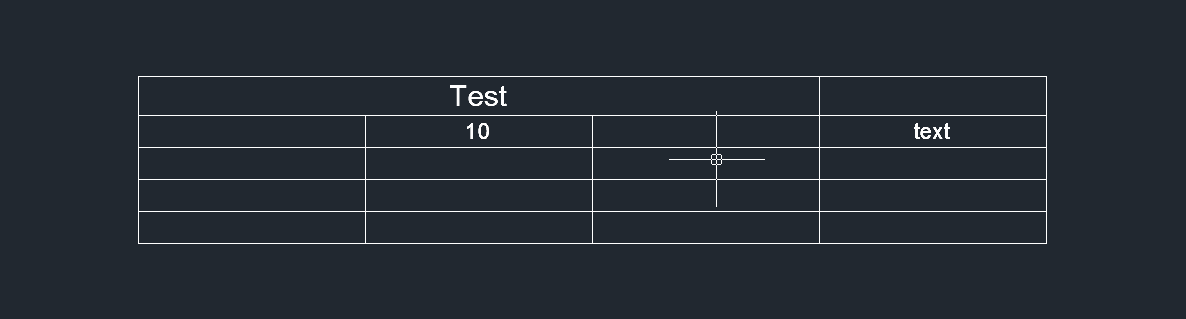

　　最后，新版還新增了自動填充功能。通過此功能，設計師可以用拖拽夾點的方式完成單元格內容的自動填充。如果單元格的內容為數字時，拖拽夾點往下或往右就會填充遞增數值，往上或往左則填充遞減數值;如果單元格內容為文字時，拖拽夾點則直接復制單元格中的內容。

通過拖拽夾點自動填充表格內容

　　上訴三種表格操作方式是不是很熟悉?沒錯!中望CAD的表格功能的操作方式與Excel相近，設計師可以零再學成本，馬上上手完成表格內容創建，直接執行一些復雜的表格計算任務，大大提高了設計師的工作效率。

內外數據交互同步：少不了強悍的數據鏈接功能

　　除了上述功能外，中望CAD 2022還增加了數據鏈接功能。這是這個版本的超級亮點之一。

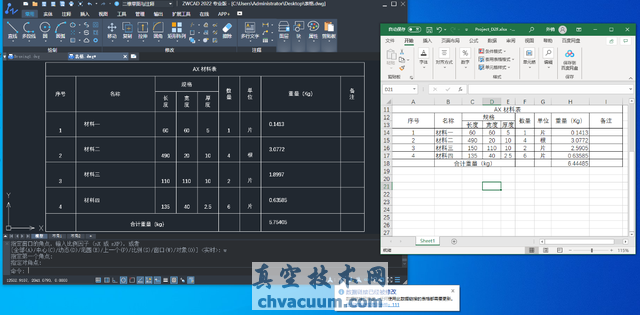

　　可以看出，數據鏈接的操作也十分簡單直觀：在“插入”菜單欄中找到并打開數據鏈接管理器，點擊“創建新的Excel數據鏈接”，輸入鏈接名稱后選擇電腦內的一個Excel文件，就基本完成了數據鏈接的創建。然后通過“TABLE”命令創建表格，在“插入表格”對話框中選中“從數據鏈接”插入表格，再選擇之前創建的數據鏈接，就實現插入表格與指定的外部表格相關聯的操作了。

　　內外部表格支持雙向同步更新。中望CAD內表格數據需要設計師右鍵單擊單元格解鎖編輯，后使用“DATALINKUPDATE”命令，即可將修改同步至外部表格數據中;當修改外部表格數據時，電腦界面右下方會自動彈出通知，單擊彈窗里的超鏈接，即可同步自動更新中望CAD內表格數據。

實現內外部表格數據同步
