在標注或修改標注，尤其是在修改別人CAD圖紙的標注的時候經常會遇到各種各樣的問題，其實主要是因?yàn)閷?duì)CAD標注參數不了解或使用不當，因此決定將標注編輯過程幾種常見的問題總結一下，并結合問題介紹一下正版CAD中標注相關的幾個重要參數。

一、為什么修改了標注樣式后標注沒有變?

　　標注的特性是由標注樣式控制的，但在有些圖紙中修改標注樣式的參數后卻發現標注沒有變化，這是為什么呢?

　　其實原因很簡單：就是這些標注被單獨修改過某些參數，這些參數就不再受標注樣式的控制。

　　比如標注樣式的字高設置是2.5，在圖中使用此樣式標注后，選中這些標注在特性面板(CTRL+1)中將字高修改成3，此時如果將標注樣式的字高修改成5，這些標注的字高仍會是3，不會再跟隨變化。

　　1、怎么知道標注的哪些參數被單獨修改過呢?

　　標注有幾十上百個參數，怎么能看看出來標注的哪個參數被單獨修改過呢?

　　方法不止一種，比如修改標注樣式的字高后，標注字高沒有變，顯然這個標注的字高是被單獨修改過的，但這種方式無法知道是不是還有其他參數被單獨修改過。

　　其實最有效的方法是查詢LI。

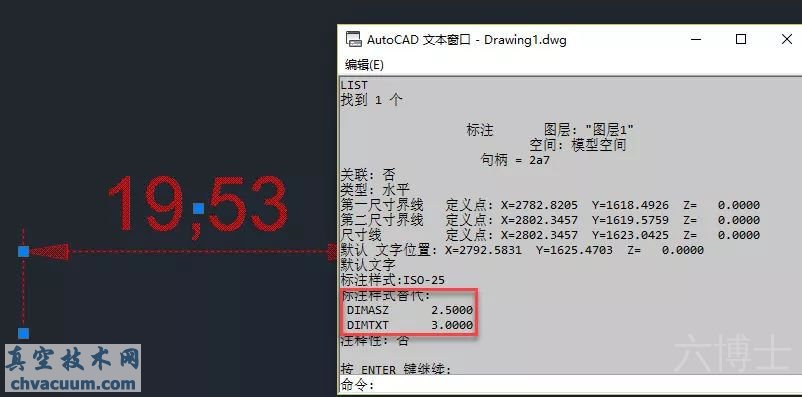

　　輸入LI，回車，選擇一個標注，回車，就可以看到標注被修改的參數，如下圖所示。

　　查詢不像特性面板列出了標注的所有參數，而只是列出了標注使用的標注樣式，以及標注被修改過的參數。在標注樣式替代下面顯示的就是標注被修改的參數，例如上圖中的標注被單獨修改過兩個參數，DIMASZ就是標注箭頭的大小，DIMTXT就是標注字高。

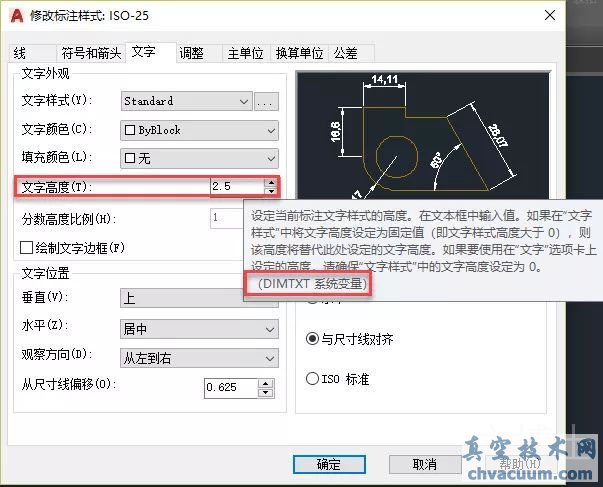

　　當然要想從查詢信息知道標注哪些參數被修改，還需要了解標注的這些變量，記不住沒有關系，可以到幫助的系統列表中去查看，常被修改的就那幾種，看幾次就記住了。在標注對話框也可以查看，高版本CAD標注對話框的提示信息中明確地告訴我們每個參數對應的變量，如下圖所示。

　　2、如何清除標注的這些替代參數?

　　之前手動通過特性面板或其他方式修改過標注的參數，后面再想修改這些參數，也只能通過手動的方式修改了，怎么能清除掉這些替代參數，恢復成由標注樣式控制呢?

　　方法也挺簡單的：

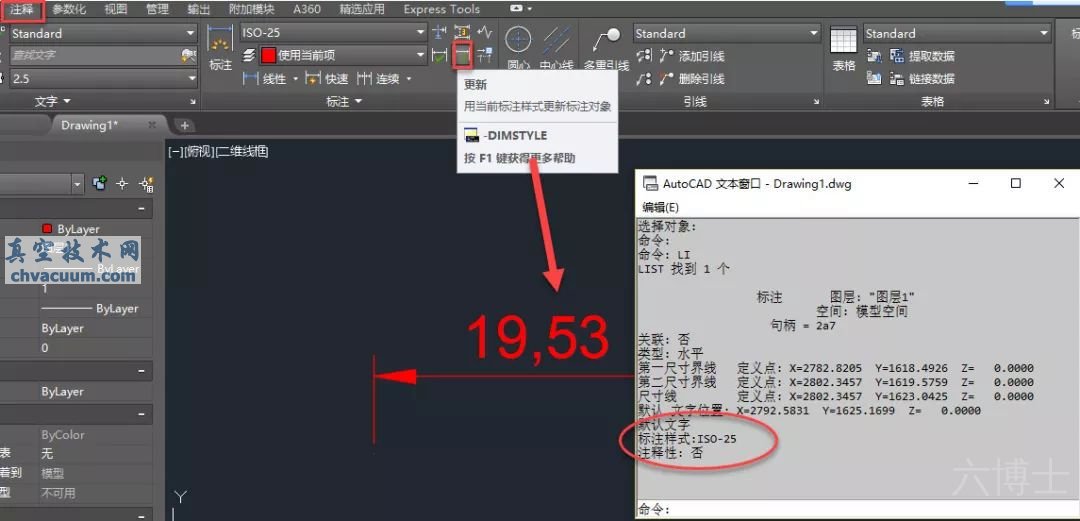

　　在標注樣式列表或標注樣式管理器中將標注樣式設置為當前樣式，在菜單或命令面板中執行更新命令，再選中要調整的一個或多個標注即可，如下圖所示。

　　從上面的提示可以看出更新的命令是-DIMSTYLE(標注樣式)，也就是標注樣式D命令的命令行模式，輸入-DIMSTYLE后回車，恢復R選項等同于更新的操作，只是在命令行操作比較麻煩，輸入R回車后還需要再回車確認一次才能選擇標注。

二、為什么測量值跟圖中標注值不一樣?

　　今天還有人在群里問類似的問題，之前也發過相關的文章專門介紹這個問題，其實總結起來就一句話：圖紙不是1:1或精確繪制的，因此人為地修改了標注尺寸。

　　測量值是當前圖面上繪制的尺寸，但標注尺寸則是可以根據需要進行修改的。修改的方式有兩種：

　　一種是直接修改尺寸的值

　　相當于用一個輸入的文字替代了標注的測量值，這種情況常見于非精確繪圖，圖形有少量誤差，于是人為修改一下尺寸值。

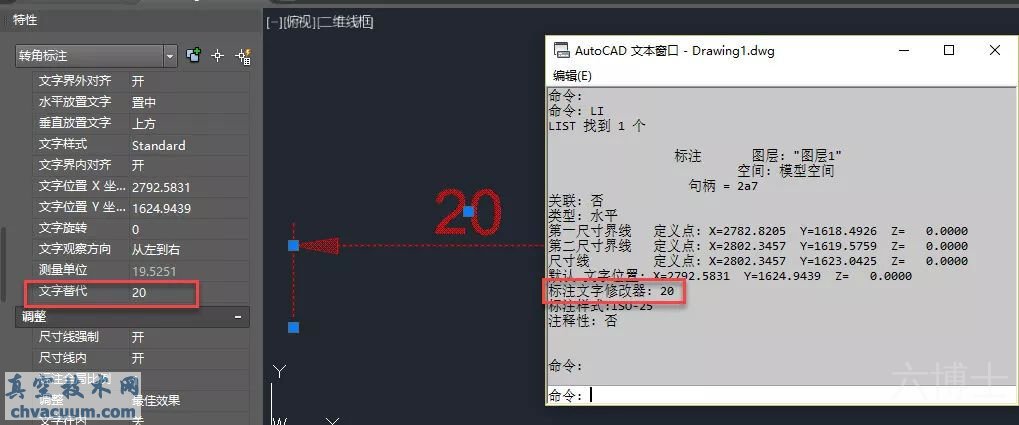

　　如果是手動修改的標注值，在特性面板(CTRL+1)或查詢LI都可以看出來，如下圖所示。

　　另一種是修改了標注或標注樣式的線性比例(或稱測量單位比例)

　　當圖形不是按照1:1繪制的時候，可以通過調整標注的比例，讓標注值等于實際尺寸。這個比例在標注樣式中叫測量單位比例，在特性面板中叫線性比例，變量是DIMLFAC。

　　其實要判斷哪種情況也很簡單，首先查看一下此標注用的標注樣式，然后將這種標注樣式設置為當前，在圖面上標注一個尺寸，看看新創建的標注是跟測量值相同，還是跟圖面的標注類似，按一定比例縮小或放大了，如果新標注跟測量值是相同的，則說明圖中標注單獨調整了比例(可以用前面說的查詢LI方法查看)，如果新標注也跟測量值不同，則是標注樣式中設置了測量單位比例(或者修改了變量DIMLFAC)

　　如果圖紙繪制不精確，那也沒有什么辦法處理了，要么重畫，要么將錯就錯了。如果圖紙是修改了測量單位比例，說明不是1：1繪圖，怎么處理就看你后續的需要了，你如果想恢復成1：1，那就縮放圖紙，將標注樣式的比例改回1;如果不想大動的話，那就按照?qǐng)D中的比例繼續繪圖和標注吧。

三、放大或縮小圖塊中的標注炸開后怎么保持原樣?

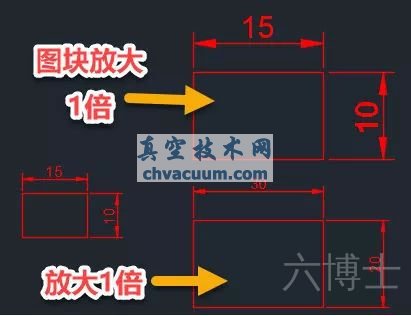

　　標注如果不在圖塊內部，無論如何縮放SC，標注箭頭大小、字高等基本特性是維持不變的，但標注的值跟隨尺寸的縮放自動更新變化。但如果標注和其他圖形一起做成圖塊，被放大或縮小后，標注就被作為圖形處理了，箭頭、文字、標注線都被放大或縮小，且標注的值卻不會變化，如下圖所示。

　　圖塊被炸開后，標注就會自動重新計算，標注就會變成跟普通圖形縮放相同的效果。

　　如果我么想保持圖塊炸開前的效果怎么辦呢?

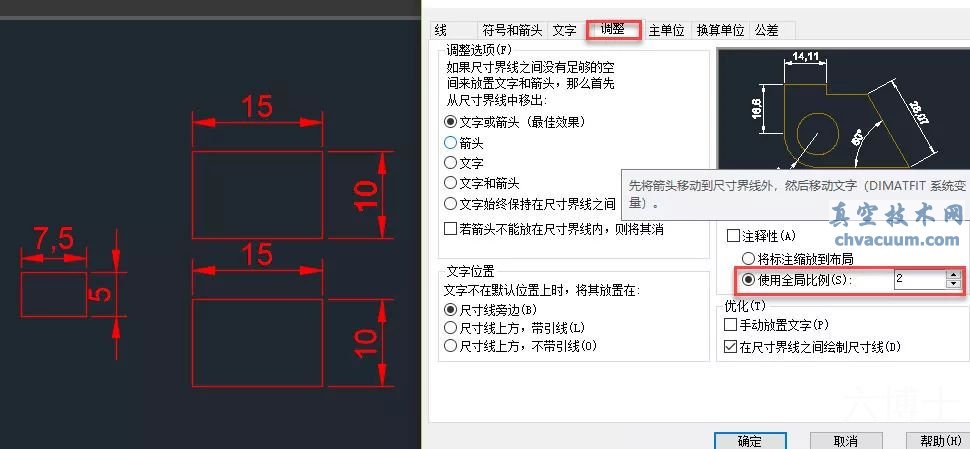

　　其實也很簡單，也就是標注值要比實際值小1倍，但標注的箭頭、文字、尺寸線就卻大一倍了，只需要將前面講過的測量單位比例設置成0.5，再將標注的特征比例設置成2就可以了，如下圖所示。

　　如果圖中其他使用此標注樣式的圖形不需要調整比例的話，我們就需要在原標注樣式的基礎創建一個新的標注樣式再調整比例并應用到炸開后的標注上。

四、為什么標注尺寸值不連續變化?

　　在圖紙中拖動標注的時候發現尺寸值不是連續變化，而是跳動變化的，比如是3的倍數或是5的倍數。遇到這種情況，可以檢查一下標注樣式主單位的舍入值。標注樣式不僅可以設置四舍五入，而且可以隨意設置舍入值，可以設置成小數，比如0.2，也可以設置成不同的整數3或5。之所以這么設置我也不清楚，不知道是因?yàn)闆](méi)有精確繪圖，還是說尺寸標注有特殊要求。

　　上面簡單介紹了幾種標注相關的常見問題和解決辦法，希望對大家有幫助。標注有很多參數，如果哪個設置不合理都有可能導致出現問題。但有些問題可能需要到其他地方找答案，比如有網友問了標注線寬設置的問題，雖然參數設置在標注樣式中，但其實并不屬于標注本身的問題。

　　還有一些問題，可能現象不一樣，但如果仔細分析，可能跟上面列舉的一些問題的原因是一樣的，比如這兩天有網友說的圖塊炸開后里面的標注箭頭變大的問題，我后面單獨寫了一下問題分析和處理的過程。希望大家遇到類似問題，也可以自己先分析一下，解決不了的時候，再給我留言或發消息。
