JB/T 8107-1999 容積真空泵振動測量方法

2009-07-08 全國真空技術標準化技術委員會 真空技術網整理

JB/T 8107—1999 容積真空泵振動測量方法

Methods of measurement for mechanical vibation of positive–displacement vacuum pumps

前言

國家標準GB 7773—87《變?nèi)菡婵毡谜駝?dòng)測量方法》在1995 年調整為行業標準JB/T 8107—95《變?nèi)菡婵毡谜駝?dòng)測量方法》，本標準是對其進行的修訂。修訂時，對原標準作了編輯性修改，主要技術內容沒有改變。

本標準非等效采用國際標準ISO 2372：1974《轉速為10~200 s-1 的機器機械振動—規定評價標準的基礎》。

本標準自實施之日起代替JB/T 8107—95。

本標準的附錄A 是提示的附錄。

本標準由全國真空技術標準化技術委員會提出并歸口。

本標準起草單位：沈陽真空技術研究所。

本標準主要起草人：李玉英、李春影。

本標準于1987 年首次發布。

1、范圍

JB/T 8107—1999 容積真空泵振動測量方法標準規定了容積真空泵振動的測量方法。

JB/T 8107—1999 容積真空泵振動測量方法標準適用于極限壓力低于100 Pa，并能直接向大氣空間排氣的容積真空泵（以下簡稱泵）的機械振動測量。

2、引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

JB/T 7266—1994 容積真空泵性能測量方法

3、測量的量

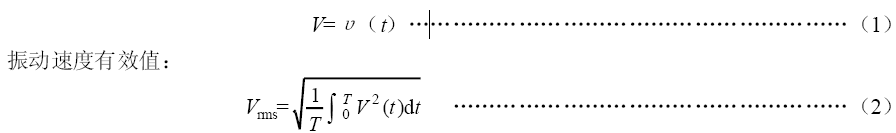

主要測量頻率在2~1000 Hz 范圍內，以泵的機械振動速度有效值為表征的振動烈度。振動速度有效值可由平方檢波特性的儀器直接測量并顯示。在規定的測點和方向上測得的最大值，表征泵的振動烈度。泵的振動不是單一的簡諧振動，而是由幾個不同頻率的簡諧振動復合而成的周期振動或準周期振動。若振動周期為T(mén)，振動速度為時間t 的函數：

當泵的振動由幾個不同頻率（ ωj，j=1，2……n）的簡諧振動復合而成時，根據頻譜分析，其位移幅值為sj，速度幅值為υj，加速度幅值為aj，j=1、……n，則表征振動烈度的相應的速度有效值可用式（3）計算：
