1 范圍

     本標準規定了各類通用閥門的標志內容、標記式樣、標記方法和尺寸、閥門的涂漆顏色。

     本標準適用于各類通用閥門。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。GB/T12220通用閥門標志（GB/T12220—1989，idt ISO 5209：1977）

3 標志和標記方法

3.1 標志的內容

       閥門承壓閥體的外表面，應按GB/T 12220標準的規定標注永久性的標志，標志內容應有閥門的通徑、壓力代號或工作壓力代號、材料牌號或代號、制造廠名或商標，爐號（鑄造閥門）：有流向要求的閥門應標注介質流向的箭頭。

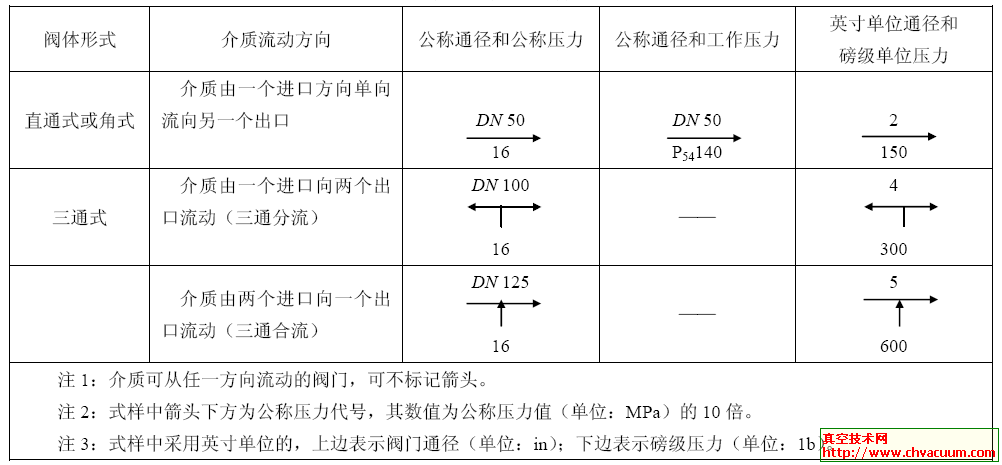

表1 標記式樣

3.2 標志的標記方法

3.2.1 閥體采用鑄造或壓鑄方法成形的，其標志應與閥體同時鑄造或壓鑄在閥體上。

3.2.2 當閥體外形由模鍛方法成形的，其標志除與閥體同時模鍛或壓鑄形成外，也可采用壓印的方法標記在閥體上。當閥體外形采用鍛件加工、鋼管或鋼板卷制焊接成形的，其標志除采用壓印的方法形成外，也可采用其他不影響閥體性能的其他方法。

3.3 標志的標記式樣

公稱通徑數值標注、壓力代號或工作壓力代號、流向標志，應按表1 規定的組合樣式，公稱通徑數值標注在壓力代號上方。

3.4 標志的標記位置

3.4.1 標志內容，應標注在閥體容易觀看的部位。標記應盡可能標注在閥體垂直中心線的中腔位置。

3.4.2 當標志內容在閥體的一個面上標注位置不夠時，可標注在閥體中腔對稱位置的另一個面上。

3.4.3 標志應明顯、清晰，排列整齊、勻稱。
