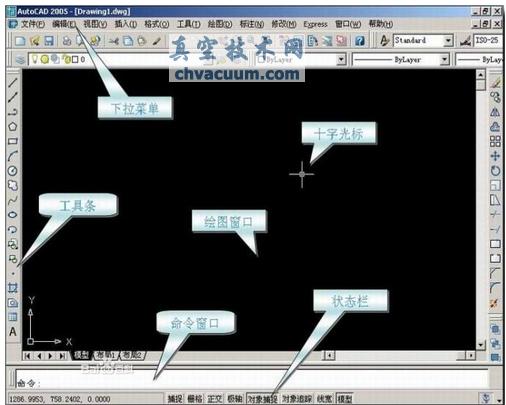

AutoCAD工作界面

CAD常用快捷鍵：一級快捷鍵

　　A: 繪圓弧

　　B: 定義塊

　　C: 畫圓

　　D: 尺寸資源管理器

　　E: 刪除

　　F: 倒圓角

　　G: 對相組合

　　H: 填充

　　I: 插入

　　S: 拉伸

　　T: 文本輸入

　　W: 定義塊并保存到硬盤中

　　M: 移動

　　X: 炸開

　　V: 設置當前坐標

　　U: 恢復上一次操做

　　O: 偏移

　　P: 移動

　　Z: 縮放

CAD常用快捷鍵：二級快捷鍵

　　AA: 測量區域和周長

　　AL: 對齊

　　AR: 陣列

　　AP: 加載*lsp程系

　　AV: 打開視圖對話框

　　SE: 打開對相自動捕捉對話框

　　ST: 打開字體設置對話框

　　SO: 繪制二圍面( 2d solid)

　　SP: 拼音的校核

　　SC: 縮放比例 (scale)

　　SN: 柵格捕捉模式設置

　　DT: 文本的設置

　　DI: 測量兩點間的距離

　　OI：插入外部對相

　　3a : 三維陣列

　　3f : 畫石頭線

　　3p : 整體線段

　　aa : 面積

　　al : 對齊

　　ar : 陣列

　　bh : 邊界填充

　　bo : 創建邊界

　　br : 打斷

　　ch : 特性面板

　　co(cp) : 復制

　　dc : 設計中心

　　di : 量距離

　　do : 實圓環

　　dr : 顯示順序

　　ds : 草圖設計

　　dt : 文字輸入器

　　dv : 相機

　　DLI：DIMLINEAR(直線標注)

　　DAL：DIMALIGNED(對齊標注)

　　DRA：DIMRADIUS(半徑標注)

　　DDI：DIMDIAMETER(直徑標注)

　　DAN：DIMANGULAR(角度標注)

　　DCE：DIMCENTER(中心標注)

　　DOR：DIMORDINATE(點標注)

　　ed : 文字修改

　　el : 橢圓

　　ex : 延伸

　　he : 填充修改

　　hi(ctrl+z): 重新生成

　　me : 定距等分

　　mi : 鏡像

　　ma : 格式刷

　　ml : 雙線

　　mo : 特性

　　mt : 文字格式

　　pl : 多段線

　　re : 重新生成

　　ro : 旋轉

　　rr : 渲染

　　sc : 比例縮放

　　st : 文字樣式

　　tb : 插入表格

　　tr : 剪切

　　xl : 構造線

CAD常用快捷鍵：三級快捷鍵

　　cha : 倒直角

　　dal : 斜線標注

　　dan : 角度標注

　　dba : 層級標注

　　dce : 標注圓心

　　dco : 連續標注

　　ddi : 直徑標注

　　ded : 編輯標注

　　div : 定數等分

　　dli : 直線標注

　　dra : 半徑標注

　　le : 快速引線

　　len : 延長

　　pol : 多邊形

　　reg : 創面域

　　spl : 樣條曲線

　　F1: 獲取幫助

　　F2: 實現作圖窗和文本窗口的切換

　　F3: 控制是否實現對象自動捕捉

　　F4: 數字化儀控制

　　F5: 等軸測平面切換

　　F6: 控制狀態行上坐標的顯示方式

　　F7: 柵格顯示模式控制

　　F8: 正交模式控制

　　F9: 柵格捕捉模式控制

　　F10: 極軸模式控制

　　F11: 對象追蹤式控制

　　Alt+F8:宏

　　Alt+F11:打開Visual Basic編輯器

　　Ctrl+A:全部選擇

　　Ctrl+B: 柵格捕捉模式控制(F9)

　　Ctrl+C: 將選擇的對象復制到剪切板上

　　Ctrl+F: 控制是否實現對象自動捕捉(f3)

　　Ctrl+G: 柵格顯示模式控制(F7)

　　Ctrl+J: 重復執行上一步命令

　　Ctrl+K: 超級鏈接

　　Ctrl+N: 新建圖形文件

　　Ctrl+M: 打開選項對話框

　　Ctrl+0: 清除屏幕

　　Ctrl+1: 打開特性對話框

　　Ctrl+2: 打開圖象資源管理器

　　Ctrl+3: 打開工具選項板

　　Ctrl+6: 打開數據庫連接

　　Ctrl+O: 打開圖象文件

　　Ctrl+P: 打開打印對說框

　　Ctrl+S: 保存文件

　　Ctrl+U: 極軸模式控制(F10)

　　Ctrl+v: 粘貼剪貼板上的內容

　　Ctrl+W: 對象追 蹤式控制(F11)

　　Ctrl+X: 剪切所選擇的內容

　　Ctrl+Y: 重做

　　Ctrl+z：取消上一個操作
