在AutoCAD 中繪制裝配圖一般有直接繪制和“拼裝法”繪制兩種方法，直接繪制裝配圖作圖過程繁雜，“拼裝法”繪制裝配圖在“自下而上”的設計過程中，可以大大減少繪圖工作量，提高設計效率。文中舉例說明在AutoCAD 中利用“拼裝法”繪制裝配圖常用的五種方法，并詳細介紹了每種方法的操作步驟。

　　1、引言

　　在AutoCAD 中繪制裝配圖通常有兩種方法：一種是直接利用繪圖及圖形編輯命令，按手工繪圖的步驟，結合“對象捕捉”、“極軸追蹤”等輔助繪圖工具繪制裝配圖，這種方法不但作圖過程繁雜，而且容易出錯，只能繪制一些比較簡單的裝配圖。另一種是“拼裝法”，即：先繪出各零件的零件圖，然后將各零件以塊或復制粘貼的形式拼裝在一起，構成裝配圖。

　　2、基于“設計中心”拼裝裝配圖

　　下面以圖1 夾線體裝配圖為例，介紹利用“拼裝法”繪制裝配圖的步驟，組成該裝配體的各零件圖如圖2 所示。設計中心是AutoCAD 提供的一個與Windows 資源管理器類似的直觀高效工具，通過它用戶可以瀏覽、查找、預覽、管理、利用和共享AutoCAD 圖形，提高圖形管理和圖形設計的效率。下面以圖2 所示夾線體零件圖為例拼畫夾線體裝配圖。

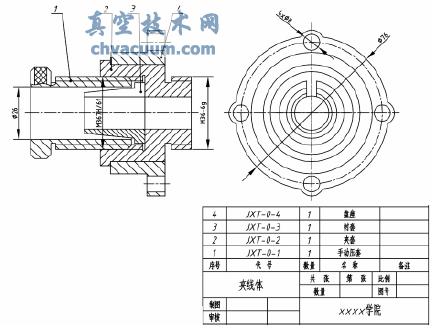

圖1 夾線體裝配圖

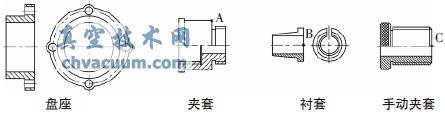

圖2 夾線體零件圖

　　(1)為繪制好的零件圖建立一個新的文件夾“夾線體”。在【標準】工具欄中單擊【設計中心】按鈕，啟動【設計中心】窗口，在文件夾列表中找到“夾線體”的存儲位置，在內容區選擇“盤座.dwg”文件，單擊鼠標右鍵，選擇快捷菜單中的【在應用程序中打開】命令，打該文件，凍結標注尺寸圖層、刪除圖框、標題欄等內容，并另存為“夾線體裝配圖”。

　　(2)在內容區選擇“夾套.dwg”,單擊鼠標右鍵，選擇快捷菜單中的【插入為塊】命令，在隨后打開的“插入”對話框中，在“插入點”選項區域和“旋轉”選項區均選擇“在屏幕上指定”復選框，在“比例”選項區域中選擇“統一比例”復選框，單擊“確定”按鈕，彈出“塊-重新定義塊”對話框，單擊【否】按鈕，設置插入基點為A，如圖2 所示，從而將“夾套.dwg”以圖塊的形式插入到“夾線體裝配圖”中，為保證裝配準確，應充分利用對象捕捉功能。將插入的塊分解，修改圖形使之滿足裝配圖的要求。

　　(3)使用相同的方法插入“襯套.dwg”和“手動壓套.dwg”零件。插入”襯套.dwg“零件時要注意，該圖形要先分解，再將兩個視圖分別移動到需要的位置。分解塊、修改圖形后效果如圖1 所示。

　　7、結語

　　CAD制圖 有著與手工繪圖不可比擬的優勢，不僅便于修改，而且在掌握技巧的同時可以減少繪圖的工作量。以上所述繪制裝配圖的5 種方法是筆者多年繪圖經驗的總結，讀者可以根據自己的操作習慣選擇使用。
