將常用的制冷設備和制冷元器件，或者是某些常用的固定不變的成分建立成塊，并分別用WBLOCK 命令把它們保存成塊文件，再將這些塊文件存入某個子目錄中，構成常用元器件庫。在制冷原理圖的繪制時，通過工具選項板直接使用。一方面簡化了操作，大大減少了重復繪制相同圖形的次數，加快了編輯速度;另一方面統一了符號，使得圖形更加美觀。

　　隨著AutoCAD 軟件的發展，其在各行各業中的應用日益廣泛，無論在制冷行業的工作還是學習中，制冷系統原理圖的繪制都由計算機繪圖逐漸代替手工繪圖。根據以往的制冷系統原理圖分析發現，某些設備和器件在圖中出現的頻率很高，或者說不同的制冷系統相同部件重復使用的現象很普遍。將常用的制冷設備和制冷元器件，或者是某些常用的固定不變的成分建立成塊，并分別用寫塊命令把它們保存成塊文件，再將這些塊文件存入某個子目錄中，構成常用元器件庫。在制冷原理圖的繪制時，通過工具選項板直接使用，一方面，簡化了操作，大大減少了重復繪制相同圖形的次數，加快了編輯速度;另一方面，統一了符號，使得圖形更加美觀。最重要的是，如果某類圖形或符號出錯，只需要打開塊編輯器，修改對應圖塊文件的錯誤部分，關閉并重新保存圖塊，所有用到該圖塊的圖形都會相應做出修改，避免了在圖形中一一修改每個符號的繁瑣，大大提高編輯修改的速度。

1、圖形符號庫的創建

　　1.1、繪圖前的準備

　　在制冷系統原理圖中，必不可少的設備除了有四大件：壓縮機、冷凝器、節流閥和蒸發器以外，還有管路以及管路附件。常用器件有：油分離管、干燥過濾器、控制儀表，稍大一些的制冷系統還應有貯液器、油分濾器、集油器、空氣分離器等。根據使用頻率，挑選出近100 種設備和元器件符號，為了保持圖形符號的外觀統一，必須在同一繪圖環境下，繪制出相同比例的設備、元器件符號圖。

　　1.2、創建圖形符號

　　以創建“水冷卻塔”的圖形符號為例，來說明整個操作過程。首先，建立好繪圖環境，包括圖層、線型、文字的樣式等等，然后，根據制冷原理教材的標準，繪制出水塔的符號圖形，如圖1 所示。

圖1 “水冷卻塔”圖形符號

　　1.3、定義圖形符號屬性

　　在制冷系統原理圖中，一般設備或者元器件都會用序號或代號標注出來，有必要的時候注出名稱和相關說明，把這些要求用屬性來定義就可以在調用圖塊的時候把相關信息輸進去。步驟如下：選擇下拉菜單“繪圖”→“塊”→“定義屬性”命令，就可以調出“定義屬性”的對話框，根據要求輸入以上相關信息，如圖2所示。如有多個屬性時，以相同的方法完成。

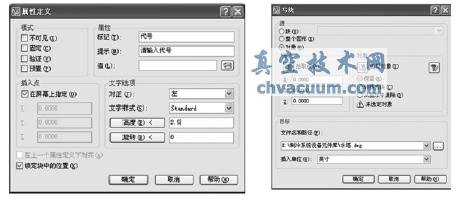

圖2 “定義屬性”對話框的設置 圖3 “寫塊”對話框

　　1.4、把圖形符號添加到元器件庫

　　AutoCAD 具有內部塊“BLOCK”和外部塊“WBLOCK”兩種塊方式，內部塊只允許在本圖形文件內使用，文件和文件之間不支持相互調用，在建立元件庫的使用上具有一定的局限性。而外部塊恰恰克服了這個缺點，其建立實際上就是建立一個外部圖形庫，所有CAD 文件都可以共享。因為所有圖塊信息都保存在某個子文件夾中，所以在“WBLOCK”時一定要選擇好保存外部塊的路徑，并且要取好塊名稱。操作步驟如下：在命令行中輸入WBLOCK 并回車，就可以調出“寫塊”對話框，如圖3 所示。以相同的方法把其余的設備、元器件圖形符號塊寫到元件庫中。

2、通過“設計中心”創建“工具選項卡”

　　2.1、“設計中心”的作用與啟動

　　AutoCAD2007“設計中心”為用戶提供一個方便又有效率的工具，利用此設計中心，不僅可以瀏覽、查找、預覽和管理AutoCAD 圖形、塊、外部參照及光柵圖像等不同的資源文件，而且還可以通過簡單的拖放操作，將位于本地計算機或“網上鄰居”中文件的塊、圖層、外部參照等內容插入到當前圖形。支持多個圖形文件之間圖形的相互插入，所插入的內容除包含圖形本身外，還包括圖層定義、線型及字體等內容。從而使已有資源得到再利用和共享，提高了圖形管理和圖形設計的效率。啟動“設計中心”有三種方式：一是，從工具欄內直接點擊圖標即可打開;二是，點擊下拉菜單“工具”→“選項板”→“設計中心”打開;三是，直接在命令行中輸入命令“adcenter”[1]。

　　2.2、利用“設計中心”向工具選項板添加元件庫

　　按以上方法打開“設計中心”，找到保存外部塊的文件夾列表，所有以WBLOCK 方式保存的制冷設備、元器件符號圖形塊都在這里顯示，如圖4 所示。對著文件夾名稱點擊右鍵，彈出來的選項卡中選擇“創建塊的工具選項板”，制冷系統設備元件庫就添加到工具選項板中了，結果如圖5 所示。

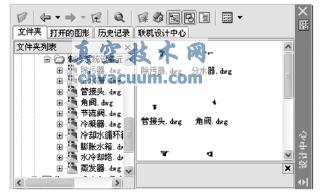

圖4 “設計中心”窗口

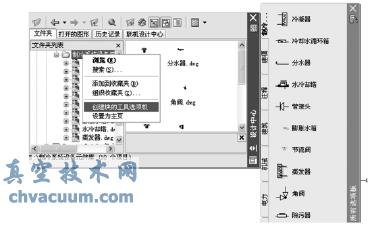

圖5 創建的制冷設備元件庫“工具選項板”窗口

3、結束語

　　根據制冷系統原理圖具有圖形符號重復率高的特點，在AutoCAD2007 的平臺上運用WBLOCK 創建外部塊，建立常用圖形符號庫，再運用設計中心和工具選項板等管理工具來應用該圖庫，在某種意義上講是對AutoCAD 現有資源的“二次開發”，其具有操作簡單、易于掌握的優點，大大提高了CAD 普通用戶進行設計和繪圖的效率。
