CAD中如何等分一條直線或曲線?CAD提供了定數等分(Divide)和定距等分(measure)的功能，可以按間距或數量來對直線或曲線進行等分，默認使用“點(point)”對象，也可以用圖塊來進行等分，將圖塊按設置規則地排列到曲線上。

　　因?yàn)榘凑粘＠泶蠹艺J(rèn)為這個功能應該歸到“修改”命令中，但CAD的這兩個功能隱藏在“繪圖”菜單中，而且作為“點”對象的兩個子功能。大多數在繪圖中覺得點沒什么用處，所以沒去關注下一級菜單。還有一些人看到了，使用過后，由于默認狀態下均布到曲線上的“點”是看不到的，因此不明白這個怎么用，而對于命令行提示中的“塊”選項也沒太注意。

　　實際這兩個功能用起來非常簡單，通常的用法有下面兩種：

1、利用等分點輔助繪圖

　　這種情況下直接用“點”對線段進行等分，操作非常簡單。在執行定數等分和定距等分命令后，按提示選擇要等分的線，輸入份數或間距就可以完成等分。

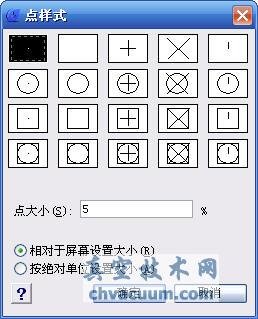

　　這種方式等分完后由于點對象位于線上，看不見，要想看到這些點，需要在菜單中選擇：格式》點樣式，設置一個可以看得到的樣式，如下圖所示。

　　注意：點大小有兩種設置形式，一種是相對于屏幕大小的百分比，一種是絕對尺寸，使用哪種形式、多大，取決于你是否希望打印這些點。點顯示后效果如下圖所示。

　　如果等分后，希望利用捕捉這些點來繪制其他圖形，注意必須將捕捉對話框中的“節點”選項打開，否則是捕捉不到的。

2、利用等分功能在曲線上排布圖形

　　定數等分和定距等分只支持點和圖塊，要排布圖形，就必須先將排列的圖形定義成圖塊，定義圖塊時要特別注意插入點，應為插入點就是將來在曲線上排列時的定位點，此外，圖塊要取一個容易記住的名字，因?yàn)楹竺嫘枰�輸入圖塊名。

　　定義好圖塊后，調用定距等分和定數等分命令，選擇曲線，然后輸入B選項，確認用圖塊來等分，然后輸入剛定義的圖塊名，輸入塊名后會提示：

　　是否對齊塊和對象? [是(Y)/否(N)] <是>: 輸入 y 或 n ，或按 ENTER 鍵

　　如果輸入 y，塊將圍繞它的插入點旋轉，這樣它的水平線就會與測量的對象對齊并相切。 如果輸入 n，塊將不旋轉。

　　最后根據提示輸入間距或份數，就完成了排布，效果如下圖所示。
