  本文接著上一篇的《CAD布局使用圖文教程(一) 》接著講解CAD布局方面的教程。

  在視口的屬性中我們需要關心的是兩個地方,一個使“顯示鎖定”,一個是“自定義比例”。“顯示鎖定”用來將最終設置好比例的視口鎖定,就不會因誤操作導致重復調整視口了。如何知道自定義比例呢,它就是我說的比例系數。圖中顯示的是0.015,我在模型空間的繪圖單位是厘米,圖框為A3(420*297)沒有進行比例縮放操作,就是說我出圖是以毫米為單位的。

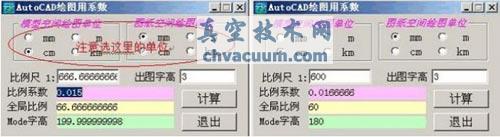

  用“AutoCAD繪圖用系數”工具計算,在“比例系數”后輸入0.015回車后如下圖顯示,得到比例尺1:666.66667,這顯然不是我們想要的,這時對得到的比例取整取1:600,輸入到“比例尺”內,程序適時算出“比例系數”為0.0166666,將這個數輸入到CAD特性窗中的“自定義比例”回車確認以后,出圖的比例就設定為1:600了,同時程序告訴你,全局比例為60。

  將這個數輸入到“標注樣式”中“調整”標簽下“使用全局比例”中即可完成對標注樣式的設定,如果最終出圖文字高度為3毫米,“Mode字高”告訴你在模型空間寫的單行或多行文字高度應該為180,出圖字高為4毫米,則模型空間高度應該為4*60=240毫米。如果某條多義線出圖寬度想設定為0.8毫米,則模型空間應該設定這條多義線的寬度為0.8*60=48毫米。

CAD布局使用圖文教程

  如果你知道出圖比例為1:80,模型空間繪圖單位為?毫米,出圖也為毫米,則計算出比例系數0.0125,全局比例為80,依照上面介紹的就可以搞定一切了。??雙擊視口范圍?以內?或用MS命令從?圖紙空間?進入?模型空間?,然后按下圖在命令行輸入Z回車再輸入0.017XP更方便,關鍵字“XP”不能省。

CAD布局使用圖文教程

  至此,布局的基本操作已經完成,再介紹一些實用的技巧。

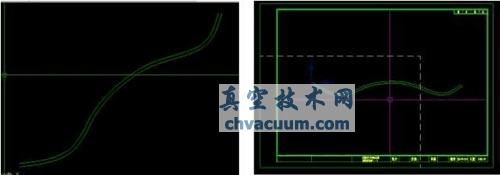

  如果在模型空間的圖是傾斜的,可是我們卻要把它出成平放的,如下圖,又該怎么做呢。

CAD布局使用圖文教程

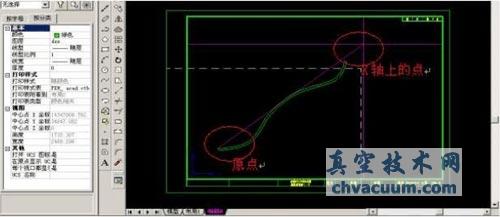

  第一步,從圖紙空間?進入?模型空間,輸入UCS名利回車,輸入?yún)?shù)3(就是3點坐標系的意思),提示選擇坐標原點,如圖點取,再點取一點與原點之間的連線組成X軸方向

CAD布局使用圖文教程

  在新的X軸逆時針小于等于90度方向點取一個點,或者干脆直接回車,確定Y軸

CAD布局使用圖文教程

  坐標系變成下圖所示

CAD布局使用圖文教程

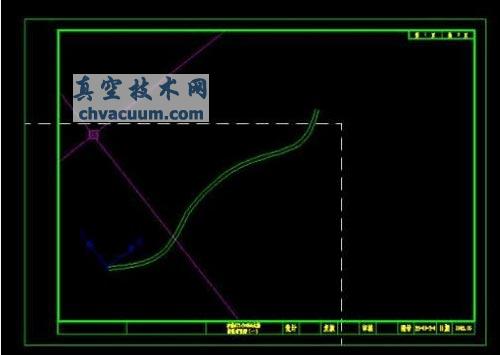

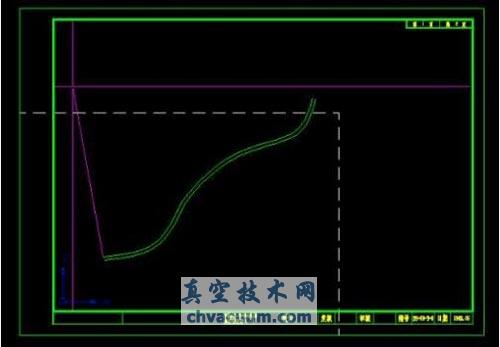

  此時輸入PLAN命令連續回車確認,將新坐標系“擺平”,這時視口又把模型空間所有的東西顯示出來了,就得按照上面的方法再調整了,熟練就會很快的。話又說回來,這種辦法只需調整一次,以后你再對這張圖反復修改、調整均不會引起出圖多大的變化了,熟練使用效率是非常高的。調整好以后最好“鎖定視口”。

CAD布局使用圖文教程

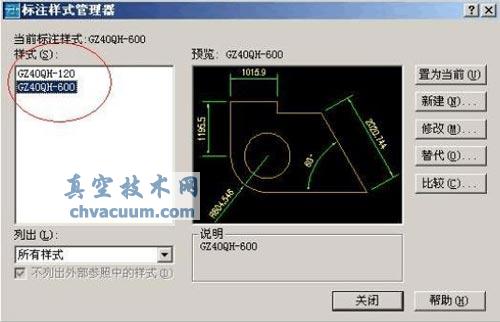

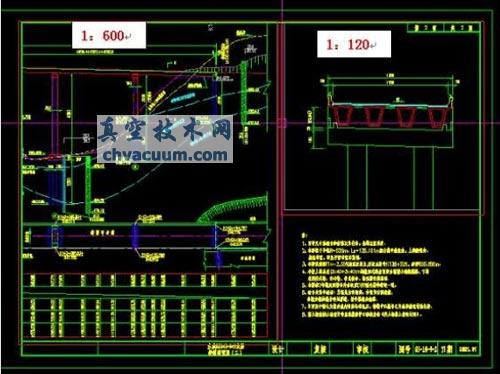

  這個問題其實就是需要用到兩套標注樣式和兩個視口,對應圖形部分的文字高度需要分別設置,用于1:600的圖形部分字高為180,標注樣式用GZ40QH-600,用于1:120的圖形部分字高為36,標注樣式用GZ40QH-120。

CAD布局使用圖文教程

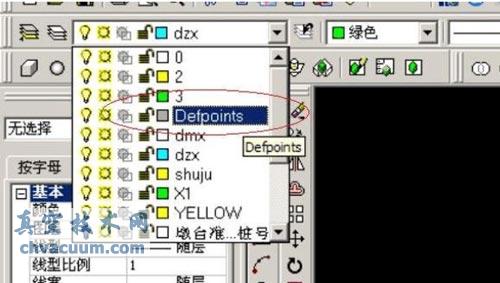

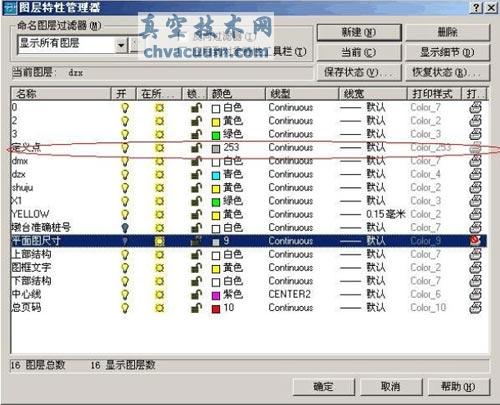

  如果一張圖中有多個視口,打印時視口線也會打印出來,解決的辦法是把這部分視口放置在“DefPoints”圖層中,有的漢化版在圖層管理器中顯示為“定義點”圖層,放置在這個圖層中的對象是不會被打印出來的,看下圖,如果某個圖層中的東西也不想打印出來,可以在圖層管理器中點擊對應圖層后面的那個打印機,讓他出現紅“×”。

CAD布局使用圖文教程

CAD布局使用圖文教程

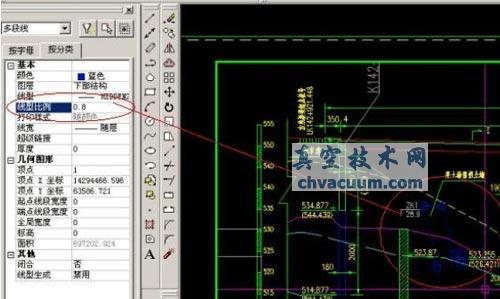

  再有,有時在模型空間設置的線型為虛線,在圖紙空間顯示的卻為實線,這是線形比例問題,首先你要從圖紙空間?進入?模型空間,試試用“RE”命令刷新一下,如果還沒有正常,就選擇那條虛線(當然也可以是點畫線),調整它的“線型比例”,有時一次調整不好,就需要多調整幾次,達到要求為止。

CAD布局使用圖文教程

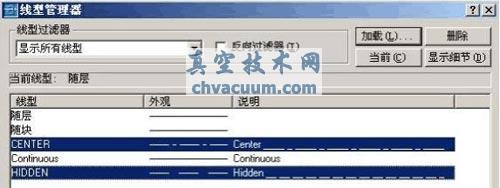

  調整“線型比例”時,因為使用不同的線性所以會導致比例值差異很大,所以我虛線只用“HIDDEN”,點畫線只用“CENTER”,這兩種的“線型比例”可以跟全局比例聯系起來,具體關系我就不多說了,自己琢磨吧。

CAD布局使用圖文教程

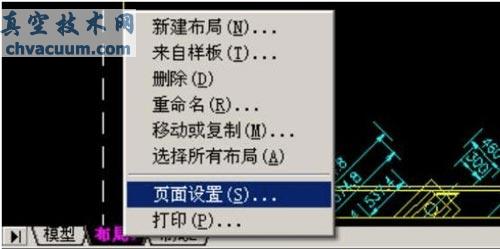

  最后,在對頁面設置完成以后還要進行最后一項工作,就是“頁面設置”不要以為這個工作無所謂,設置好以后你還可以使用CAD的輔助工具進行批量打印,不過這要求一個文件只有一個布局,一個布局里面只有一張圖,并且這張圖的打印設置已經設置完成。鼠標右單擊“布局1”在快捷菜單中選擇“頁面設置”。

CAD布局使用圖文教程

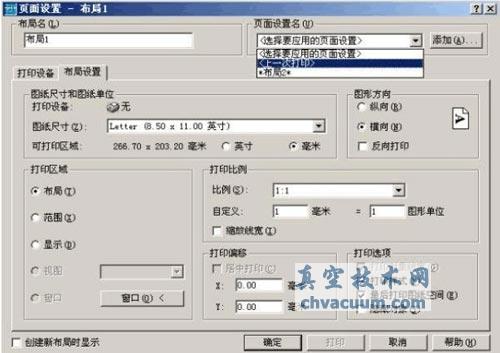

  設置界面跟打印設置幾乎一樣,如果這次的打印需要與上次打印設置基本一樣,直接選<上一次打印>即可完成大部分設置工作,你唯一要做的就是點擊“窗口”選擇打印范圍,然后確定,最后預覽一下,可以到所有工作完成以后,統一一次打印出你的成果。
