在AutoCAD 2009 中，圖形文件管理包括創建新的圖形文件、打開已有的圖形文件、關閉圖形文件以及保存圖形文件等操作。
·創建新圖形文件 ·打開圖形文件 ·保存圖形文件 ·關閉圖形文件 ·創建新圖形文件

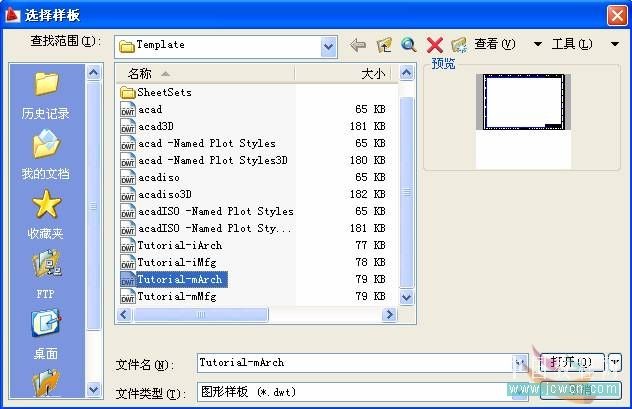

選擇“文件”|“新建”命令(NEW)，或在“標準”工具欄中單擊“新建”按鈕，可以創建新圖形文件，此時將打開“選擇樣板”對話框。

在“選擇樣板”對話框中，可以在“名稱”列表框中選中某一樣板文件，這時在其右面的“預覽”框中將顯示出該樣板的預覽圖像。單擊“打開”按鈕，可以以選中的樣板文件為樣板創建新圖形，此時會顯示圖形文件的布局(選擇樣板文件acad.dwt 或acadiso.dwt 除外)。例如，以樣板文件ISO A3 -Color Dependent Plot Styles 創建新圖形文件后。

2、打開圖形文件

選擇“文件”|“ 打開”命令(OPEN)，或在“標準”工具欄中單擊“打開”按鈕，可以打開已有的圖形文件，此時將打開“選擇文件”對話框。選擇需要打開的圖形文件，在右面的“預覽”框中將顯示出該圖形的預覽圖像。默認情況下，打開的圖形文件的格式為.dwg。

在AutoCAD 中，可以以“打開”、“以只讀方式打開”、“局部打開”和“以只讀方式局部打開”4 種方式打開圖形文件。當以“打開”、“局部打開”方式打開圖形時，可以對打開的圖形進行編輯，如果以“以只讀方式打開”、“以只讀方式局部打開”方式打開圖形時，則無法對打開的圖形進行編輯。

如果選擇以“局部打開”、“以只讀方式局部打開”打開圖形，這時將打開“局部打開”對話框。可以在“要加載幾何圖形的視圖”選項組中選擇要打開的視圖，在“要加載幾何圖形的圖層”選項組中選擇要打開的圖層，然后單擊“打開”按鈕，即可在視圖中打開選中圖層上的對象。

3、保存圖形文件

在AutoCAD 中，可以使用多種方式將所繪圖形以文件形式存入磁盤。例如，可以選擇“文件”|“保存”命令(QSAVE) ，或在“標準”工具欄中單擊“保存”按鈕，以當前使用的文件名保存圖形；也可以選擇“文件”|“另存為”命令(SAVEAS) ，將當前圖形以新的名稱保存。

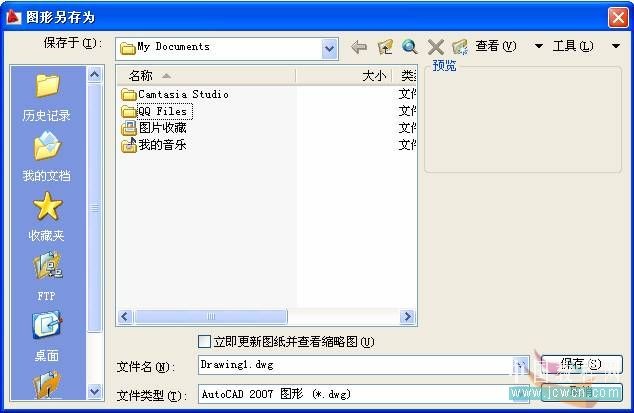

在第一次保存創建的圖形時，系統將打開“圖形另存為”對話框。默認情況下，文件以“AutoCAD 2004 圖形(*.dwg)”格式保存，也可以在“文件類型”下拉列表框中選擇其他格式，如AutoCAD 2000/LT2000 圖形(*.dwg)、AutoCAD 圖形標準(*.dws)等格式。

4、關閉圖形文件

選擇“文件”|“關閉”命令(CLOSE) ，或在繪圖窗口中單擊“關閉”按鈕，可以關閉當前圖形文件。如果當前圖形沒有存盤，系統將彈出AutoCAD 警告對話框，詢問是否保存文件。此時，單擊“是(Y)” 按鈕或直接按Enter 鍵，可以保存當前圖形文件并將其關閉；單擊“否(N)” 按鈕，可以關閉當前圖形文件但不存盤；單擊“取消”按鈕，取消關閉當前圖形文件操作，即不保存也不關閉。

如果當前所編輯的圖形文件沒有命名，那么單擊“是(Y)” 按鈕后，AutoCAD 會打開“圖形另存為” 對話框，要求用戶確定圖形文件存放的位置和名稱。
