本節我們將借助一個簡單的例子來初步了解AutoCAD 2009。雖然您不可能通過本節一下子就熟練掌握AutoCAD 2009，但相信您在認真了解文章內容并親自動手實踐后，您將會發現AutoCAD 2009已經不再陌生了。

　首先，我們從啟動AutoCAD 2009開始。雙擊桌面上的“AutoCAD 2009 Chs”快捷方式圖標，正式開始我們的AutoCAD 2009漫游之旅。

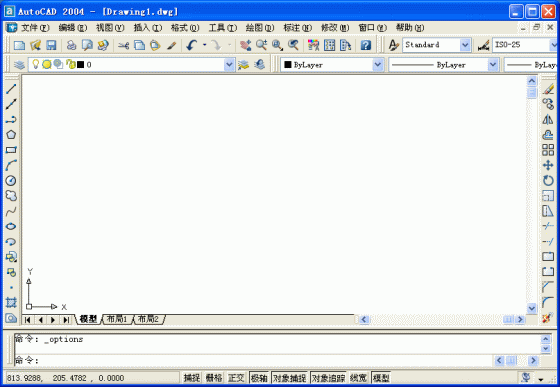

　　首先觀察一下AutoCAD 2004的工作環境，我們可以劃分出4個部分，第一個部分是頂端的菜單欄和工具欄；第二個部分是左右兩側的“繪圖”工具欄和“修改”工具欄；第三個部分就是占用面積最大的中間空白部分，這劃AutoCAD 2004的工作區，所以繪圖和修改的工作都是在這里完成的；第四個部分是底端的“命令提示行”，用來輸入命令和數值，是AutoCAD 2009中不可缺少的重要組成部分，如圖1所示。

圖1

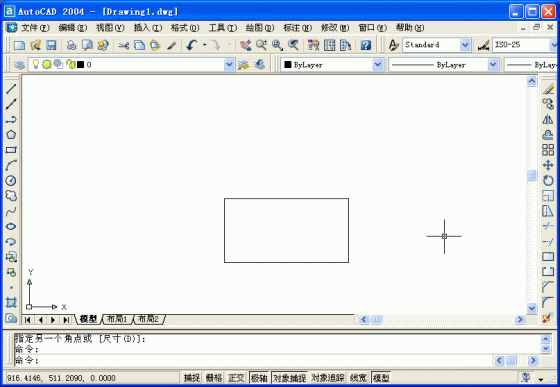

　　現在，我們準備用幾個比較簡單的工具繪制一幢房子。首先單擊“繪圖”工具欄中的“矩開”按鈕，在繪圖區中單擊鼠標，接著向右下解移動鼠標（不是拖動），您將會看到一個矩形的框隨著鼠標的移動在擴大，再在合適的位置單擊鼠標，矩形就完成了，如圖2所示。

圖2
