在AutoCAD中繪制形狀相似但是大小不同的零件的草圖是我們經�？梢杂龅降膯栴}，按照標準的尺寸進行繪制，費時又費力。其實一些簡單的草圖的目的只是為了讓加工工人能夠了解零件的加工尺寸和大致形狀，所以為了提高工作效率，我們完全可以采用“文字替代”的方法修改已經繪制好的近似圖形來快速的得到新草圖。

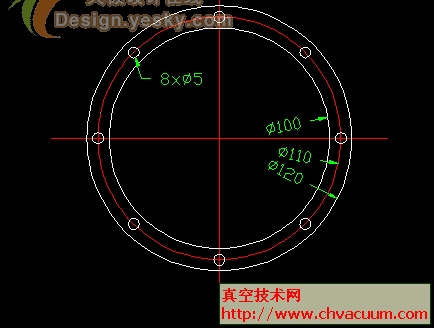

　　如圖，這是一個按照零件原尺寸繪制的外徑120MM的法蘭，而為了得到一個外徑125MM的法蘭草圖，難道一定要另外繪制一個新圓？沒有必要！我們只需要使用文字替代的辦法修改一下標注就可以解決這個問題了。

AutoCAD

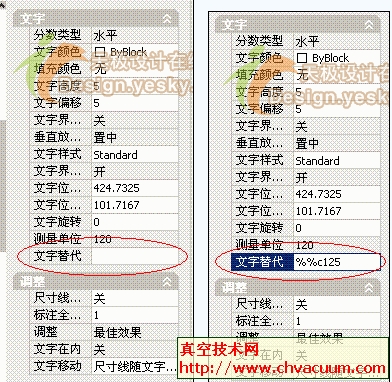

　　使用快捷鍵“Ctrl+1”打開“對象特性管理器”，使用鼠標點選我們要修改的外徑標注“Ф120”，使用鼠標向下拖動“對象特性管理器”中的滾動條，找到“對象特性管理器”中文字替代的位置，在文字替代中填寫“%%c125”：

選擇

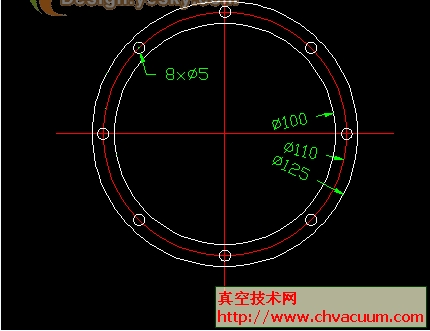

　　關閉“對象特性管理器”，查看法蘭外徑標注的修改已經成功：

AutoCAD

　　打印得到該草圖。

　　也許在這個例子當中朋友們感覺修改圖形重新繪制一個直徑125的圓再做標注更加簡便，但是在遇到更加復雜難于繪制的草圖時，嘗試一下這個方法一定能大大的提高您的工作效率。我們示例中文字替代的“%%c”是直徑符號“Ф”的代碼，還有幾個其他的常用特殊字符代碼如下：

　　%%P： 正負符號（±）

　　%%%： 百分號（%）

　　%%D： 度數符號（°）

　　\U+2220： 角度符號（∠）

　　使用文字替代的確是一種快速得到草圖的好方法，不過筆者在這里還是提醒大家一句，凡是看似方便的捷徑有其利則必然有其弊，如果在修改的過程中有漏改、誤改的情況發生，則很可能讓工人加工出錯誤零件，得不償失，所以在使用這個方法快速得到草圖的同時一定要仔細核對數據，避免錯誤的發生。
