前幾天有網友問了CAD畫多段線的時候看不到預覽效果的原因，在畫多段線的時候看不到預覽效果，要等確定端點后才能看到繪制的線段。

　　開始以為是變量設置被修改，但并沒有解決他的問題，最后還是他找到了答案。不知道大家有沒有遇到過這個問題，這里不妨給大家講一下。

一、拖動模式DRAGMODE被關閉

　　如果不光繪制多段線的時候看不到效果，其他繪圖和編輯命令也看不到預覽效果的話，比如復制圖形的時候在光標處看不到復制圖形的預覽圖。

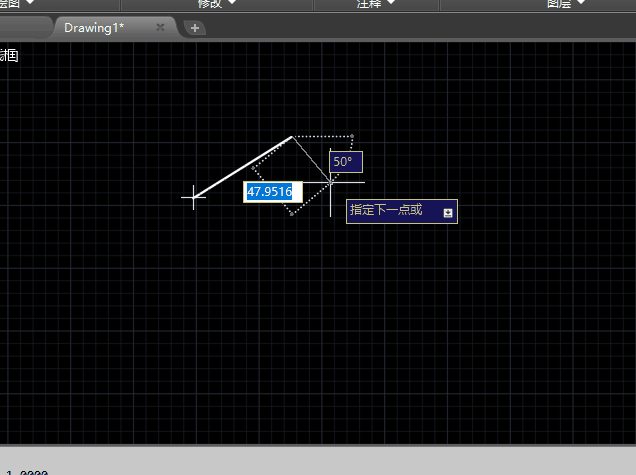

　　其實可以看出來，這種情況跟網友的情況有點不同，在DRAGMODE被關閉的情況下，繪制多段線時移動光標時不僅看不到預覽效果，動態輸入的角度和長度提示也不顯示了。

　　輸入DRAGMODE回車，可以看到有三個選項：開、關和自動。

　　大家可能以為將DRAGMODE模式打開就可以了，其實不是這么回事，如果將DRAGMODE設置為開ON，會發現很多命令仍然沒有拖拽預覽效果。下面簡單介紹一下開和自動的區別。

　　下面簡單

　　輸入DRAGMODE，回車，輸入ON，回車，我們?cè)賮韽?fù)制圓看一下，發現仍然跟上面的截圖一樣，沒有預覽效果，需要輸入DRAG，才能看到預覽效果。

　　不過也不是所有命令拖動預覽都需要輸入DRAG，例如繪制直線或多段線的直線段的時候不用輸入DRAG，繪制圓、弧或多段線的弧線段的時候，就沒有預覽效果。

　　默認狀態下DRAGMODE被設置為自動，這種狀態就不用輸入DRAG來申請顯示拖動效果，所有對支持拖動的命令自動顯示拖動預覽效果。

二、多段線寬度比較小

　　剛才以為那位網友的問題就是因?yàn)镈RAGMODE設置的問題，結果設置后沒有用，最后他發現了問題，原來是多段線寬度設置為1，而視圖尺寸比較大。

　　之前還真沒有注意過這個現象，在AUTOCAD 2018里試了一下，發現確實如此，如果視圖顯示范圍比較小，寬度1的多段線是可以看得到的，縮小一點后多段線就會變得若隱若現，在縮小一點，多段線還真的看不到了。

　　雖然多段線預覽的時候要表現寬度的效果，當視圖尺寸很大的時候，被縮放后多段線的寬度遠小于一個像素，不顯示從不理論上說也沒有問題，但既然繪制完的線段能看到，拖動過程中的預覽線也應該看得到啊!

　　在浩辰CAD里試了一下，發現并沒有這個問題，無論如何縮放，多段線預覽都可以看到。

　　這個問題看起來很奇怪，但找到原因后也可以理解。

　　解決辦法：

　　1、將多段線的寬度設置為合理的、與圖形視圖匹配的寬度。

　　如果多段線長度很長，比如說10000，寬度設置成1是沒有意義的，不光是顯示的問題，因?yàn)檫@種圖紙通常會按1：100打印，而打印的最小線寬是0.05毫米，多段線按打印比例計算縮放后是0.01毫米，這個寬度會被忽略，這圖紙中多段線寬度應該設置成20、30這樣的數值。

　　2、如果多段線寬度是無意設置的，則可以將多段線寬度設置為0。在寬度為0的時候，多段線的預覽顯示是正常的。

　　AUTOCAD已經推出了將近四十年，已經是一款很成熟的軟件，仍難免有這樣那樣的問題，國產中望CAD起步較晚，難免存在一些瑕疵，也有比AUTOCAD做得好的地方，希望大家多支持國產CAD軟件!
