當我們從一張圖中將圖塊復制到另外一張圖時，CAD會提示：_pasteclip 忽略塊 *** 的重復定義，遇到這種情況不必奇怪，這是因?yàn)閮蓮垐D中有同名的圖塊。

　　由于CAD一張圖中一個名字只能對應一個圖塊，如果你選擇忽略重復的塊定義的話，而且兩個圖塊不一樣的話，你會發現粘貼過來的圖塊變了，不是復制過來的那個圖塊了。很多人遇到這種情況會覺得很奇怪，而且有可能一次復制很多圖形時沒有注意，事后才發現自己復制的圖形怎么會變了呢?

　　如果您對CAD中圖塊的概念和相關操作比較了解的話，就不會覺得奇怪了，而且處理起來也非常簡單。最簡單的處理方法就是將其中一張圖中同名的圖塊重命名。操作步驟如下：

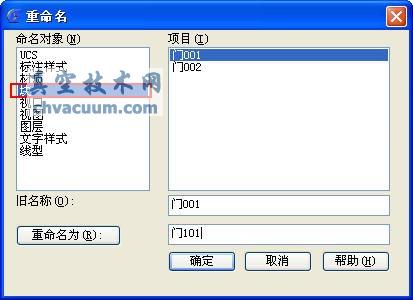

　　輸入ren(rename 重命名)命令，或在下拉菜單中選擇“格式》重命名”，在重命名對話框中選擇要重命名的圖塊，設置一個新名字就可以了，如下圖所示。

　　從重命名對話框中可以看出來，不僅圖塊會重名，標注樣式、文字樣式、線型、圖層、材質、視口等也會重名，如果這些格式重名而且定義不同，在圖紙間相互復制粘貼是同樣會出現圖形變化的問題，也都可以通過重命名來解決。

　　如果說我們我想避免重名，先將當前圖中重名的圖塊刪掉，要徹底刪除圖塊，只是將插入到圖中的圖塊都刪除還不夠，這些插入到圖中的圖塊被稱為塊參照，也就是圖塊定義被引用(參照)了一次，要徹底刪除圖塊，在刪除所有塊參照后要將塊定義也從圖中清除。塊定義刪除的最簡單方法就是清理:

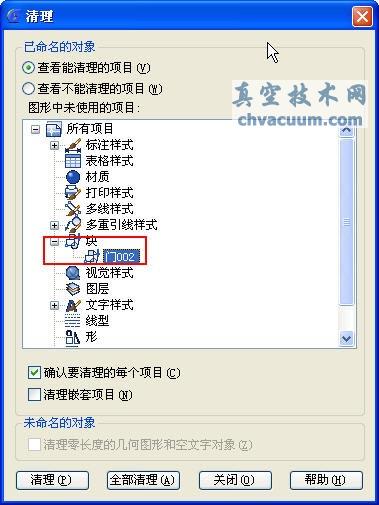

　　在命令行輸入PU(或者PURGE)，回車，彈出對話框，選中你要?jiǎng)h除的塊的名稱后點清理就行了，如下圖所示。

　　要注意，只有這個塊的所有參照都被刪除，也就是當前圖中沒有插入這圖塊，這個圖塊定義才能被清理。

　　實際上對CAD圖塊定義、塊參照使用的基本原理有一定了解的話，這些都不應該成為問題。
