遠洋蔬果復合氣調包裝系統(MAP)數學模型研究

2010-02-12 孫企達 上海交通大學

  遠洋蔬果復合氣調保鮮包裝系統(MAP)不僅工作情況復雜,而且海洋上O2在大氣中約占25%,一般陸地空氣中O2只占21%,同時海洋大氣壓比陸地又高。為了優化遠洋蔬果復合氣調包裝系統設計,縮短試驗研究過程,本文根據Fick 定律和Henry 定律以及蔬果復合氣調包裝后氣體質量平衡原理建立數學模型,從而確保遠洋蔬果復合氣調保鮮包裝的科學性,達到延長遠洋蔬果保鮮期的目的。

  隨著我國航天技術的發展,我國執行衛星海上測控任務的船舶(以下簡稱遠洋船)將經常遠赴重洋,每次出航均需攜帶大量的蔬菜、水果等保障物資。能否使大量的蔬果在船上長期保持新鮮優質,對執行遠洋任務的船員身體健康具有重要影響,對提高船員生活質量具有重要作用,對圓滿完成遠洋任務具有重要意義。

  掌握和使用科學的蔬果保鮮方法,是實現海上蔬果長期貯藏保鮮,保障供給的重要途徑。通過大量的試驗研究證明,對遠洋蔬果采用真空冷卻復合氣調包裝系統(MAP)保鮮十分有效。但復合氣調包裝系統工作情況十分復雜,涉及到的因素很多,特別對遠洋蔬果復合氣調保鮮包裝還有其特殊性,如海洋上O2 在空氣中約占25%,而一般陸地大氣中O2 在空氣中約占21%,同時海洋大氣壓比陸地又高,這些在精確設計遠洋復合氣調系統時均應計及。為了縮短各種蔬果的復合氣調包裝試驗研究過程,取得最佳效果,建立氣調包裝系統的數學模型乃為優化設計的新途徑。

1、氣調包裝系統的數學模型

  食品復合氣調包裝保鮮的基本原理是:采用保護性的混合氣體(CO2、O2、N2)置換包裝內的空氣,將食品置于保護性氣氛環境中,使蔬果等植物活性食品的新陳代謝呼吸速度降低,以及引起食品腐敗的大多數微生物的生長繁殖被抑制,從而延長食品的貯藏期,達到保鮮目的。圖1 為蔬果復合氣調包裝系統的示意圖。

蔬果復合氣調包裝系統示意圖

圖1 蔬果復合氣調包裝系統示意圖

  從圖中可以看到涉及的因素很多,如蔬果的呼吸作用和揮發氣體(CO2、H2O、C2H2)、充入的復合氣體(CO2、O2、N2)、蔬果呼吸產生的熱量、包裝薄膜材料的透氣性能以及環境大氣條件等等。這些因素還會相互影響,因此十分復雜。

  近年來,國外許多學者對建立氣調包裝的數學模型進行了研究。為了給一定的蔬果設計最佳氣調包裝系統(MAP),需要預測包裝內部氣體成分隨時間的變化。采用數學模型使這種預測成為可能。這種模型有利于選擇合適的包裝材料,在包裝尺寸和呼吸速率確定之后,通過計算所需的包裝材料的透氣系數,就可選擇與氣體透氣性相適應的材料。同樣在有了透氣性和蔬果呼吸特性之后,也可計算出包裝尺寸。

  建立數學模型的方法很多,如Deily 和Kader等主要應用計算薄膜透氣系數和表面平衡濃度的Fick 定律和Henry 定律建立數學模型。

1.1、菲克(Fick)定律

  食品包裝的無孔塑料薄膜具有透氣性(氣體和水汽),這種現象可視作溶液擴散過程,屬于活性擴散。根據菲克定律,在穩態時,只要包裝材料兩側的壓差穩定,氣體就以恒定的速率擴散通過包裝材料。氣體擴散速度J-單位時間內通過垂直于流動方向上單位面積A 的氣體量Q,即

J = Q/At(1)

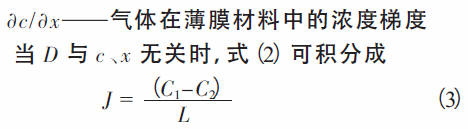

  在計算塑料薄膜的透氣性能時,就可用菲克定律導出的氣體擴散方程如下:

  式中D ———擴散系數
    c ———透氣物質的濃度

  式中C1、C2———進入和離開薄膜材料表面的穩定濃度
    L———材料厚度

1.2、亨利定律

  因?yàn)橥笟馕镔|(zhì)為氣體,用透氣的分壓代替濃度,則更為方便。低濃度時,在計算表面層的平衡濃度與周圍氣體(或蒸氣)的分壓關系可根據亨利定律表示如下:

C = SP (4)

  式中S———氣體在薄膜材料中的溶解系數。
    P———氣體壓力
  由式(3)和式(4)可得出

J = DS(P1-P2)/L(5)

  薄膜材料的透氣系數為p=DS, 式中P1、P2分別為透過氣體在薄膜材料高壓側與低壓側的壓力。這時薄膜材料的透氣系數為

p = QL/At(P1-P2)(6)

  透氣量Q = p/L。

  塑料薄膜的透氣系數的國際單位為[cm3·μm/m2·24h·kPa]。由于薄膜材料的透氣系數與測試時的環境溫度和相對濕度有關,實際透氣量單位必須表示其測試的環境溫度和相對濕度。

1.3、蔬果數學模型

  根據上述兩個定律以及O2 和CO2 質量平衡原理的數學模型來確定蔬果的呼吸、包裝薄膜透氣率和環境之間的相互作用。這類數學模型一般分為非穩態和穩態兩種,在遠洋蔬果長期貯藏時,穩態的動態平衡比非穩態狀況更為重要。為此,只需建立穩態模型方程就比較簡單實用。因?yàn)楦鶕?jù)蔬果復合氣調包裝后質量平衡原理可得出如下簡單模型:

  包裝內O2/CO2 積聚速度= O2 滲入/CO2 滲出包裝袋的速度+ 蔬果呼吸消耗O2/ 產生CO2的速度

  由此可得到如下的O2 和CO2 的質量平衡方程。這兩式均為非穩態模型方程,是一次導數的微分方程。用計算機就可很方便求解。

  式中
  [O2]i、[O2]o ———包裝內(i)、外O2 的濃度
  [CO2]i-[CO2]o———包裝內(i)、外CO2 的濃度
  pO2 ,pCO2———塑料薄膜O2 和CO2 透氣系數,[mL·25.4μm/(m2·h·0.1MPa)]
  L———薄膜厚度,mm
  S———包裝袋表面積,m2
  MO2———O2 的摩爾質量(0.032kg/mol)
  MCO2———CO2 的摩爾質量,0.044 kg/mol
  RO2———蔬果消耗O2 的呼吸速度,mg/kg·h
  RCO2———蔬果釋放CO2 的呼吸速度,mg/kg·h
  P———包裝內氣體壓力,Pa
  R———氣體常數,8.314 J·mol- 1·K- 1
  T———絕對溫度,K
  V———包裝內自由體積,mL
  Patm———取海洋上的大氣壓力
