穩定可靠的直流電源是直流磁控濺射鍍膜質量的關鍵，本文采用開關頻率為50 kHz 的半橋拓?fù)�，對主回路結構和參數進行設計。以SG3525 控制芯片為核心，對控制回路按小信號模型建模，使用PI補償網絡，通過電阻負載實驗得到穩定的直流。

　　普通濺射鍍膜技術具有濺射速率低、基片溫度升高的缺點，目前真空鍍膜中常采用磁控濺射技術來提高鍍膜質量。磁控濺射的基本原理是低真空條件下的冷等離子體輝光放電^[1]，具有濺射速率高、重復性好、基片溫度低等優點。磁控濺射方法有直流磁控濺射、非平衡磁控濺射、射頻磁控濺射和脈沖磁控濺射等^[2]。直流磁控濺射技術因鍍膜性能良好, 直流磁控電源簡單可靠、工作穩定^[3]，在真空鍍膜中得到廣泛應用。

　　隨著電子元器件的更新?lián)Q代，高頻開關電源技術得到了快速的發展，高頻開關電源以體積小、工作效率高、成本低等優點，成為磁控濺射鍍膜中的重要部件。本文選用英飛凌IKW50N60H3高速IGBT 作為開關管, 采用對稱驅動半橋電路拓?fù)浣Y(jié)構按單相220 V 輸入，最大額定輸出電壓Vomax=800 V，實際工作電壓Vo<700 V，最大額定輸出電流Iomax=2 A，開關頻率f=50 kHz，設計直流磁控電源。

1、主回路設計

　　電路實際輸出功率小于1.6 kW，以電路結構簡單，可靠性高為目的，選用對稱驅動半橋變換器。對稱驅動半橋變換器是Buck 變換器的理想隔離版本^[4]，回路設計簡單，元器件少，具有自動抗磁偏，調試方便的優點。其結構框圖如圖1。

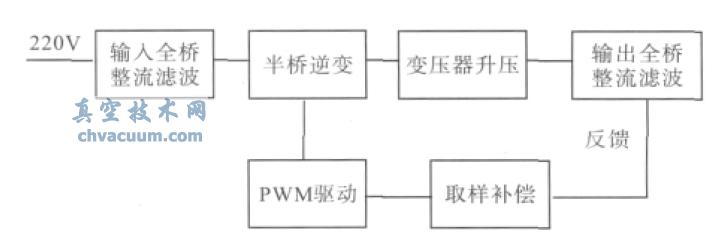

圖1 系統原理框圖

　　在半橋變換器拓?fù)浣Y(jié)構中高頻整流環節有全波整流和全橋整流兩種形式;雖然全波整流比全橋整流所用整流管少，但是在輸出同樣電壓幅在半橋變換器拓?fù)浣Y(jié)構中高頻整流環節有全波整流和全橋整流兩種形式;雖然全波整流比全橋整流所用整流管少，但是在輸出同樣電壓幅值時，整流管承受的最大電壓是全橋整流電路的2 倍，由于設計電路輸出電壓較高，所以選擇全橋整流。

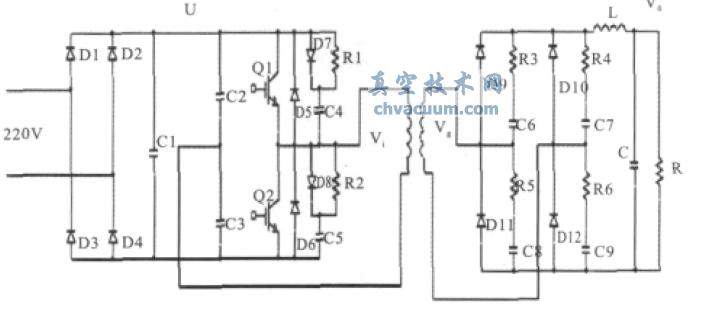

　　主回路電路如圖2 所示，電網單相輸入220 V電壓通過低頻整流、電容濾波得到半橋逆變電路的直流輸入電壓U，逆變器輸出電壓Vi，經過變壓器升壓、高頻整流濾波后得到直流輸出。由于變壓器漏感的存在，為了減小漏感能量的影響增加了RCD 吸收電路。同理為了減小高頻整流管電壓振蕩峰值，增加了RC 吸收電路。

圖2 電源主回路結構

5、結論

　　采用半橋逆變拓?fù)湓O(shè)計直流磁控電源，電路結構簡單，理論成熟，成本低，電源體積小;控制回路、輸出濾波電感電容通過等效的Buck 電路設計，參數計算簡單可靠;圖2 中所示電容C1，C2，C3 參數的選擇：C1 選用大容量電解電容來滿足紋波和保持時間的要求，C2，C3 選用小容量電容起到變壓器動態抗磁偏的作用。由于各環節都理想化，采用小信號模型會存在一定誤差，但是對回路參數設計具有很好的指導作用。采用PI補償電路，系統的動態特性和穩定性矛盾突出，但由于其參數設計方便，便于調節，在動態特性要求不高的情況下，是一個可靠選擇，通過電阻負載試驗可知紋波控制在3%內。

參考文獻

　　[1] 石永敬,龍思遠,王杰,等.直流磁控濺射研究進展[J].材料導報,2008,22(1):65- 69.
　　[2] 王曉雨.直流磁控濺射電源的研制[D]. 沈陽：沈陽工業大學，2011.
　　[3] 曹珍恩，鞏春志，田修波，等.直流磁控濺射電源研制及輸出特性研究[J].真空，2008,45(2):70- 73.
　　[4] 張興柱.開關電源功率變換器拓?fù)渑c設計[M]. 北京：中國電力出版社，2009.
　　[5] Colonel McLyman 著. 龔紹文譯.變壓器與電感設計手冊.3 版[M].北京：中國電力出版社，2008.
　　[6] 徐德鴻.電力電子系統建模及控制[M]. 北京：機械工藝出版社，2005.
