超納米晶金剛石(UNCD)在短毫米波特別是太赫茲真空器件輸能窗中具有潛在的應用價值。本文介紹了UNCD膜的制備工藝和性能表征。利用微波等離子體化學氣相沉積法在一種貧氫、富氬的反應氣體中合成UNCD膜。掃描電子顯微鏡分析表明，合成的UNCD膜表面光滑平整，晶粒為納米尺度，斷面結構致密。X射線衍射分析顯示，超納米晶金剛石薄膜主要是以(220)取向?yàn)橹鞯亩嗑�體結構，計算得到的平均晶粒尺寸為10nm。拉曼光譜分析呈現出典型的超納米晶金剛石特性，膜中存在一定的sp2相。UNCD的光學透過率測試顯示：在波長≥4μm范圍內，光學透過率≥60%。

　　上世紀90年代，美國阿貢實驗室Gruen等采用微波等離子體化學氣體沉積(MPCVD)工藝在貧氫、富氬的氣氛中引入少量C60成功制備了平均晶粒尺寸5～13nm 的金剛石膜。該金剛石膜由于晶粒尺寸比常規的微米晶金剛石膜小1-2個數量級，被稱為超納米晶金剛石(ultra-nanocrystallinediamond，UNCD)，開辟了UNCD制備的先河。

　　由于納米晶粒的結構特點，UNCD與常規微米級多晶金剛石(PCD)相比，具有更高的斷裂強度、極好的耐磨性能和化學穩定性，特別是極低的表面粗糙度。這使UNCD在微機電系統(MEMs)和納機電系統(NEMs)、電化學和生物醫學等領域具有潛在的應用。本文中只討論其在微波真空電子領域的潛在應用。

　　太赫茲真空器件不僅在武器裝備上存在重要的應用前景，而且在民用上具有廣泛的市場；其應用涉及到太赫茲無線通信、太赫茲雷達、安全檢查、材料的無損檢測、醫療成像以及太空觀測等領域。輸能窗是這類真空器件的一個關鍵部件。隨著器件頻率的提高，輸能窗對介質材料的要求不僅尺寸小，而且厚度變薄，達到0.1mm，甚至幾十微米。這給窗片材料的選擇帶來困難，因?yàn)榧词筆CD也不能在如此小的厚度內滿足足夠的強度和氣密性的要求。厚度在幾十微米的PCD輸能窗片還給拋光工作帶來極大的挑戰。而UNCD可作為最佳的替代材料。有研究表明，一個直徑2mm、厚度1μm的UNCD薄膜，可承受5.6kg/cm2的壓強。另外，UNCD的晶粒尺寸比微米晶金剛石小兩個數量級以上，表面粗糙度約十幾納米，因而可以簡單拋光或者無需拋光直接作輸能窗片使用。目前國外有人對UNCD在W 波段寬帶真空窗中的潛在應用做了研究。美國威斯康星州大學的Daniel等測試直徑9mm，厚度11和56μm的UNCD真空窗發現，厚度11μm的窗可以極大拓寬相鄰模式之間的頻率間隙，功率損耗低(僅占總瞬時功率的1%)。國內罕見相關的報道，這可能與太赫茲器件的研發剛開始有關。本項研究中，針對太赫茲器件的研發需要，采用MPCVD法進行了UNCD膜的合成和相關研究。

1、實驗方法

　　實驗選用Φ2″的N (100)型高導電性硅片作為基片，在沉積UNCD之前對硅片用納米金剛石粉進行拋光處理以提高初期形核密度。拋光后的硅片置于無水乙醇中超聲處理去除表面多余的金剛石粉。UNCD的合成在2.45GHz的MPCVD 設備中進行。該裝置由微波發生器、波導、環形器、定向耦合器、適配器、發射天線、模式轉換器、真空系統與供氣系統、電路控制系統與反應室等組成。通過調整諧振腔的上端蓋和發射天線以及樣品的位置，使微波的反射功率最低，同時使半球形的等離子體緊貼在樣品表面，以獲得較大的沉積面積并保證均勻沉積。與PCD的合成工藝完全不同，UNCD 的合成是在貧氫的氣氛中進行的。實驗采用的反應氣源為Ar，CH4和H2，其中Ar和H2的比例為100∶3。沉積時的工藝參數如下：微波功率1400W，基片溫度800℃，反應室氣體壓強10kPa。沉積時間22h，測量膜厚20μm。沉積后的樣品在酸中做腐蝕硅片處理后最終獲得UNCD膜。

　　采用S-4800場發射掃描電子顯微鏡(SEM)來觀察UNCD膜的表面和斷面形貌、結構信息，膜的晶體結構和結晶程度由D/MAX-3C型X射線衍射(XRD)儀來分析評價，采用T64000拉曼光譜儀對UNCD 的純度進行分析，光學性能在Varian3100FT-IR型光譜儀上進行測試。

2、實驗結果與討論

　　2.1、UNCD的形貌分析

　　圖1為UNCD和常規微米晶金剛石表面和斷面SEM 照片。對比兩者的表面SEM 照片圖1(a)和1(b)可見，合成的超納米晶金剛石膜表面十分平整，光潔度高，在放大40000倍的照片下可以看到金剛石晶粒十分細小，觀察不出固定的晶體取向。而微米晶金剛石表面粗糙，錯亂排列的晶體呈現出很多棱角和縫隙，平均晶粒尺寸為30μm。比較兩者的斷面SEM 照片圖1(c)和1(d)可見，常規的微米晶金剛石斷面晶體呈固定取向的柱狀結構，這是由于其在富氫的環境中沉積，過量的氫原子優先刻蝕sp2相，抑制了金剛石的二次成核，因此晶粒較容易發育長大。而由圖1(c)可見，超納米晶金剛石斷面則不是這種柱狀結構，而是被致密的細小顆粒堆積。

　　這是因?yàn)樵谪殮涓粴宓臍夥障�，金剛石的二次形核速率很高，很容易在生長面上通過快速二次形核形成新的小晶體，這樣金剛石晶體難以進一步發育長大，從而保持在納米級范圍內。而這樣致密的結構卻大大提高了金剛石膜的斷裂強度，有關超納米晶金剛石膜的斷裂性能將另文討論。

圖1　UNCD與PCD表面和斷面SEM 照片

　　2.2、UNCD的XRD分析

　　XRD分析可以很好地鑒別金剛石的晶體結構。晶體晶粒的減小會引起XRD譜的衍射峰的寬化，由謝樂公式可以根據XRD衍射峰的半高寬計算晶粒的平均尺寸，該方法雖然有一定誤差，但是由于它制樣過程簡便，使用方便靈活，因此在納米材料的晶粒尺寸的評估中應用的比較廣泛。

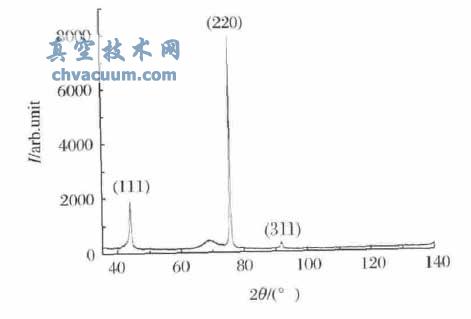

　　圖2是UNCD膜的XRD譜，譜線顯示出納米金剛石膜仍然為多晶的金剛石結構，其中(220)取向占優，同時存在較強的(111)取向和較弱的(311)取向。圖中顯示金剛石的(111)和(220)晶面對應的衍射角2θ分別為44.0°和75.40°，根據布格公式計算得到的金剛石的晶格常數為0.20582和0.12600nm，而金剛石的標準(111)晶面和(220)晶面的常數為0.206 和0.1261 nm，僅僅相差0.087% 和0.079%。根據謝樂公式計算晶粒的平均尺寸如下：

　　式中，B 為衍射峰的半高寬，K 為謝樂常數，通常取0.89。選取低角度(此處選取44°)XRD的衍射峰進行計算，得到的晶粒尺寸約為10.3nm。

圖2　UNCD膜的XRD圖譜

　　2.3、UNCD的拉曼光譜分析

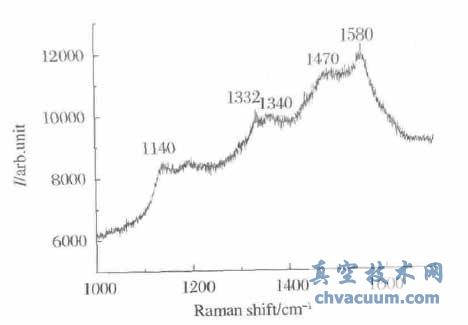

　　拉曼光譜能夠很好地分辨金剛石中的sp2 和sp3結構，是表征納米金剛石膜結構最常用的手段。圖3為合成的UNCD的拉曼光譜。由圖可見主要的拉曼位移峰位于：1140，1332，1340，1470和1580cm-1處。其中，1332cm-1處出現的是金剛石的特征峰，對于UNCD來說，該峰的半高寬很大，說明金剛石的晶粒尺寸細小，且膜中存在非金剛石成分(sp2相)。1140和1470cm-1附近均出現的較寬的位移峰，通常出現在CVD的納米晶金剛石薄膜中，可能是晶粒邊界反聚乙炔的C=C鍵伸展和扭動模式造成，分析認為由于UNCD顆粒晶界較多，無序結構和鏈狀結構的成分的碳原子所占比例增加，從而在拉曼光譜上出現了相應的峰。同時注意到在1580cm-1處出現了較窄的G峰，該峰與所有sp2結構(包括烯烴鏈和芳香烴環)的伸縮模式有關。此光譜為典型的UNCD的拉曼光譜。

圖3　UNCD膜的拉曼光譜

　　2.4、UNCD的光學透過率

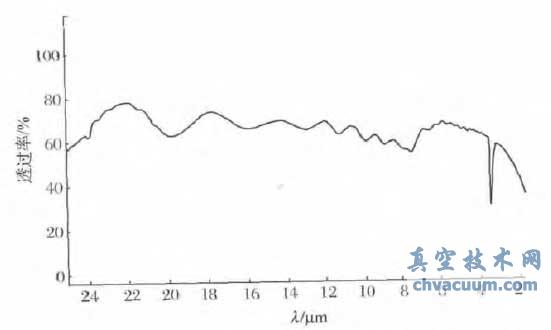

　　PCD的禁帶寬度達5.45eV，因此透光范圍寬，對于0.22～2.5μm及6μm以上的光輻射透明，在4～6μm附近由于雙聲子振動會引起光吸收。從前面的拉曼光譜結果可知，UNCD中由于是由金剛石相(sp3)和非金剛石相(sp2)混合組成，因此其帶隙小于天然金剛石(5.45eV)。圖4為UNCD膜的光學透過率測試結果。在波長≥4μm 的范圍內具有較高的光學透過率≥60%。顯然，這個數據低于報道過的多晶金剛石的透過率≥70%，這與UNCD存在的大量的晶界和少量的非金剛石成分(sp2)(≤5%)有關。

圖4　UNCD在紅外和遠紅外區域的光學性能測試

3、結論

　　采用MPCVD技術在硅基片上合成了UNCD膜，合成的金剛石膜表面光滑平整，平均晶粒尺寸10nm，膜斷面結構致密，拉曼光譜顯示膜中存在一定的sp2結構，光學透過率測試顯示，在波長≥4μm的范圍內光學透過率≥60%。目前UNCD膜在短毫米波及THz高頻器件輸能窗中的應用研究正在進行，包括UNCD輸能窗的強度、氣密性及微波損耗試驗。
