使用自行設計的真空系統,采用介質阻擋放電等離子體增強化學氣相沉積(DBD-PECVD) 法,分別以CH₄/N₂、C₂H₂/N₂ 、C₂H₄/N₂混合氣體作為反應氣體,在單晶硅片上成功制備了CN薄膜。FTIR結果證實了薄膜中碳氮原子結合成化學鍵,Raman 結果說明薄膜中含有類金剛石結構,AFM結果表明薄膜粗糙度隨放電氣壓的升高而逐漸增大。三種混合氣體沉積的CN薄膜,以C₂H₄/ N₂的沉積速度最慢,薄膜表面粗糙度最小,含H 量最少;C₂H₂/ N₂的沉積速度最快,薄膜表面粗糙度最大。

　　自從Liu和Cohen利用理論模型計算出β₂C₃N₄的硬度可能比金剛石還要大,對氮化碳的研究引起了凝聚態物理以及材料物理方面研究人員的高度注意和濃厚興趣,人們競相采用各種方法合成這種新材料,如等離子體離子束注入法,等離子體增強直流磁控濺射法,激光刻蝕法等。介質阻擋放電反應器由于結構簡單,可以在大氣壓下沉積大面積薄膜,并已成功地應用于O₃的大規模生產,因此近些年得到人們的廣泛關注。在真空技術網發布的此文以介質阻擋放電等離子體增強的化學氣相沉積(DBD-PECVD)為研究手段,分別采用CH₄/N₂、C₂H₂/N₂ 、C₂H₄/N₂混合氣在不同放電氣壓下,制備了CN薄膜,并采用FTIR、Raman、AFM 等方法對三種混合氣體所沉積的CN薄膜的結構,組成和表面形貌進行了比較研究。

1、實驗過程

1.1、薄膜的制備

　　實驗裝置如圖1所示。高壓電極緊挨石英筒部放置,并保持與地電極平行。基底放在地電極上。放電時高壓電極由氣泵進行冷卻,地電極由冷卻水進行冷卻。實驗前將本底真空抽到2Pa以下。實驗所用反應氣體為高純氣體混合而成。

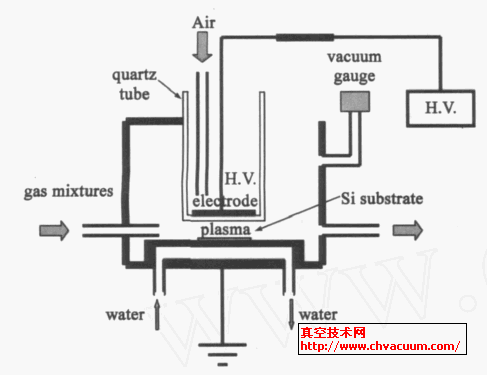

圖1 　實驗裝置簡圖

　　制備樣品所用的基底為單晶硅片,樣品制備前,先清洗基底(依次用甲醇,無水乙醇清洗單晶硅片) ,待表面液體揮發干后,迅速放入反應腔,并抽真空至0.1Pa,先用Ar 氣放電清洗以去除Si 基底表面的本征氧化層,然后分別通入混合氣體CH₄/ N₂、C₂H₂/N₂、C₂H₄/ N₂(濃度均為99.9%),CH₄/ N₂、C₂H₂/N₂、C₂H₄/ N₂中烴分子的體積分數均為20 % ,N₂ 的體積分數為80 %。放電間隙為5mm ,放電頻率為5kHz ,利用擋板閥來控制放電氣壓。放電時間均為60min。

1.2、薄膜的表征

　　本實驗采用美國Thermo公司生產的型號為NICOLET AVATAR 370DTGS 的紅外光譜儀進行紅外光譜測定,掃描范圍為400cm^-1～4000cm^-1 。利用原子力顯微鏡(AFM,Dimension 3100)檢測CN薄膜的表面形貌及粗糙度,觀察不同放電壓強下CN薄膜表面形貌的變化(實驗在大氣壓環境中操作,使用摻磷硅納米碳針尖,針尖直徑<10nm) 。利用臺階儀(Surfcorder ET4000m) 來檢測樣品薄膜的厚度。利用法國JY公司HR800的儀器進行拉曼分析。激發波長為532nm ,功率為0.26mW。

2、實驗結果與討論

2.1、傅里葉變換紅外光譜

　　采用傅里葉變換紅外光譜對沉積薄膜的化學結構進行了研究。圖2(a),(b),(c)分別為CH₄/N₂、C₂H₂/ N₂、C₂H₄/N₂三種混合氣體在不同放電氣壓下所得到樣品的紅外譜圖。

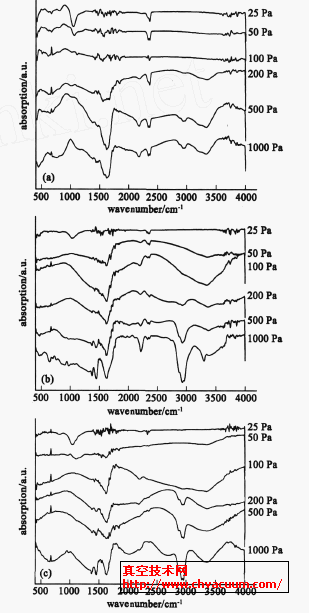

圖2 　三種混合氣體沉積的CN 薄膜紅外譜圖 CH₄ , (b) C₂H₂ , (c) C₂H₄

　　在1000cm^-1～3500cm^-1處有較明顯的吸收峰。低氣壓放電時(25Pa～50Pa),尤其是在圖2(a)中,在波數1045cm^-1處有較明顯的吸收峰,而隨著放電氣壓的升高(大于100Pa)該峰消失,這可能是來自基底上未清除干凈的SiO₂的吸收。波數為1375cm^-1處的峰包為C₂H 彎曲振動。1438cm^-1處的吸收峰是C₂H 彎曲振動 ,隨著放電氣壓的升高而逐漸增強,尤其在C₂H₂/N₂ 和C₂H₄/N₂這兩種混合氣體中明顯體現。在1619cm^-1～1622cm^-1處的C=N吸收峰 ,2177cm^-1～2220cm^-1處的C≡N 三鍵吸收峰均隨著氣壓的升高而增強。這表明,在高氣壓下放電容易促進C原子與N原子結合成化學鍵。2336cm^-1和2362cm^-1處的峰分別為二氧化碳反對稱伸縮Q支和F支 。在2750cm^-1和3100cm^-1之間的強吸收峰可歸屬于具有sp2和sp3結構的飽和C-H 鍵對稱和反對稱伸縮振動,伴隨著放電氣壓的升高而增強。3300cm^-1處的N₂H 隨著氣壓的升高明顯增強。對比三種不同混合氣體所沉積CN薄膜的紅外譜圖不難發現在CH₄/N₂ 所制備的樣品的譜圖中,在1575cm^-1處有一肩峰,并隨著氣壓的升高而增強,此處可歸屬為芳香族C=N伸縮或者芳環C=C伸縮 。另外,低氣壓放電時CH₄/N₂體系中沒有比較明顯的特征峰,這可能是由于沉積速率較慢,薄膜比較薄而吸收較弱引起的,而在較高氣壓時( > 200Pa ) , 位于2750cm^-1 和3100cm^-1 的C₂H 吸收峰相對于在1575cm^-1 和3300cm^-1兩處的吸收峰仍然不是很明顯,說明其中含C-H 比較少,而含有C=N 或者芳環C=C相對較多。對于在C₂H₂/N₂,C₂H₄/N₂兩種體系中制備的樣品來說,氣壓的變化對其紅外譜圖中C - H 鍵的吸收峰影響比較大,隨著氣壓的升高,C-H鍵吸收增強并成為其中最明顯的特征峰,由此可見,在C₂H₂/N₂、C₂H₄/N₂體系中沉積的薄膜,具有比CH₄/N₂體系中更多的C-H鍵結構。而對在C₂H₄/N₂體系中沉積的薄膜,其位于2200cm^-1處的C≡N 三鍵的吸收峰隨著氣壓的升高而逐漸消失,這與其他兩種氣體有著明顯的區別。
