本文采用能量過濾磁控濺射技術(Energy Filter Direct Magnetron Sputtering，EFDMS)，通過改變沉積溫度在玻璃襯底上制備了一系列TiN 薄膜。利用XRD 進行了物相鑒定，使用分光光度計、橢圓偏振光譜儀和四探針電阻儀測試了TiN 薄膜的光學性能。結果表明：制備的TiN 薄膜為多晶態立方結構TiN，且隨著襯底溫度的升高，薄膜結晶性提高，在近紅外區的反射率顯著上升，可見光區的透光率有所下降，同時，薄膜的禁帶寬度變寬，折射率減小，消光系數升高。

　　氮化鈦(TiNx )薄膜是通過離子鍵、金屬鍵和共價鍵結合而成的，其中氮的p 軌道能量低于氮化鈦的費米能，這導致材料中自由電子類似于金屬鍵的d 電子，增加了TiN 的導電性，因此TiN薄膜具有類似于金、銀等貴金屬薄膜的光學性能，在可見光區半透明且在紅外區高反射。近些年，國外許多廠家開始將氮化鈦?zhàn)鳛樘�陽光選擇透過膜的透明熱鏡層來使用。不僅如此，作為Cu 的擴散阻擋層，TiN 薄膜在半導體器件中也日益受到關注，另外，TiN 還具有其它一些獨特的性能，如高熔點、高硬度、耐腐蝕、耐磨損。再加上它頗討人們喜愛的、可與黃金相媲美的金黃色，使其在汽車、建筑、節能等相關行業都得到了廣泛應用。

　　為提高TiN 薄膜在太陽光譜中的選擇透過性，提高可見光透射率及紅外光反射率，本課題組對現有的直流磁控濺射設備進行了改造，稱之為能量過濾磁控濺射裝置(EFDMS，已申請國家發明專利)，具體方法是在襯底前加一金屬網柵，且網柵孔的大小可選擇，這樣可以細化晶粒，制備的薄膜表面更平整，且薄膜的結晶性更好。襯底溫度是影響薄膜性能、化學組成的一個重要物理量，且易于控制，本文通過改變襯底溫度制備了系列TiN 薄膜，利用XRD 進行了物相鑒定，利用分光光度計、橢圓偏振光譜儀和四探針電阻儀等測試了所制備的TiN 薄膜的光學性能。

1、實驗

1.1、襯底表面預處理

　　本文使用厚度為1 mm~1.2 mm 的載玻片做襯底，薄膜沉積前首先使用洗潔精去除其表面的灰塵和油污，清水沖洗后放入去離子水中超聲清洗10 min，然后依次放入酒精和丙酮中超聲清洗10 min，最后用吹風機吹干，待用。

1.2、薄膜的制備及性能表征

　　能量過濾磁控濺射裝置結構如圖1 所示。靶到襯底的距離是60 mm。濺射氣體為氬氣和氮?dú)獾幕旌蠚怏w，純度均為99.99%。鈦靶尺寸：180 mm×80 mm×4 mm，純度為99.995%，本底真空度優于3×10^-3 Pa，濺射氣壓維持在0.5 Pa。鍍膜過程中，襯底隨支架勻速轉動，濺射功率維持在250W，通過改變襯底溫度(300℃~375℃)來控制沉積條件，具體工藝參數見表1。鍍膜前先進行預濺射，去掉靶上的氧化物等雜質。

　　使用Shimadzu UV-3150 型分光光度計測試薄膜的透射譜、反射譜和吸收譜，波長范圍：300 nm~2500 nm；使用四探針測試薄膜的電阻率；使用美國Woollam 公司生產的Vase 橢圓偏振光譜儀測試薄膜的折射率、消光系數以及厚度，測試參數如下：入射角70°，波長范圍240 nm~1100 nm，掃描步長10 nm。

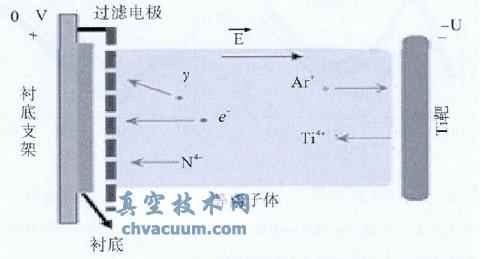

圖1 能量過濾磁控濺射真空室結構圖

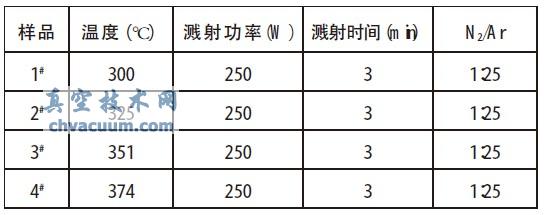

表1 TiN薄膜制備工藝

結論

　　以玻璃為襯底，改變襯底溫度，利用能量過濾磁控濺射裝置(EFDMS)制備了一系列氮化鈦薄膜。實驗結果表明，隨著溫度的升高，薄膜的透光率下降，而紅外反射率顯著增加，最高達到62.83%；薄膜禁帶寬度變寬，從3.53 eV 增加到3.61 eV；薄膜的折射率減小，消光系數增大；在300℃~375℃范圍內，溫度對薄膜厚度無明顯影響。
