本文詳細地研究了基片溫度對磁控濺射沉積二氧化硅的影響,隨著基片溫度的增加,濺射沉積速率下降明顯,薄膜的折射率也出現上升趨勢,薄膜也由低溫時的疏松粗糙發展為致密光滑。250℃時的濺射沉積速率僅為室溫時的1/3,由此,針對間歇式在大面積玻璃上沉積二氧化硅薄膜,我們采取了沉積完ITO薄膜后,先快速降溫,再沉積二氧化硅的真空鍍膜工藝。

　　ITO 薄膜因?yàn)槠渫瑫r(shí)具有較好的光透過率和可通過工藝調控面阻，已經在工業上各領域得到廣泛的應用。王德苗等人^[1]研究發現，在玻璃與ITO 薄膜之間加入一層SiO2，可有效地阻止玻璃中的雜質進入ITO 薄膜中， 使ITO 薄膜性能提高。二氧化硅也是很好的保護膜，因其可見光范圍的折射率在1.45 左右，還能在一定程度上起到增透的作用 ^[2] 。

　　本課題組在開發一ITO 鍍膜產品時，需要在規格為2300 mm×1300 mm 的玻璃上濺射ITO 薄膜，然后在ITO 薄膜上濺射一層二氧化硅，以起到增透和保護的作用。沉積過程中，ITO 靶和硅靶均需要沿著玻璃的寬度方向來回移動濺射積，一個來回約需20 min，根據產品的設計要求，若四個來回則共計80 min。采用的是間歇式的真空設備，ITO 和SiO2 的沉積均在同一腔室完成。ITO 的沉積需在200℃以上^{[ 3 ]} ，這時我們就遇到一個問題：在沉積完ITO 后，是關掉加熱后即可開始沉積二氧化硅; 還是關掉加熱后，待溫度降到室溫后再進行二氧化硅的沉積; 或者一直保持沉積ITO 時的溫度沉積氧化硅。根據濺射原理，溫度較高時，沉積速度將變慢，但是對于二氧化硅而言，溫度對沉積速度的影響到底有多大。如果關掉電源后即開始沉積二氧化硅，由于溫度隨著時間推移開始下降，沉積速率則會開始上升，由此帶來的變化對膜厚均勻性的影響能否在可以接受的范圍之內。為了解決上面提到的問題，經過文獻調研發現對于相關領域的研究幾乎為空白，研究人員大多集中在反應濺射沉積二氧化硅時，氣氛等對薄膜的影響^{[ 4，5 ]} 。因此，本文通過在實驗室不同襯底溫度下射頻濺射沉積二氧化硅，來研究基片溫度對二氧化硅薄膜的影響。

1、實驗

　　樣品由國產JGP450 型磁控濺射系統制備，濺射時采用射頻電源，通過Si 靶與O2 反應濺射制備二氧化硅薄膜。基片為單面拋光的單晶硅片，在濺射之前經過乙醇超聲清洗30 min。Ar 和O2 的流量一直保持為60 sccm和20 sccm。待本底真空達到8×10- 4 Pa 后，通入Ar,調節起輝壓強0.3 Pa,待基片溫度穩定后，起輝預濺射10 min，功率為100 W，通入O2,開始二氧化硅薄膜的濺射。薄膜的厚度和折射率n 通過Filmetrics 公司的F20- UV 測量，濺射速率則由薄膜的厚度和沉積時間的比值計算得到，并通過Hitachi S- 4800來觀察薄膜的表面情況。

2、結果與討論

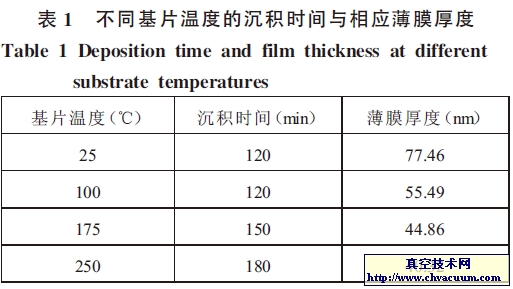

　　如表1 所示，對于不同的基片溫度，均為100 W 的濺射功率，為了適應F20- UV 的測量范圍，減少測量誤差，在樣品的制備過程中采用不同的沉積時間，隨著基片溫度的增加，樣品的沉積時間也相應增加。

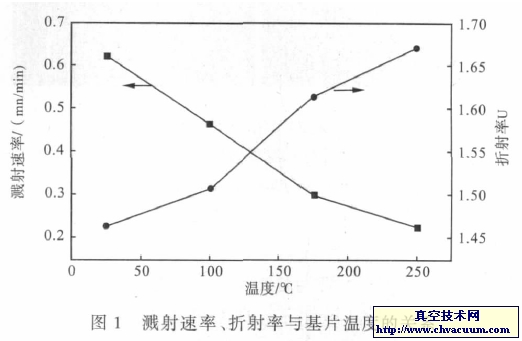

　　圖1 顯示了濺射沉積速率和薄膜的折射率與基片溫度之間的關系。溫度增加，濺射沉積速率差不多線性降低，室溫（25℃）時的沉積速率為0.6205 nm/min；溫度增加到175℃時，濺射沉積已經降到了0.299 nm/min； 溫度進一步上升到250℃，沉積速率僅有0.224 nm/min。由于ITO薄膜沉積時基片溫度約在250℃~270℃之間，所以在對二氧化硅沉積速率與基片溫度關系的研究時，僅研究到250℃，沒有再進一步升高基片溫度。

　　二氧化硅薄膜的折射率隨著基片溫度的增加出現線性增加的趨勢。室溫下沉積的薄膜的折射率為1.4628，當溫度上升到250℃時，折射率達到1.669。

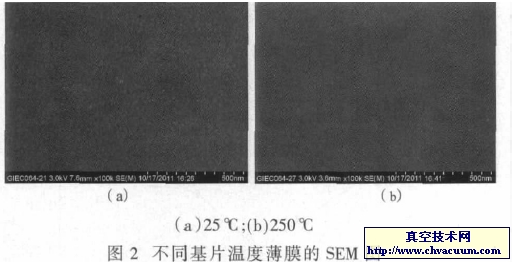

　　出現上面所述的情況，主要是因?yàn)榛�片溫度的增加，基片表面的二氧化硅分子的能量也增加，在基片表面的遷移能力增加，相對低溫時薄膜會變得更加的致密，因此折射率出現了上升；基片溫度增加，同時會使到達表面的二氧化硅分子更容易重新解析出來，逃逸基片對二氧化硅分子的束縛，回到濺射氣氛中，這種效應會隨著基片溫度的增加而更加顯著，使得沉積速率降低。薄膜隨著基片溫度的增加而變得更加致密，我們可以從圖2 中室溫和250℃下制備的薄膜的SEM 照片上清晰地看到：在基片溫度為室溫時，薄膜表面非常粗糙，顆粒與顆粒之間的縫隙也相當明顯，該縫隙的尺寸達到了10 nm。而在250℃下沉積時，薄膜已經變得相當致密，此時的薄膜表面也相當光滑。

　　250℃下沉積速率已經降到了室溫的1/3，濺射速率相差較大，而我們需要在寬度為1300 mm的玻璃上沉積二氧化硅，沉積時間較長，此時溫度的影響就會非常之大。如果沉積完ITO 薄膜后，關掉加熱電源，馬上開始沉積二氧化硅，會使得前期濺射和后期濺射的薄厚厚度差異較大，增加了在整塊玻璃上的薄膜厚度上的不均勻性；如果保持濺射ITO 時的溫度，濺射二氧化硅，又會使得濺射速率過慢，雖然保證了薄膜厚度上的均勻性，但是會增加沉積時間，消耗大量的電能。沉積ITO 薄膜的磁控濺射系統，從大氣環境下抽本底至1×10- 3 Pa 僅需35 min 左右，因此本工藝最終將采用沉積完ITO 薄膜后，充入大氣，同時開啟粗抽系統，加速系統的降溫。待溫度下降至100℃時，即可重新開始抽本底，待本底達到1×10- 3 Pa 時，便可以開始濺射二氧化硅。

　　基片溫度分別為250℃和25℃，其它沉積條件均完全一樣的條件下，前者的沉積速率差不多有后者的1/3，折射率也出現一定程度的上升。針對所開發的產品，玻璃面積較大，沉積氧化硅所需時間較長，靶來回走動的過程中如果溫度一直處于下降過程，會使得沉積的薄膜厚度不均勻。而采用保持溫度沉積，由于沉積速率過慢，增加沉積時間，消耗了大量電能的同時薄膜折射率上升，會使得ITO 玻璃的反射率增加，從而透光率下降。因此，我們將采用先快速充氣冷卻到100℃，重新抽本底，再開始進行二氧化硅薄膜的沉積。
