弧源電流對(duì)TiN薄膜結(jié)構(gòu)影響的實(shí)驗(yàn)材料與方法
2013-04-05 史新偉 佛山市震德塑料機(jī)械有限公司
本文利用AIP-01型多弧離子鍍膜機(jī)在不銹鋼基體及Si片上沉積了TiN薄膜，從多弧離子鍍?cè)砩涎芯苛嘶≡措娏鲗?duì)TiN 薄膜結(jié)構(gòu)及摩擦學(xué)性能的影響。
實(shí)驗(yàn)材料與方法
基體材料為20 mm×20 mm×2 mm 的不銹鋼(1Cr18Ni9Ti)，Si 片隨爐。薄膜的制備在AIP- 01型多弧離子鍍膜機(jī)上進(jìn)行，試樣經(jīng)機(jī)械拋光、堿洗、酒精中超聲波清洗，最后充分干燥后裝入清潔的鍍膜室內(nèi)。薄膜沉積前先通過(guò)Ar+刻蝕對(duì)基體清洗5 min，鍍膜時(shí)氬氣流量為零，固定N2 流量為0.22 SLM/s，具體工藝參數(shù)列于表1。

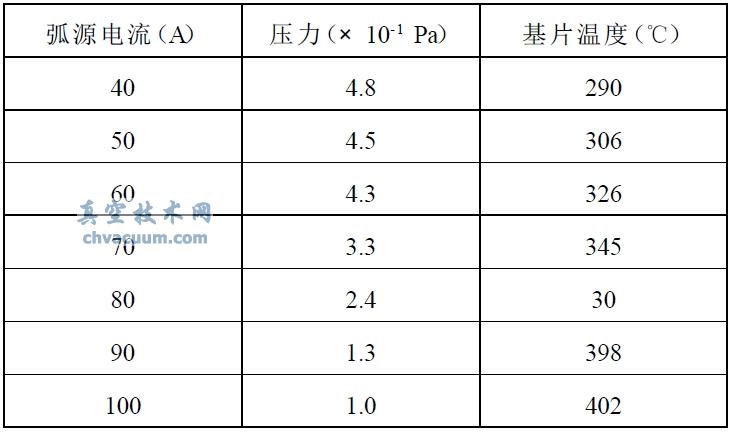

表1 TiN 薄膜沉積工藝參數(shù)
用場(chǎng)發(fā)射掃描電鏡(FE- SEM)觀察薄膜的表面形貌及斷面形貌;用顯微硬度計(jì)測(cè)量TiN 薄膜的硬度，載荷為25 g，加載時(shí)間10 s;用實(shí)驗(yàn)室自改裝的摩擦系數(shù)測(cè)定裝置測(cè)量TiN 薄膜的摩擦系數(shù)，由TiN 薄膜樣品與A3 鋼組成一對(duì)摩擦副，試驗(yàn)過(guò)程中上試樣固定，A3 鋼圓盤轉(zhuǎn)動(dòng)，干摩擦，轉(zhuǎn)速為0.87 轉(zhuǎn)/ 分，實(shí)驗(yàn)載荷為1 N。
全文閱讀：
不同弧源電流TiN薄膜的表面形貌及其摩擦學(xué)性能研究
