利用真空蒸發的方法制備ZnTe 多晶薄膜，并采用雙源法對薄膜進行了稀土元素Pr 的摻雜。用XRD、紫外可見分光光度儀、冷熱探針對薄膜的性質進行了表征。結果表明，當原子配比Zn∶Te=1∶0.7，熱處理溫度T=500℃時，可制備較理想的ZnTe 多晶薄膜。稀土Pr 摻雜并未改變樣品的物相結構，但使薄膜光吸收增大而光學帶隙增大。

　　隨著世界能源資源的日益匱乏、環境的不斷惡化以及人們對能源需求的加大，低成本薄膜太陽電池的開發和利用越來越引起人們的重視。

　　CdTe是直接帶隙半導體，具有高達10⁵ cm^{- 1}的吸收系數，是一種理想的太陽電池材料。由于CdTe存在自補償效應,制備高電導率淺同質結很困難, 所以實用的電池都是異質結結構。但是要使p-CdTe和金屬電極形成穩定的低歐姆接觸有以下幾點困難：首先，CdTe的功函數比大部分金屬的高，很難找到一種這么高功函數的金屬與它形成歐姆接觸。其次，CdTe 表面費米能級的釘扎效應使其偏離Mott- Schottky理論。而且p-CdTe存在自補償效應，不易實現重摻雜，不能通過量子隧道效應實現歐姆接觸。

　　在CdTe 和金屬背電極之間沉積可以實現p型重摻雜的背接觸層，從而使CdTe 費米能級與金屬背電極匹配，是獲得歐姆接觸的有效方法。由背接觸層與金屬之間的量子隧道輸運機制實現低電阻接觸，這要求背接觸層材料價帶頂?shù)奈恢孟鄬εc真空能級比CdTe 低或者在同一位置，使界面沒有阻礙空穴向背電極輸運的價帶尖峰。

　　ZnTe是直接帶隙半導體， 禁帶寬度為2.26 eV。理論與實踐都表明，ZnTe與CdTe價帶偏移小于0.1 eV， 這小的價帶偏移導致ZnTe與CdTe電阻接觸很小或零勢壘， 載流子容易穿過。這就是ZnTe適合做CdTe 太陽電池背接觸層的主要原因。它們的結構相同，晶格失配較小。

　　本文用真空蒸發方法制備了摻雜稀土Pr 的ZnTe薄膜。通過樣品的X 衍射圖譜和紫外可見吸收關系，研究了制備工藝條件和摻雜對ZnTe薄膜晶體結構和光學特性的影響。

1、實驗

1.1、ZnTe的薄膜的制備

　　將清洗干凈烘干的玻璃襯底放入蒸發室，高純鋅和碲單質取不同配比放入第一鉬舟中，摻雜元素Pr 放入第二鉬舟中，待蒸發室抽真空至10^-4 Pa 以上時進行蒸發�？刂普舭l(fā)電流、蒸發時間即可得到ZnTe 薄膜。在300℃~500℃的不同溫度下對樣品進行熱處理。

1.2、性能的測試

　　用X 射線衍射儀對樣品進行了測試分析,根據衍射圖譜用謝樂公式計算了樣品的晶粒尺寸，晶格常數和晶胞體，用UV- 3100 雙光束紫外可見分光光度計測試了樣品的透射光譜，并根據Tauc 方程用外推法計算了各樣品的光學帶隙。用冷熱探針對所制備的樣品進行導電類型的測試。用薄膜測厚儀對薄膜進行厚度、折射率的測試。

2、結果與討論

2.1、薄膜的的物相與結構

　　樣品的XRD 測試表明，未經熱處理的樣品均呈現非晶態，熱處理后各不同配比的樣品均為立方相的閃鋅礦結構的ZnTe，并未出現六方晶系的纖鋅礦結構。圖1 為不同原子配比下的ZnTe薄膜X 衍射圖譜，熱處理溫度T=500℃。由圖可見，不同配比下樣品XRD 的擇優取向均為（111）晶向，其三強峰分別對應（111）、（220）、（311）晶向。隨著原子配比中Te 含量的增加，樣品的衍射峰逐漸減弱，并出現了Te 單質的衍射峰。分析比較可知原子配比Zn∶Te=1∶0.7的樣品比較理想。

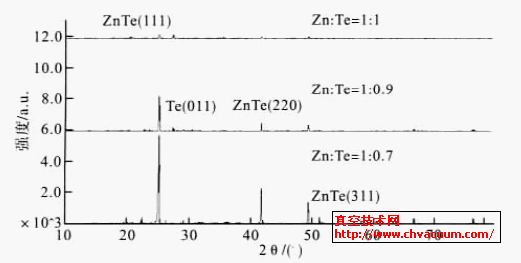

圖1 不同原子配比的ZnTe薄膜XRD譜T = 500℃

　　在Zn∶Te=1∶0.7 的基礎上對薄膜進行了稀土元素鐠的摻雜，圖2 為Pr 摻雜ZnTe 薄膜的XRD圖譜，樣品的熱處理溫度均為T=500℃，稀土Pr摻雜ZnTe 薄膜的物相仍為立方晶系閃鋅礦結構，擇優取向仍為（111）晶向，表明摻雜并未改變薄膜的晶體結構，但摻雜Pr 影響了薄膜的結晶，使晶格發生畸變,隨著摻雜量的增加，樣品衍射峰逐漸降低。而且Pr 摻雜抑制了Zn 與Te 的化合,使Pr 與Zn 化合，出現合金PrZn 的物相。從而進一步減弱了Zn 與Te 的化合，使樣品出現Te單質的物相。

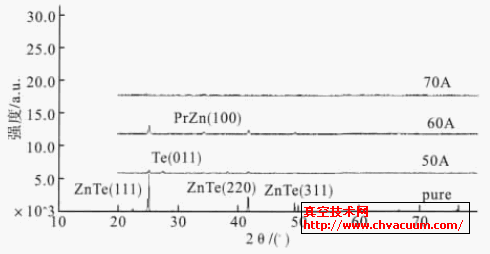

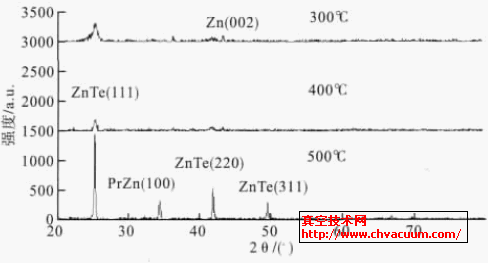

圖2 不同摻雜量的鐠摻雜ZnTe 薄膜的XRD 圖譜T=500℃　圖3 不同熱處理溫度的Pr 摻雜ZnTe 薄膜的XRD 圖譜摻雜源蒸發電流I=60A

　　圖3 不同溫度薄膜XRD 衍射圖譜表明，摻雜量的摻雜電流I=60A 時，分別對薄膜在熱處理溫度300℃、400℃、500℃時，稀土Pr 摻雜ZnTe的物相仍為立方晶系閃鋅礦結構。當薄膜的熱處理溫度升高，薄膜的結晶程度提高，薄膜的衍射峰增強。并在熱處理溫度500℃， 薄膜出現PrZn 的合金物相。所以適當?shù)臒崽幚頃�使和缺陷得到不程度的消除時，薄膜的微結構的到一定的改善。

　　根據衍射譜線由謝樂公式：

D＝κλ/βcosθ

　　計算了樣品的晶粒尺寸，式中κ 為常數，θ為衍射角，λ 為X 射線的波長，β 為半高寬。樣品的晶粒尺寸、晶格常數、晶胞體積。表1 在熱處理溫度相同時，未摻雜樣品的的晶粒尺寸比摻雜樣品的的晶粒尺寸小. 這可能是由于摻入的Pr 代替Zn,兩者的離子半徑不同。晶格常數與晶胞體積先減小后增大。

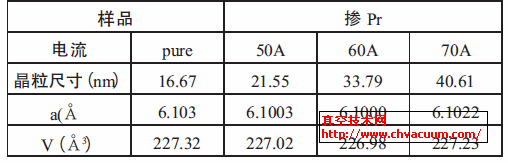

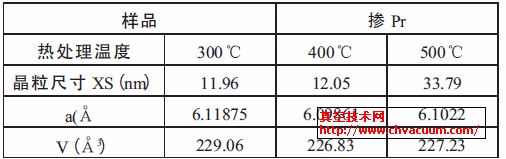

表1 樣品的晶粒尺寸、晶格常數以及晶胞體積　表2 不同熱處理溫度的鐠摻雜ZnTe 薄膜的晶格常數、晶胞體積與晶粒尺寸摻雜源蒸發電流I=60A

　　當溫度熱處理溫度從300℃增加到500℃，隨著熱處理溫度的升高，晶粒尺寸增大，薄膜在熱處理期間，可獲得足夠的自由能進行表面的遷移、晶粒會產生相互團聚，發生晶體結構的重構部分晶間消除使晶粒長大。
