采用磁控濺射法在硅基片上生長FePt 納米顆粒薄膜。在硅片表面生長MgO籽層用來引發FePt 合金薄膜的fct 織構，加入C來減小其顆粒尺寸，加入Ag 來增強其L10有序度。采用X射線衍射儀(XRD)、超導量子干涉儀(SQUID)和高分辨率透射電鏡(TEM)對FePt 薄膜進行表征。結果表明制備的薄膜樣品具有優良的L10相結構，其M-H曲線表明方形度很好，垂直矯頑力HC有2 467 kA/m，顆粒大小為10.4 nm。該薄膜非常適合用做下一代高密度磁存儲媒質，可有效提高信息存儲密度。

　　引言

　　在當代信息社會，電腦已經在各個領域中廣泛使用。眾所周知，電腦的存儲部件-硬盤主要采取磁性材料作為其存儲媒質。自從上世紀50年代美國IBM公司推出第一個電腦硬盤RAMA以來，在過去的60多年里，硬盤磁存儲技術得到迅猛發展；隨著巨磁阻(Giant Magneto-Resistance，GMR)技術在磁頭上的應用，硬盤數據存儲密度大幅度提高，而且存儲模式從傳統的平行存儲更新為垂直存儲。存儲模式的更新?lián)Q代迫使磁存儲媒質也要緊跟著進步、提升其性能�，F(xiàn)行硬盤磁存儲媒質材料為CoCrPt合金，其存儲密度為100～500 Gbits/in²。但是，隨著硬盤存儲密度的進一步提高(近期目標是1 000 Gbits/in²)，單個記錄單元的尺寸進一步減小，Co系合金將逼近其超順磁極限、失去磁性，而無法作為存儲媒質。所以，相關研發工程師必須開發新型高矯頑力的磁存儲材料。

　　在眾多新型磁性材料中，L10相的FePt合金因其在室溫下具有極高的磁晶各向異性能Ku(最高可達7.0×10⁶ J/m³)和矯頑力HC(最高到7.96×10⁴ kA/m)，并且在晶粒尺寸小到3 nm的時候仍能保持優良的磁性和熱穩定性，由此成為超高密度磁存儲介質的最佳候選者。但是，在目前階段，F(xiàn)ePt薄膜尚無法取代成熟的CoCrPt作為硬盤磁存儲媒質，因為符合高密度磁存儲要求的FePt薄膜的生長工藝條件比CoCrPt苛刻太多，成本更高，在將FePt薄膜作為磁存儲媒質應用于電腦硬盤領域、實現產業化之前，還必須進一步降低其顆粒大小(到4 nm級別)、降低薄膜的生長溫度。研究表明，摻入Ag有助于降低FePt的L10有序轉變溫度，摻入C將有助于分隔FePt材料、減小其顆粒尺寸。但是，工作尚存在一些不足之處，比如FePt薄膜的磁學性能不佳等，需要進一步改進。

　　將采用磁控濺射方法制備FePtAg-C納米顆粒薄膜，利用MgO籽層來引發FePt薄膜中的fct織構，在FePt生長過程中同時摻入Ag和C來降低L10有序轉變溫度和顆粒尺寸。通過XRD、SQUID和TEM的表征，來探討摻Ag和C對FePt薄膜的磁性和顆粒形貌的影響。結果表明，MgO籽層和摻Ag能夠有效提升FePt納米顆粒薄膜的磁學性能，摻C可降低FePt納米顆粒薄膜的顆粒大小。

　　1、實驗材料與方法

　　1.1、薄膜制備

　　在實驗中，將一片表面有熱氧化硅層的多晶硅片用丙酮溶液超聲清洗干凈，置入一多靶磁控濺射儀的腔體中，真空度為2×10^-6 Pa。利用磁控濺射法在硅片上先后沉積MgO籽層和FePtAg-C膜層。第一步，先生長MgO籽層：把硅片加熱到100 ℃、穩定1 h，然后在MgO靶上加200 W的交流電源，通入0.15 Pa的氬氣流，薄膜的生長速率為2 nm/min，濺射時間大約5 min，得到厚度為10 nm的MgO籽層。第二步，生長FePtAg-C 膜層：把生長有MgO籽層的硅基片加溫到500 ℃，利用單質Fe、Pt、Ag和C靶把Fe、Pt、Ag和C四種材料同時濺射到硅基片上，氬氣流也是0.15 Pa，調控不同的功率，使得Fe、Pt和Ag的配比為45∶45∶10(原子比)，這樣Fe和Pt的比例為1∶1，而Ag對FePt合金的摻雜濃度為10%，C的體積比為40%，整個FePtAg-C膜層的生長速率是1 nm/min，濺射時間約為380 s，這樣獲得的膜厚為6.4 nm。

　　圖1顯示了該樣品的膜層結構。薄膜濺射完畢，讓樣品在真空腔中冷卻到80 ℃以下，然后再取出來，開展下一步表征工作。

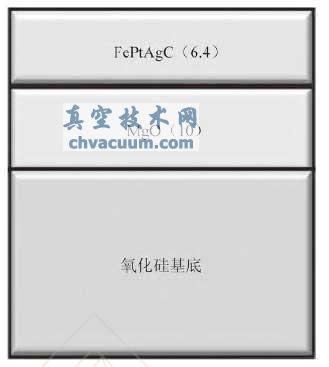

圖1 FePtAg-C/MgO/Si的膜層結構圖(單位：nm)

　　1.2、薄膜表征

　　利用X 射線衍射儀(XRD，Bruker AXS D8 Ad⁃vance，Cu Kα射線)表征FePt納米顆粒薄膜的相結構，利用超導量子干涉儀(SQUID MPMS XL，Quan⁃tum Design)來測量薄膜的磁滯(M-H)曲線，利用高分辨率的透射電子顯微鏡(TEM，Technai 30)來表征樣品的微觀形貌。

　　3、結論

　　利用磁控濺射法在熱氧化硅基片上成功制成了FePtAg-C顆粒薄膜(其中有MgO籽層)，并利用XRD、SQUID和TEM分別表征其織構、磁性和微觀形貌。結果表明，摻C后的FePt薄膜顆粒大小明顯降低，并達到10.4 nm±2.4 nm。一層10 nm 厚的MgO籽層有助于幫助FePt薄膜形成L10相織構，摻Ag后的FePt薄膜的磁學性能得以改善(垂直矯頑力HC高達2 467 kA/m，磁滯曲線的方形度很好；各向異性能高達4.1×10⁶ J/m³)。這些性能遠遠優于現行的硬盤磁存儲媒質CoCrPt 合金薄膜。由此證明，F(xiàn)ePt是一種優異的磁存儲材料，在下一代電腦硬盤產品中將有很好的前景用途。
