研究了磁控管驅動電源的設計方法。主電路采用諧振拓?fù)浣Y(jié)構，易于實現軟開關，利用升壓高頻變壓器的漏感作為諧振電路的一部分，簡化了主電路設計。采用磁控管陽極高壓和燈絲供電電壓分開方案，實現燈絲電流隨功率變化，來提高磁控管的使用壽命。使用PWM 芯片設計了主控制電路，通過外部給定信號實現電源功率調節。設計的電源具有燈絲電流過小、高壓過壓、過功率、高壓短路和過溫等多重保護。在1500W 的樣機上進行了實驗，對設計方法的有效性進行了驗證。

　　磁控管是一種用來產生微波能的電真空器件。實質上它是一個置于恒定磁場中的二極管。管內電子在相互垂直的恒定磁場和電場的控制下，與高頻電磁場發生相互作用，把從電場中獲得能量轉變成微波能量。微波加熱具有加熱均勻、速度快、熱效率高、容易實現自動控制等優點。與傳統的加熱技術相比，微波加熱無疑具有極大的吸引力和廣闊的工業應用前景，并將逐步取代傳統的加熱技術。因此設計一種性能穩定、高效節能的磁控管驅動電源具有極高的科研價值和商業價值。

　　傳統的磁控管驅動電源采用工頻變壓器升壓、二極管、電容組成的倍壓電路產生陽極高壓，輸出的陽極電壓是周期為20ms，占空比近似50%的類方波信號。該結構體積大、笨重、損耗大，對電網諧波污染嚴重，功率因數低。同時目前市場上的微波電源不管磁控管是否工作，燈絲長期處于較大的電流下，壽命會受到影響。本文設計的電源適合不同磁控管的驅動要求，采用磁控管陽極高壓和燈絲供電電壓分開方案。電源的燈絲電流隨微波輸出功率變化，可以提高磁控管的使用壽命。為了合理地利用高壓變壓器的漏感和分布電容，確定了電源的拓?fù)浣Y(jié)構為諧振變換器，易于實現軟開關。在PWM 控制硬件基礎上，實現系統的功率控制，可以通過外部電壓信號在1500W內調節微波輸出功率。設計的微波電源具有體積小、高效節能等優點、能實現高壓過壓、過功率、高壓短路和過溫等多重保護。

1、電源系統的整體設計

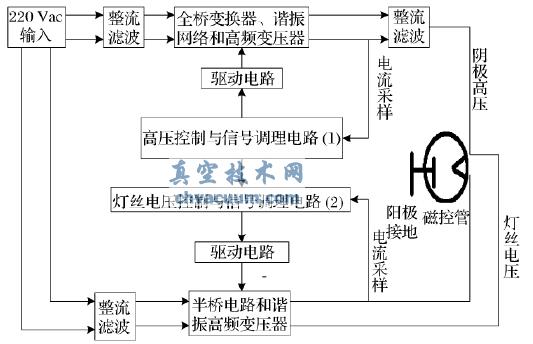

　　圖1為電源的總體框圖，分三個部分：陽極高壓、燈絲供電、信號控制和調理電路。220V交流市電經過整流濾波變?yōu)槊}動的直流電。該直流電經過諧振網絡和高頻變壓器后變成高壓交流電，經高頻整流濾波之后輸出直流負高壓，然后給磁控管陰極提供脈動負高壓。前級全橋逆變高壓部分的開關管有過流和過壓保護電路，采樣信號經調理模塊送給UC3524實現閉環控制。當檢測到高壓電壓過壓及出現打弧開關管電流過流時，由電路控制系統關斷諧振網絡的驅動信號，停止向后級電路供電，從而起到保護電源的目的。

圖1　電源系統結構框圖

2、主要電路及控制方法

2.1、陽極高壓電源設計

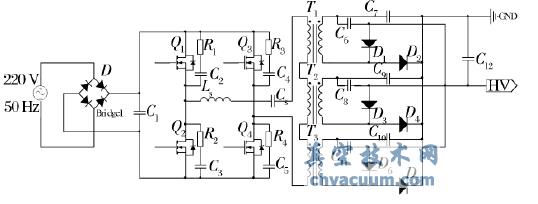

　　圖2示出了電源陽極高壓主電路結構。采用TI公司生產的雙端輸出式脈寬調制芯片UC3524。陽極高壓部分采用全橋變換與諧振網絡結構，易于實現軟開關，減小開關管的損耗，提高電源的效率。利用高頻變壓器的漏感作為諧振電感，簡化電路設計。電源的額定功率為1500 W，最大輸出電壓為5000V的負高壓�？紤]到高壓爬電距離，如果采用單個變壓器繞制，則所需的變壓器變比高，體積大。本設計中，采用變壓器升壓及二倍壓電路來產生高壓。輸出采用三個型號和繞制工藝相同的變壓器，初級串聯輸入，次級并聯輸出，以此減少單個變壓器的線徑、體積及爬電距離，增大安全性。由于變壓器副邊輸出為高壓，所以變壓器初次級應留有安全的爬電距離。采用UF型號的磁芯，將變壓器初級線圈與次級線圈分開繞制，而不采用傳統的疊加繞法，防止高壓擊穿。對于某一型號的磁控管，當陽極高壓低于3.5kV 時，磁控管不輸出微波;高于5kV時，陽極與陰極間容易發生擊穿現象，陽極高壓正常供電范圍在3.5～5kV 之間�？紤]到磁控管本身散熱以及加熱工藝的需要，讓磁控管間隙式的輸出微波，故設計主電路時，濾波電容C1的容量只有幾微法，這樣供給變換器的直流是脈動變化范圍很大的，輸出陽極高壓也是脈動的。

圖2　陽極高壓主電路原理圖

2.2、燈絲電源設計

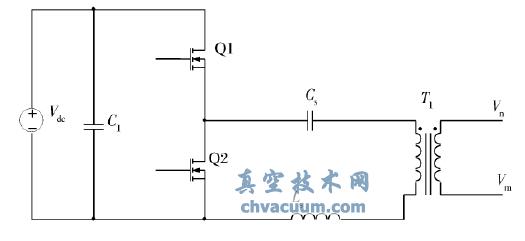

　　圖3為燈絲供電主電路。220V交流電整流濾波之后，經過半橋諧振拓?fù)浣o燈絲提供3～5V的電壓。半橋諧振拓?fù)渲械腗OS管采用ST 公司的P10NK80ZFP。控制電路主芯片采用ST公司的諧振控制器L6599，它是一款用于諧振半橋拓?fù)潆娐返木�確的雙端控制器。能提供50%的占空比，通過工作頻率來調整輸出電壓。在Q1和Q2開關之間插入一個固定的死區時間來保證軟開關的實現和能夠工作于高頻開關狀態。

圖3　燈絲電壓原理圖
